الهدى

آلات التعبئة والتغليف الوزنية نظام كنتنيوزمستمر عدد3

تم تصنيعها باستخدام أحدث التقنيات العالمية لتلبي احتياجات العملاء من أنظمة وحساسات قيادة ومراقبة وحساسات ضوئية في تصنيع هذه الآلة لتعطي سرعة عالية واستمرارية في العمل على مدار 24 ساعة.
-آلة تعبئة وتغليف كافة انواع الشيبس – البزورات - المكسرات
- نظام العمل بالكامل يعتمد على محركات سيرفو
- الطاقة الإنتاجية على حسب الوزن
- نظام تحكم متطور ذو استجابة سريعة PLC من شركة DELTA
- شاشة لمس الكترونية 10 بوصة من شركة DELTA
- الآلة مزودة بمحرك خطوي لتحريك سلم حمال الرول بشكل آلي يتم التحكم بها من الشاشة
- الآلة مزودة بمحرك خطوي لتعويض سحب الرول بالإضافة لتنبيه مسؤول التشغيل عن انتهاء الرول.
– الآلة مزودة بحساسات أمان لسلامة مسؤول التشغيل.
– الآلة مزودة بعداد إنتاج ومراقبة يومي وشامل.
– نوع الرول المستخدم للآلة (سيلوفان مدمج).
- سير ناقل للعبوات الجاهزة.
- طابعة تاريخ.
- مجموعة الوزن الذكية.
- منصة لتثبيت جهاز الوزن.
مصنوع من الستانلس ستيل .304
استطاعة الكهرباء 380/220VAC 50HZ 15.25 Kw
الطول 230 cm
العرض 130 cm
الارتفاع 200 cm
رقم 019
الموديل THV-2024PV-B
صناعة تركية

يتالف الخط من الاجزاء التاليه

1_الملقم خزان التجميع
2_ماكينه غسيل البطاطس مرحلتين
3_خط سير مع حوض التجميع
4_اله تقشير البطاطس عدد2
5_سير نقل لفحص البطاطس
6_خط سير ناقل
7_رجاج فرز البطاطس
8_ملقم القطاعة
9_اله تقطيع البطاطس
10_هل سحب النشاء البلانشر
11_رجاج تنشيف الماء وتفريد شرائح البطاطس
12_نفق تجفيف بالهواء
13_القلاي المستمره
14_رجاج تنشيف الزيت
15_خط سير الفحص
16_اله التنكيه البهاره
17_اسطوانه النكهه المتبل
18_خط سير نقل ملقم الات التعبئة والتغليف
19_الات التعبئه والتغليف عدد 3

اجزء الكهرباء ولوحات التحكم

القواطع ماركةSchneider

الكونتكتورات ماركة Schneider

شاشة التحكم delta

الإنفرترات delta

المحركات شركة GAMAK

علب السرعة ماركة YILMAZ

اوحسب طلب العميل

الملقم خزان التجميع مع سير ناقل

يتم رفع وتنزيل الجزء المتحرك من الملقم بشكل آمن تماماً عن طريق أربع بسطونات نظام ضغط هيدروليك
مصنوع من ستانلس ستيل 304
استطاعة الكهرباء 380/220VAC 50HZ 3.75 Kw
الطول 180 cm
العرض 120 cm
الارتفاع 170 cm
رقم 001
الموديل THV-2024PV-B
صناعة تركية

ماكينة غسيل البطاطس

تعمل على غسل البطاطس حيث يتم غسيل ونزع الاتربة الملتصقة بحبات البطاطس قبل دخول مراحل التصنيع
مصنوع من ستانلس ستيل 304
استطاعة الكهرباء 380/220VAC 50HZ 5.25 Kw
الطول 550 cm
العرض 120 cm
الارتفاع 180 cm
رقم 002
الموديل THV-2024PV-B
صناعة تركية

خط سيرمع حوض التجميع

خط سير ناقل مع حوض التجميع
مهمة الحوض غسيل البطاطس بالماء للتخلص من التراب العالق قبل دخول مرحلة التقشير مدمج مع خط سير مهمته رفع البطاطس الى القشارة
مصنوعة من الكروم الغذائي بل كامل
مصنوع من الستانلس ستيل الغذائي 304
استطاعة الكهرباء 380/220VAC 50HZ 3.75 Kw
الطول 280 cm
العرض 120 cm
الارتفاع 260 cm
رقم 003
الموديل THV-2024PV-B
صناعة تركية

آلة تقشير البطاطاس عدد 2

مهمة الحوض غسيل البطاطس بالماء للتخلص من التراب العالق قبل دخول مرحلة التقشير مدمج مع خط سير مهمته رفع البطاطس الى القشارة
مصنوعة من الكروم الغذائي بل كامل
مصنوع من الستانلس ستيل الغذائي 304
استطاعة الكهرباء 380/220VAC 50HZ 3.75 Kw
الطول 280 cm
العرض 120 cm
الارتفاع 260 cm
رقم 003
الموديل THV-2024PV-B
صناعة تركية

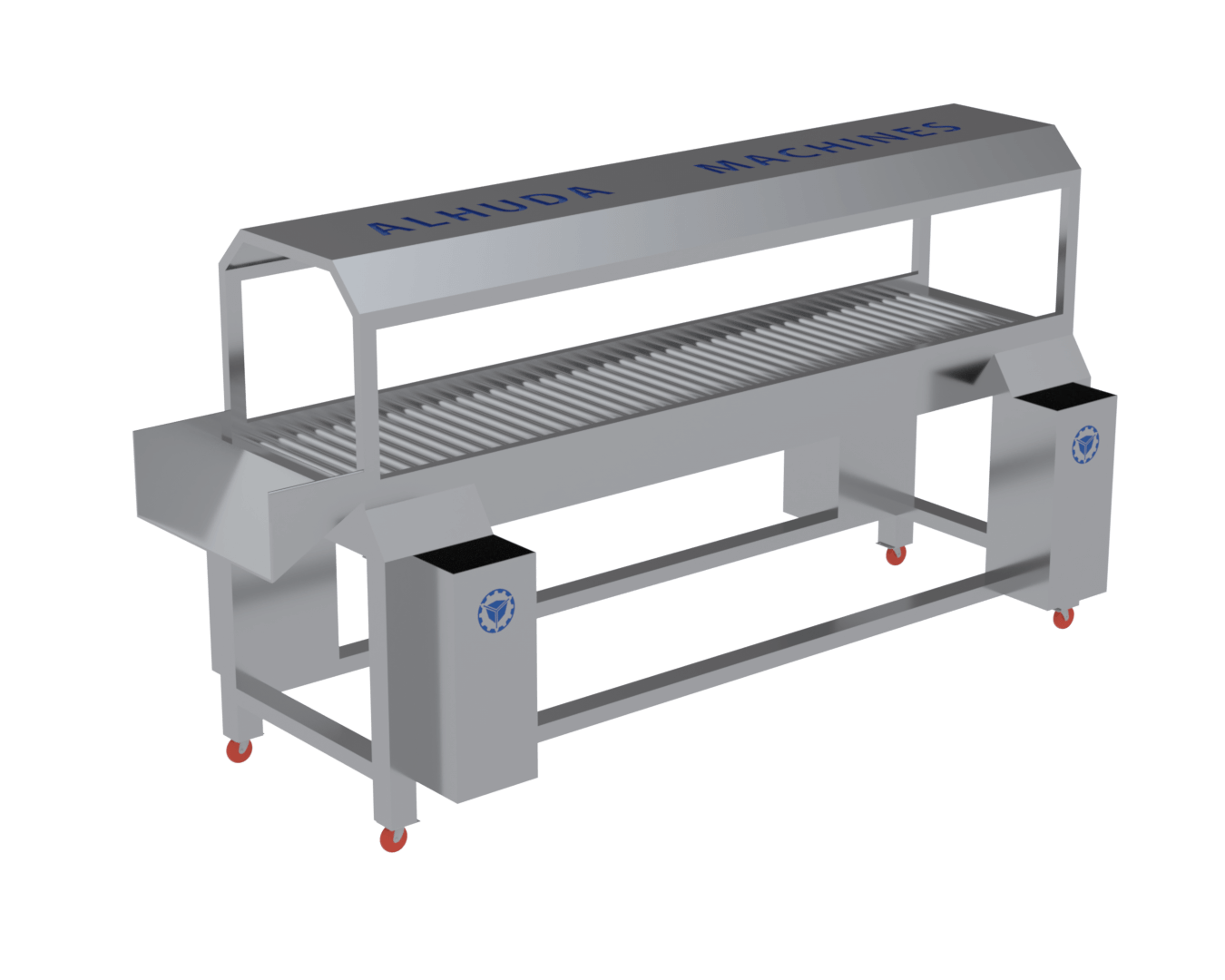

سير ناقل لفحص البطاطا قبل دخوله التقطيع

يقوم بتدوير حبات البطاطس لاستكشاف الحبات الغير صالحة،
مزود بمخارج لعزل حبات البطاطس الغير صالحة بحيث تجمع بخزان تحت السير الناقل
مصنوع من ستانلس ستيل 304
استطاعة الكهرباء 380/220VAC 50HZ 2.25 Kw
الطول 400 cm
العرض 100 cm
الارتفاع 160 cm
رقم 005
الموديل THV-2024PV-B
صناعة تركية

خط سير نقل

ترفع حبات البطاطس الى ماكينة التقطيع بانتظام، مدمج بحوض ماء
مصنوع من الستانلس ستيل 304
استطاعة الكهرباء 380/220VAC 50HZ 2.25 Kw
الطول 280 cm
العرض 120 cm
الارتفاع 180 cm
رقم 006
الموديل THV-2024PV-B
صناعة تركية

رجاج فرز

خط سير حركي يعمل على أربع مراحل بشكل تدريجي
مهمته فرز حبات البطاطس بمسار مخصص ليسهل عملية تلقيم البطاطس ومنعها من التكتل فوق بعضها البعض ومنع التلقيم العشوائي عن طريق الاهتزاز عالي التردد
مصنوع من الستانلس ستيل 304
استطاعة الكهرباء 380/220VAC 50HZ 4.5 Kw
الطول 230 cm
العرض 80 cm
الارتفاع 170 cm
رقم 007
الموديل THV-2024PV-B
صناعة تركية

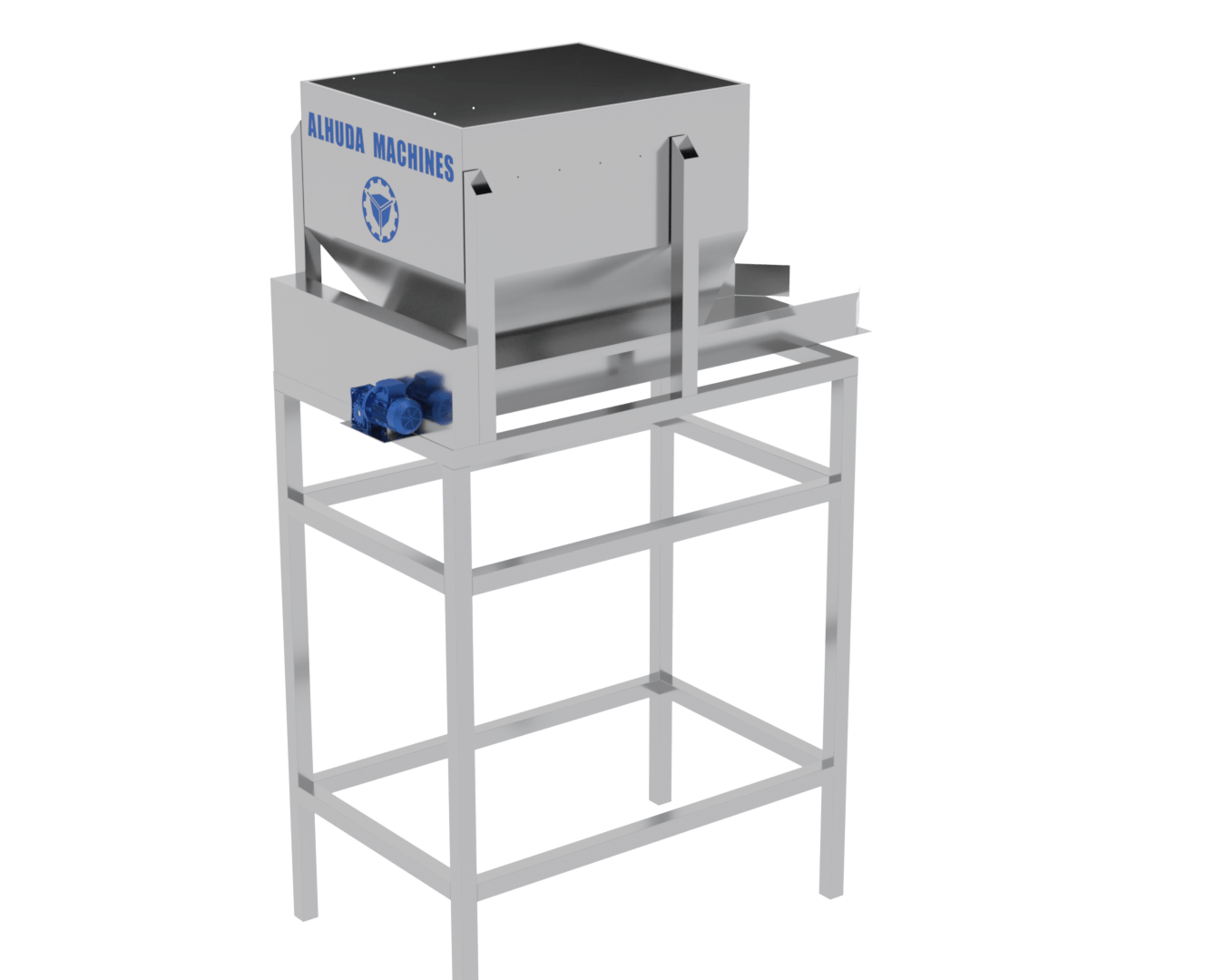

ملقم القطاعة

مهمته تلقيم القطاعة بانتظام ومنع تسبب أي أضرار للقطاعة الذي يكون سببه التلقيم العشوائي، هنا يتم عملية تنظيم وإدراج حبات البطاطس, هذا الجزء مهم جداً حيث يوحّد عمل الخط من البداية الى النهاية دون اي توقف.
مصنوع من الستانلس ستيل 304
استطاعة الكهرباء 380/220VAC 50HZ 1.5 Kw
الطول 150 cm
العرض 50 cm
الارتفاع 170 cm
رقم 008
الموديل THV-2024PV-B
صناعة تركية

مكنة تقطيع البطاطس FAM

قطاعة بلجيكية الصنع من شركة FAM تتميز بجودة التقطيع حيث أنها لن تتسبب في تلف سطح البطاطس واقل هدراً.
القطاعة تنتج شرائح سادة، زكزاك وتتميز بسطح ناعم وسرعة قطع عالية وسهلة كذلك للغسل وسهلة التشغيل ما يوفر الوقت والمال
سماكة شرائح البطاطس يمكن تعديلها
1500 سكين لكل نوع يأتي مع القطاعة
مصنوع من الستانلس ستيل 304
استطاعة الكهرباء 380/220VAC 50HZ 1.5 Kw
الطول 120 cm
العرض 100 cm
الارتفاع 150 cm
رقم 009
الموديل THV-2024PV-B
صناعة اوربي من شركة FAM

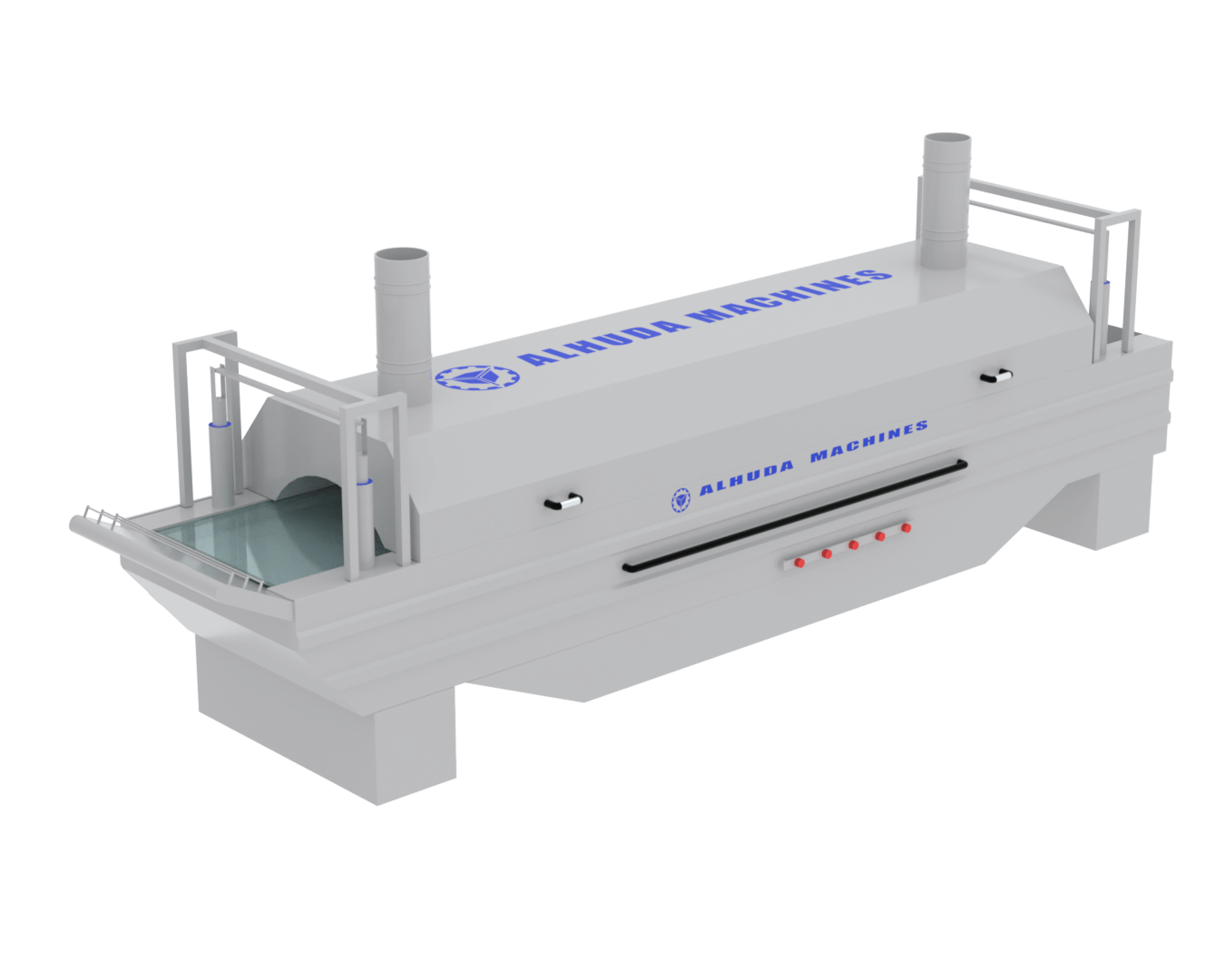

ماكينة سحب النشاء من شرائح البطاطس

يتم خلالها تمرير شرائح البطاطس بعد فرزها على ضغط مياه عالي مع الهواء بمبدأ الجاكوزي وذلك لنزع النشويات والسكريات من داخل شرائح البطاطس بالإضافة أيضاً تحريك شرائح البطاطس عن طريق خزان أسطواني؛ في مرحلة الخروج يتم غسيلها بضغط مياه عالي لضمان نزع طبقات النشاء المتبقية على شرائح البطاطس مع إمكانية تغيير مدة بقاء البطاطس ضمن الماكينة تبعاً لنوع البطاطس ولحجم الشرائح
السير مزود بمحرك قابل للتحكم بسرعته عن طريق انفرتر؛
السير الناقل مزود بمضخة هواء ضغط عالي ومزود أيضاً بمضخة مياه ضغط عالي للمرشات والقابلة للعيار والتحكم بالضغط واتجاه الرش؛ يتم رفع وتنزيل الجزء المتحرك بشكل آمن تماماً عن طريق أربع بسطونات نظام هيدروليك ضغط الزيت؛ مرحلة نزع النشاء ومعالجة البطاطس قبل دخول القلي.
مصنوع من الستانلس ستيل 304
استطاعة الكهرباء 380/220VAC 50HZ 5.25 Kw
الطول 600 cm
العرض 140 cm
الارتفاع 200 cm
رقم 010
الموديل THV-2024PV-B
صناعة تركية

رجاج تنشيف الماء وتفريد الشرائح البطاطس

إنها تستخدم اهتزازاً عالي التردد لإزالة الماء الزائد من رقائق البطاطس بعد السلق، ولها حوض لتفريغ الماء في الأسفل، للحفاظ على شرائح البطاطس من الالتصاق معاً ونقلها بشكل موحد إلى الماكينة التالية في نفس الوقت؛ تتميز بنزع المياه عن طريق الاهتزاز ولها مجموعة واسعة من الاستخدامات وهي مناسبة بشكل خاص للتعامل مع المواد الهشة مثل رقائق البطاطس
مصنوع من الستانلس ستيل 304
استطاعة الكهرباء 380/220VAC 50HZ 2.25 Kw
الطول 170 cm
العرض 100 cm
الارتفاع 160 cm
رقم 011
الموديل THV-2024PV-B
صناعة تركية

نفق تجفيف الهواء الساخن

يتم تجفيف شرائح البطاطس عبرتعريضها لتيارات هواء ساخن وذلك بهدف إخراج الرطوبة والمياه من داخل الأصابع لضمان قرمشة عالية بالإضافة لتسهيل عملية القلي وعدم اتساخ الزيت وبدون تجمع كتل.
السير الناقل مزود بنظام تسخين الهواء عن طريق سخانات كهربائية مزود بستة مراوح- دارة مغلقة لتعزيز الاحتفاظ الحراري ,بالإضافة إلى تسريع عملية التسخين بضغط الهواء .
مصنوع من الستانلس ستيل 304
استطاعة الكهرباء 380/220VAC 50HZ 9.75 Kw
الطول 400 cm
العرض 100 cm
الارتفاع 160 cm
رقم 012
الموديل THV-2024PV-B
صناعة تركية

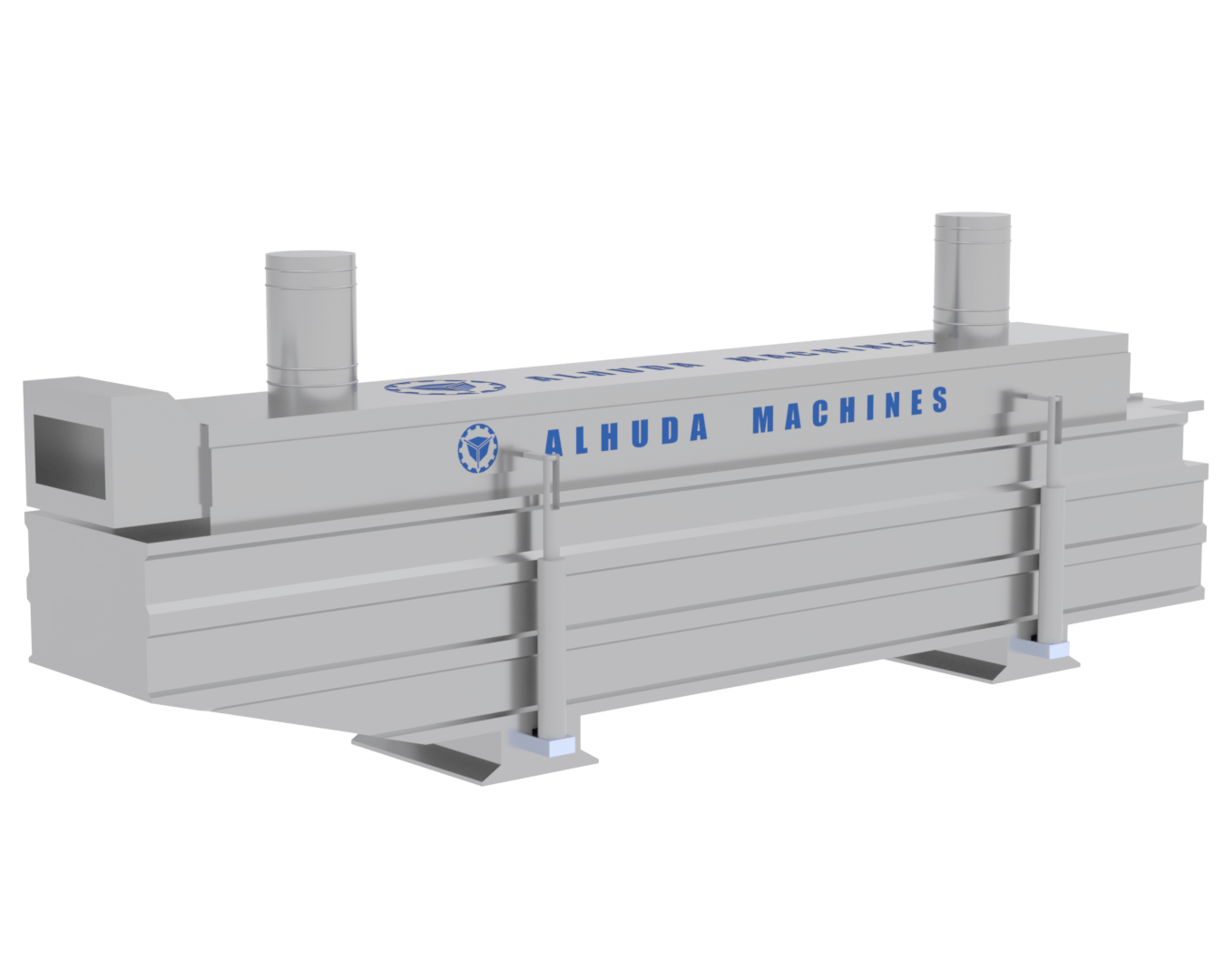

القلاية المستمر

يتم فيها دخول شرائح البطاطس إلى حوض الزيت يتم تسخين الزيت عن طريق المبادل الحراري BOILER خارج القلاية للحفاظ على درجة الحرارة المطلوبة ويتم الحفاظ على جودة الزيت من التلف ويتم تحريك البطاطس داخل القلاية بحركة تقليب مستمرة لضمان تغطيس كامل شرائح البطاطس بالزيت الساخن وبعدها تنقل على سير ناقل الى نهاية المقلاة مزودة بنظام Pid لضمان ثبات الحرارة.
المقلاة مزود بنظام حماية عند وقوع خلل أو انقطاع التيار لتمكين اخراج شيبس البطاطس من المقلاة حتى مع عدم وجود كهرباء وذلك لضمان عدم احتراق الشيبس داخلها في حال حصول أي عطل او خلل فني كهربائي.
السير الناقل مزود بمحرك قابل للتحكم بسرعته عن طريق انفرتر.
المقلاة مزودة بفتحات للتنظيف والصيانة كما يوجد فتحات تصريف للزيت التالف - نظام دارة تصفية الزيت.
الفلترة مؤلفة من ثلاث مراحل تصفي الزيت بشكل مستمر أثناء القلي مزودة بمضخة 100,000لتر في الساعة، تم عزل القلاية بالكامل بطبقة من الليف سماكة / 12 cm/ من كل الجهات لحوض القلاية والجسم الخارجي لسلامة الاشخاص العاملين والحفاظ على درجة الحرارة.
سعة الزيت داخل القلاية على حسب الطاقة الانتاجية
يتم رفع وتنزيل الجزء المتحرك من القلاية بشكل آمن تماما عن طريق6 بسطونات نظام هيدروليك ضغط الزيت.
القلاية مصممة بمنفذين لخروج بخار الزيت
خزانات تعويض الزيت مصمم دبل جاكيت عدد2
سعة 800 لتر زيت نظيف وخزان لاسترجاع الزيت من قلب القلاية 800 لتر، مزود بسخانات للحفاظ على درجة حرارة الزيت المخزن
مصنوع من الستانلس ستيل 304
استطاعة الكهرباء 380/220VAC 50HZ 20.25 Kw
الطول 800 cm
العرض 150 cm
الارتفاع 200 cm
رقم 013
الموديل THV-2024PV-B
صناعة تركية

رجاج تنشيف الزيت

مهمته تنشيف وإزالة الزيت عن طريق الاهتزاز عالي التردد لإزالة الزيت الزائد بكفاءة وفعالية من رقائق البطاطس المقلية كما أنه يعمل على منع رقائق البطاطس المقلية من الالتصاق ببعضها البعض ومنعها من التكسير، خط سير ناقل حركي يعمل على أربعة مراحل بشكل تدريجي لتصفية الزيت.
مصنوع من الستانلس ستيل 304
استطاعة الكهرباء 380/220VAC 50HZ 4.5 Kw
الطول 300 cm
العرض 100 cm
الارتفاع 140 cm
رقم 014
الموديل THV-2024PV-B
صناعة تركية

خط سير الفحص

خط سير ناقل يتم فحص شرائح الشيبس ليضمن جودة المنتج وإزالة النقطة السوداء والغيرمرغوب بها قبل دخوله مرحلة النكهة والتغليف
مصنوع من الستانلس ستيل الغذائي 304
استطاعة الكهرباء 380/220VAC 50HZ 1.125 Kw
الطول 400 cm
العرض 100 cm
الارتفاع 130 cm
رقم -015
الموديل THV-2024PV-B
صناعة تركية

جهاز التنكيه البهارة

هوعبارة عن خزان مزود بجهاز خلط وتحريك بودرة النكهة،
مزود بحلزون افقي للتغذية ومزود بجهاز انفرتر للتحكم بكمية النكهة المتدفقة الى هزاز الرش بشكل دقيق وللضبط والمعايرة مزود بدارة الكترونية
تم تصميمها بشكل يسمح لها بتوزيع بودرة النكهة بشكل ممتاز وتلبيس حبات الشيبس
مصنوع من الستانلس ستيل 304
استطاعة الكهرباء 380/220VAC 50HZ 2.25 Kw
الطول 140 cm
العرض 80 cm
الارتفاع 160 cm
رقم 016
الموديل THV-2024PV-B
صناعة تركية

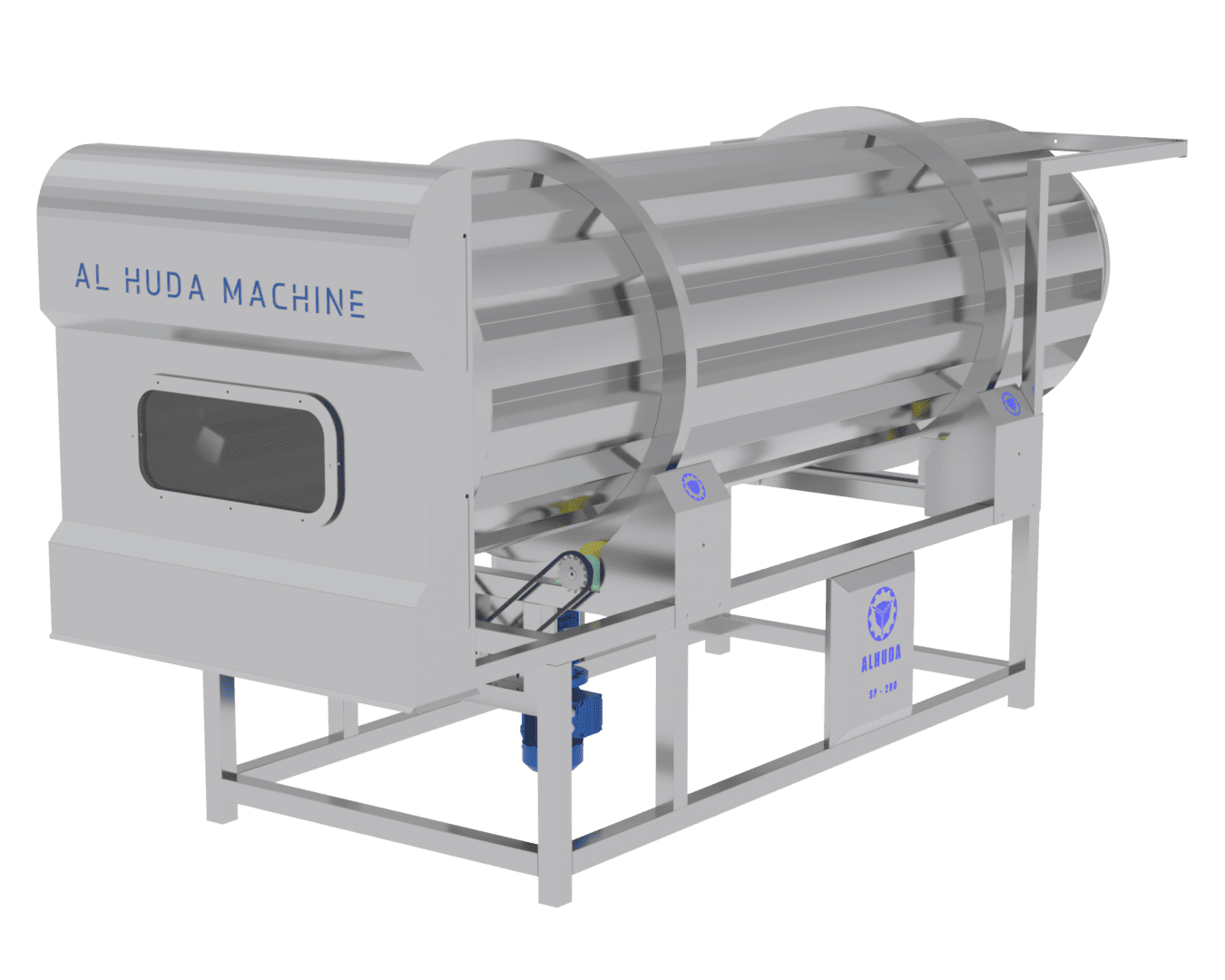

المتبل

هوعبارة عن أسطوانة مصنوع من الستانلس ستيل -304 ويتم التحكم بسرعة المتبل بشكل الكتروني عن طريق انفرتر يتم تزويده ببخاخ نكهة موديل امريكي متطور قابل للمعايرة، يتم تزويد المتبل بغطاء كروم من طرف خروج المواد ودواليب لسهولة التحريك والتنظيف.
عملية الحراشف في المتبل مصنعة بحيث تمنع تجمع وتكتل النكهة وللحصول على أفضل نتيجة تنكيه عن طريق عملية تدوير حبات الشيبس بشكل بطيء ومتجانس أثناء رش النكهة, والمتبل قابل للمعايرة للتحكم بزمن مرور الشيبس بداخله وتم تزويد اسطوانة التطعيم بآلية طرد الشوائب وحبات الشيبس الصغيرة جداً الغير مرغوب فيها والتي قد نجمت عن طريق الدوران.
مصنوع من الستانلس ستيل 304
استطاعة الكهرباء 380/220VAC 50HZ 3.75 Kw
الطول 300 cm
العرض 120 cm
الارتفاع 150 cm
رقم 017
الموديل THV-2024PV-B
صناعة تركية

خط سير ناقل ملقم

خط سير سطلي اوتوماتيك كامل مهمته استقبال المنتج من مرحلة النكهة ونقله وتوزيعه بانتظام الى 5 آلات تعبئة وتغليف.
هيكل السير الناقل+ (STAINLESS STEEL 304)
(PVC حرف Z) مع خزان ورجاج ودارة تحكم وحساسات ألكترونية لتغذية الآلة بالمنتج بشكل آلي للحفاظ على شرائح شيبس البطاطس من الكسر.
مصنوع من الستانلس ستيل 304
استطاعة الكهرباء 380/220VAC 50HZ 3.75 Kw
الطول 10 cm
العرض 100 cm
الارتفاع 420 cm
رقم 018
الموديل THV-2024PV-B
صناعة تركية

خط انتاج شيبس البطاطس الطبيعية اتمتيك بالكامل يشمل الات التعبئة والتغليف
