خط انتاج الكورن فلكس

• القواطع ماركةSCHNEIDER
• الكونتكتورات ماركةSCHNEIDER
• شاشة التحكم DELTA قياس 10 انش
• الإنفرترات DELTA
• المحركات شركة GAMAK التركية بامتياز الماني
• علب السرعة ماركة YILMAZ التركية الشهيرة
• حسب طلب العميل

1– خلاط ترطيب الذرة سعة // 400كغ //
2 – المغذي الحلزوني
3 – الإكسترودر (رأس التفجير والتشكيل) مع جهاز التليقم الآلي
4 – خط سير ناقل للمنتج من الاكسترودر الى الفرن
5 – فرن تجفيف وتحميص عدد 2
6 – خط سير تلبيس القطر مع النكهة مع آلية التحريك
7 – خلاطات طبخ القطر والنكهة
8 – مضخة نكهة موديل أمريكي

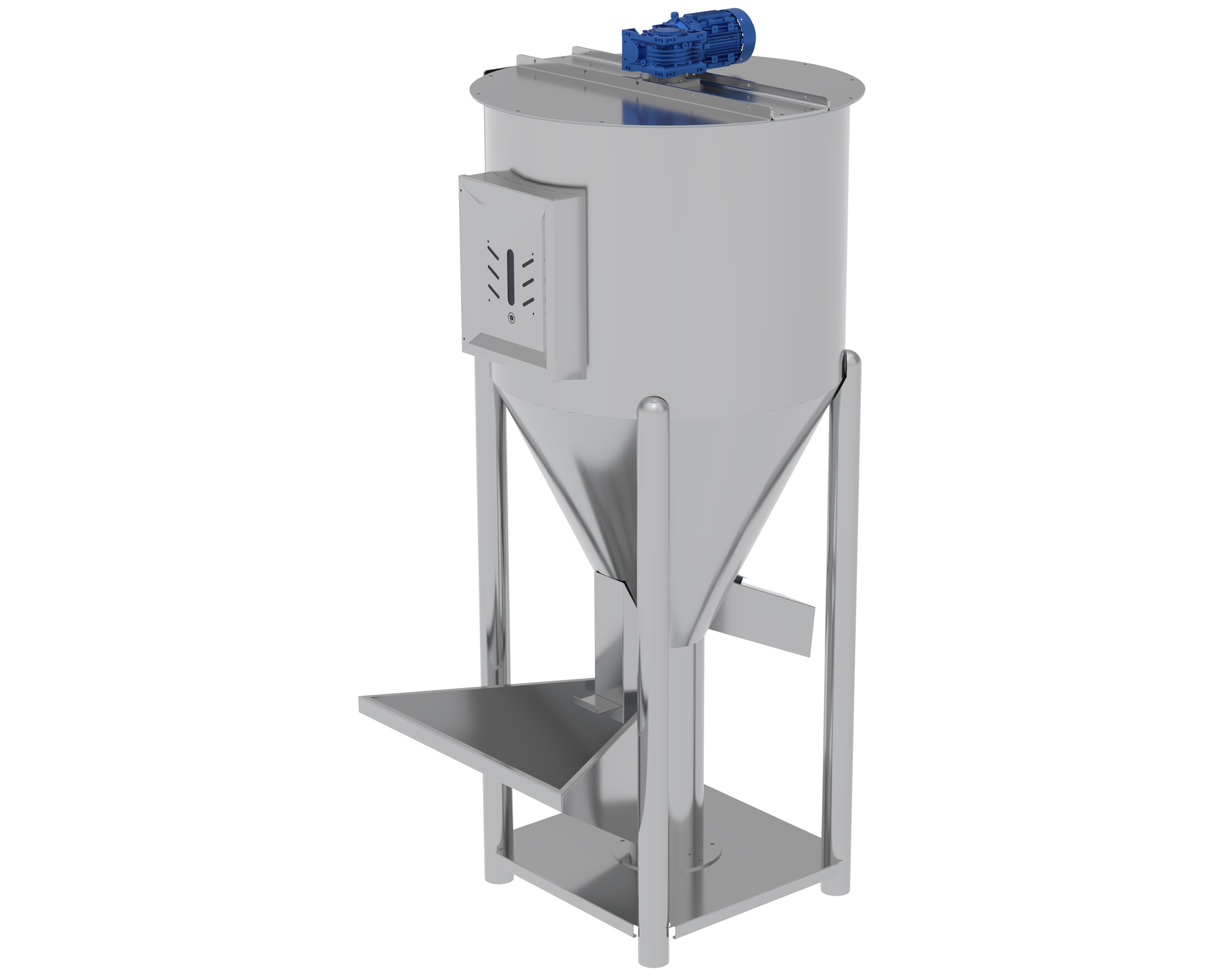

1-خلاط ترطيب الذرة
سعة الخلاط / 400 / كغ
/ مصنوع من الستانلس ستيل 304/
المقاوم للصدأ سماكة / 2 / مم.
محرك رئيسي باستطاعة / 4 / حصان صناعة تركية او ايطالية.
مزود بفتحة عيارية للتفريغ.
مزود بخزان ماء للتحكم بدرجة رطوبة الذرة مع مؤشر مستوى
مجهز بحماية ميكانيكية لعدم دخول يد العامل الى الخلاط (شبك معدني).
مزود بفتحة للتنظيف والمراقبة ولبيان مستوى المواد داخله
حوض الخلاط مزود بمغناطيس لإزالة الشوائب المعدنية من الذرة ان وجدت

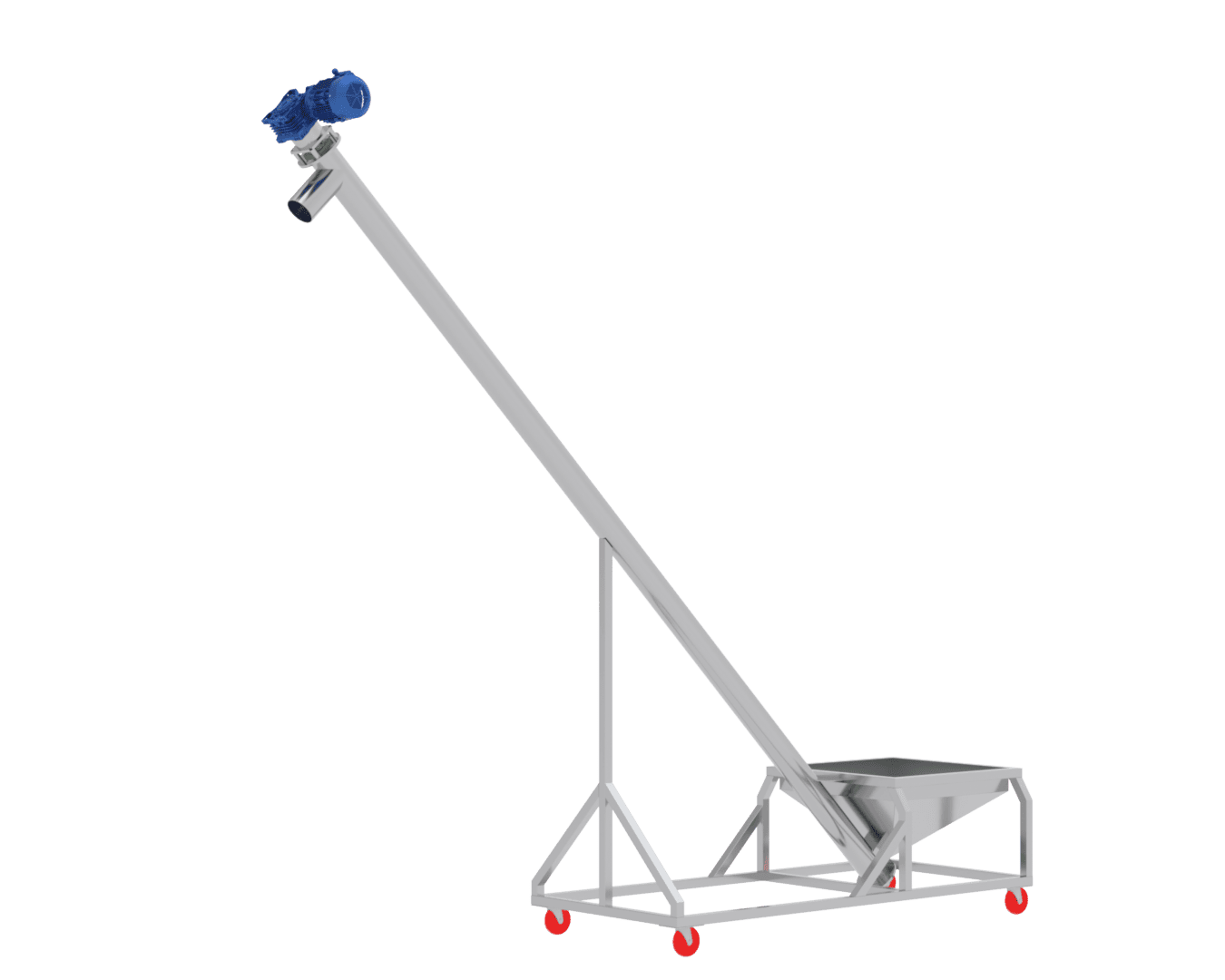

2-المغذي الحلزوني
مؤلف من خزان سعة / 75 كغ/
مصنوع من الستانلس ستيل /304 /
سماكة / mm 2 / مزود بفتحة سفلية للتنظيف يعمل على تغذية المواد للاكسترودر بشكل آلي مجهز بحماية ميكانيكية لعدم دخول يد العامل إلى داخل الخلاط (شبك معدني)
مزود بآلية مغناطيسية لسحب الشوائب المعدنية ان وجدت داخل الذرة

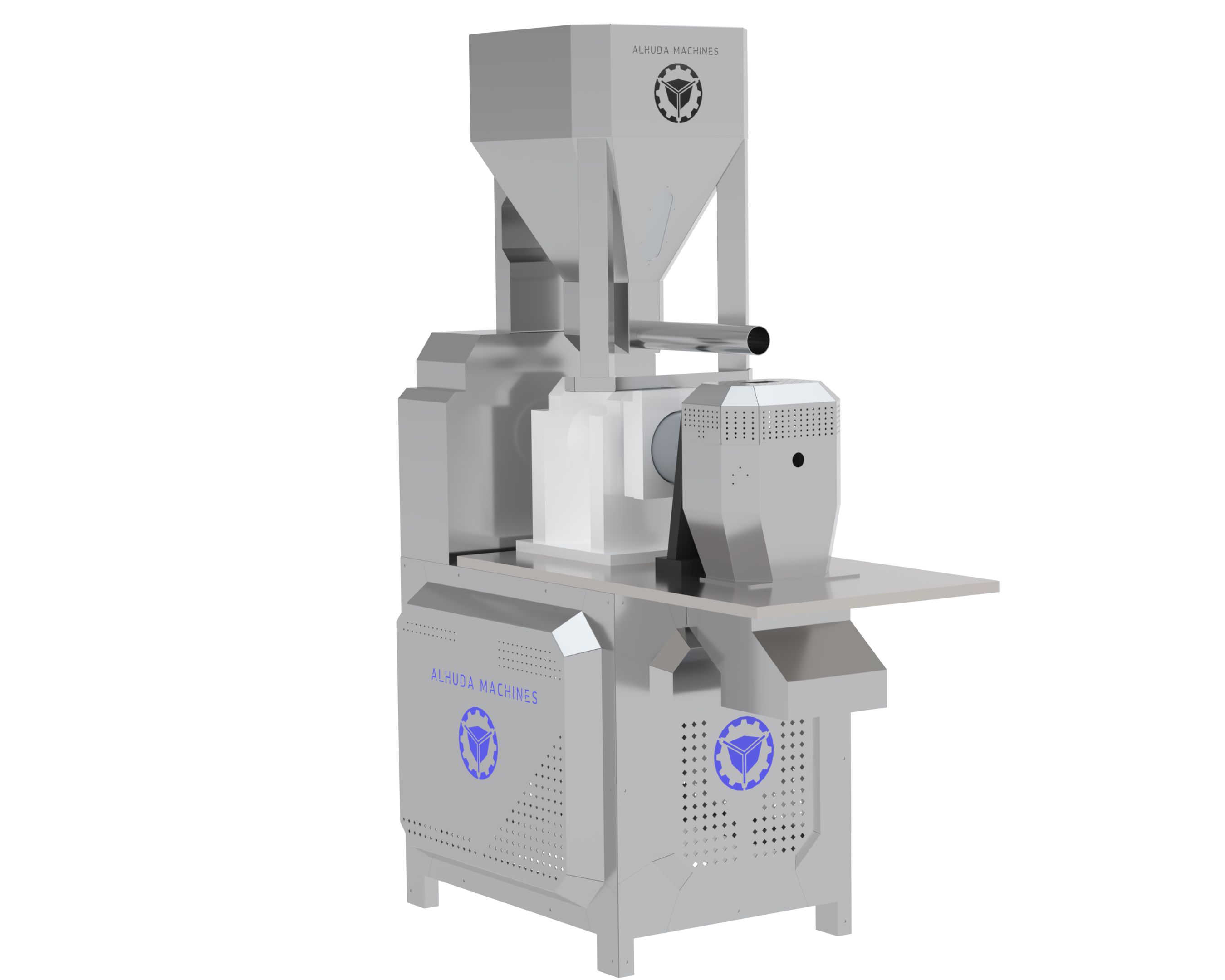

3-الإكسترودر
الطاقة الإنتاجية من / 175 الى200 / كغ في الساعة حسب شكل الحبة المطلوبة
الحامل الرئيسي مصنوع من الفولاذ المطلي حرارياً بأحدث الافران ومجهز بأرجل فولاذ عيارية،
الوزن التقريبي للاكسترودر/ 1300 / كغ
معزول بالكامل بطبقة خارجية من الستانلس ستيل الغذائي عيار /304/ لسهولة عملية التنظيف
علبة السرعة مصنوعة من اجود أنواع المعادن التي تتحمل ضغط ساعات العمل الطويلة موديل American Extrusion
تم تصميم علبة السرعة الرئيسية لكي تعمل بشكل متواصل 24ساعة
الرولمانات والبيليات صناعة سويدية ويابانية ماركة SKF
الحلزونات مصنوعة من اجود المعادن ومعالجة بأحدث الافران الحرارية (تقنية افرن الفاكيوم)
مزود بحلزون رئيسي لتغذية حلزون الضاغط بالمواد يتم التحكم به عن طريق انفرتر ماركة LS
الحلزون المغذي للمنتج مزود بعلبة سرعة ماركة VARVEL الإيطالية ومحرك إيطالي
محرك حلزون الضاغط استطاعة /50حصان / 37 / كيلو واط صناعة ايطالية ملفات نحاسية
هيكل المحرك الرئيسي مصنوع من الفونط
يتم التحكم بسرعة جميع محركات الاكسترودر الكترونياً بواسطة/ 3 / اجهزة انفرتر ماركة LS
يتم التحكم بطول الحبة حبة بواسطة سكين متغيرة السرعة بشكل الكتروني (انفرتر) ماركة LS.
مزود بجهاز تسخين لبداية العمل يتم التحكم به الكترونياً.. ساعة حرارة كورية ماركة AUTONICS
مجهز الاكسترودر بآلية تبريد عن طريق الماء (دارة مغلقة) موديل امريكي American Extrusion
الاكسترودر مجهز بآلية تبريد عن طريق الهواء المضغوط موديل إيطالي
يتم التحكم بكافة عمليات الإكسترودر عن طريق لوحة تحكم رئيسية ذات نظام تهوية خاص للأماكن الحارة مصنوعة من الستانلس ستيل الغذائي 316 مع دواليب لسهولة الحركة لوحة التحكم معزولة بشكل محكم لأجل عدم نفاذ الغبار
لوحة التحكم خارجية مستقلة عن هيكل الاكسترودر ومزودة بفلاتر تهوية عدد/ 3 / مروحة تبريد عدد/ 3 /
تم تزويد لوحة التحكم بشاشة لمس ملونة قياس/ 12 / انش ماركة LS تحوي ثلاث لغات حسب الطلب للتحكم الكامل بآلية عمل الخط تم برمجة الخط لقراءة الأعطال ان وجدت اتوماتيكياً عن طريق رسائل نصية تعرض على شاشة اللمس
شاشة التحكم اللمس تحوي / 99 / برنامج قابل للتخزين الأوتوماتيكي مرفق مع لوحة التحكم مخطط كهرباء تفصيلي

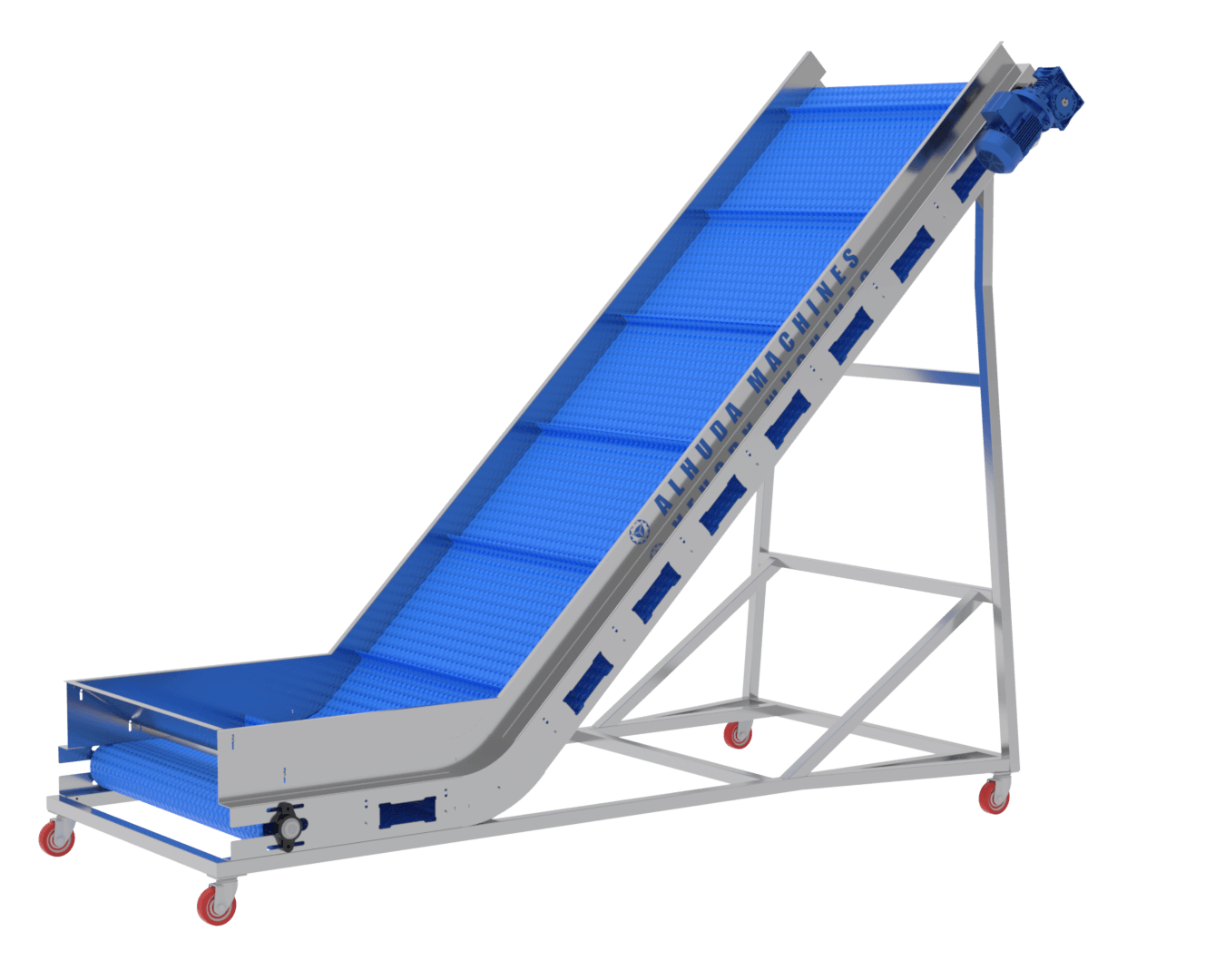

4-سير ناقل للمنتج
سير ناقل مصنوع من الستانلس ستيل الغذائي عيار /304/
مزود بدواليب لسهولة التحريك والتنظيف
قشاط الناقل مصنوع من PVC او البلاستيك الغذائي لنقل المواد من الاكسترودر الى الفرن
مزود بفتحات تنظيف
مزود بفراشي تنظيف آلي

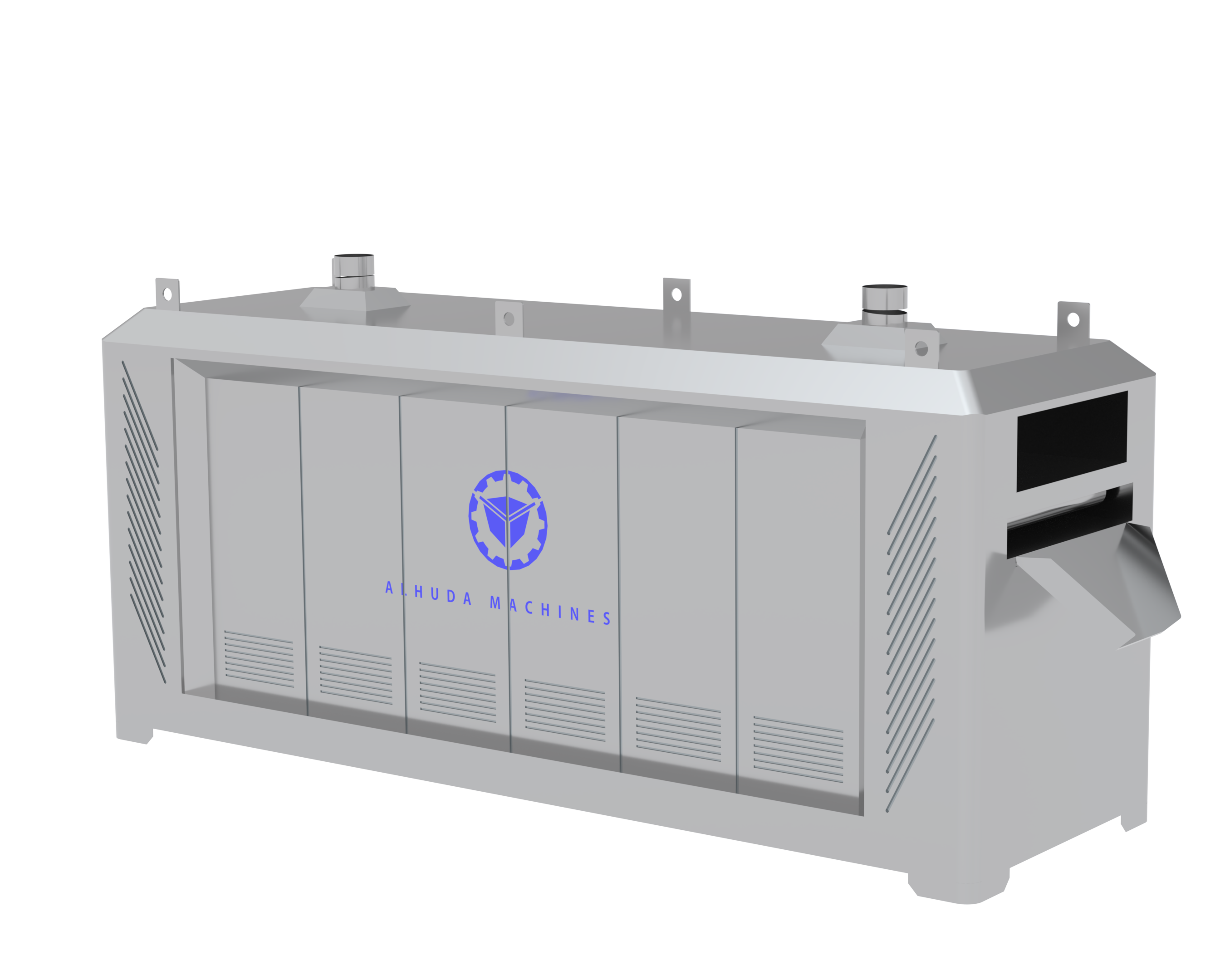

5-فرن التجفيف على الهواء الساخن
الخط مزود بعدد / 2 /فرن تجفيف و تحميص نظام هواء ساخن موديل امريكي American Extrusion الطاقة الإنتاجية / 200 / الى/ 400 / كغ في الساعة بدرجة حرارة تحميص تصل الى / 250 / درجة رطوبة المنتج النهائي من حبات الشيبس حسب الطلب من 0 الى %5 يعمل على الديزل او الغاز الطبيعي LPGحسب الطلب الهيكل الخارجي للفرن مصنوع من الستانلس ستيل الغذائي عيار / 304 / طول الفرن / 6 / م عرض الفرن/ 1.5 متر/ عرض خط السير الشبك الحامل لحبات الشيبس / 1متر/ الشبك مصنوع من الستانلس ستيل الغذائي عيار/ 304 / تم تزويد الفرن بآلية تنظيف اتوماتيكي للشبك الحامل لحبات الشيبس تم تزويد الفرن بجهاز انفرتر ماركة LS للتحكم بسرعة الشبك الحامل لحبات الشيبس تم تزويد الفرن بساعات حرارة دقيقة وقابلة للبرمجة الاوتوماتيكية عدد / 2 /
تم تزويد الفرن بحجرة تسخين مدمجة قابلة للفك والتركيب لأجل أعمال الصيانة مصنوعة من الكروم / 304 / والفولاذ الصلب المعدّ لتحمل درجات حرارة تصل الى/ 800° /
تم تزويد حجرة التسخين بحراق إيطالي ماركة Baltur او Riello موديل 2019 جميع قطع الكهرباء ماركة SCHNEIDER الفرنسية و LS الكورية علبة السرعة الرئيسية ايطالية والمحرك صناعة إيطالية او تركية نوعية ممتازة تم عزل الفرن بالكامل بطبقة من الليف الزجاجي سماكة / 12 / سم من كل الجهات مزود بآلية توزيع الهواء من الأعلى والاسفل مع الية إعادة تدوير من الجوانب مزود بمروحة ضخ هواء ساخن مع محرك استطاعة /3 / حصان صناعة إيطالية او تركية ممتازة مزود بمروحة سحب وتدوير هواء مع محرك استطاعة / 3 / حصان صناعة إيطالية او تركية ممتازة مزود بلوحة تحكم خاصة بهيكل مستقل قابلة للفك والتركيب لسهولة الشحن واعمال التنظيف
مزود بشاشة تحكم لمس مع نظام قراءة اعطال آلي عن طريق رسائل نصية يتم التحكم بدوران مراوح ضخ الهواء الساخن وتدويره عن طريق أجهزة انفرتر صناعة كورية ماركة LS


6-خط سير تلبيس القطر مع النكهة مع آلية التحريك
خط سير شبك مصنوع من اسلاك / الستانلس ستيل 304 / الدقيقة عرض/ 100/ سم
يتم التحكم بسرعة السير بشكل إلكتروني ( انفرتر) / 1.5 / كيلو واط ماركة LS , مزود بذراع آلية لتحريك وتدوير حبات الكورن فليكس بشكل اوتوماتيكي وقابل للضبط والمعايرة حسب الطلب طريق عملية تدوير حبات الكورن فليكس تتم بشكل بطيء ومتجانس اثناء تلبيس النكهة يتم ضخ النكهة والتحكم بسرعة الضخ بسرعة بشكل إلكتروني (انفرتر) ماركة LS الكورية مزود برشاشات نكهة خاصة للقطر متحركة بشكل اتوماتيكي مبرمج لتلبيس كافة حبات الكورن فليكس بشكل متجانس بالقطر والنكهة مزود بدواليب لسهولة التحريك والتنظيف المحرك استطاعة / 1,5 / كيلو وات من شركة GAMAK التركية مع علبة سرعة من شركة VARVEL الإيطالية

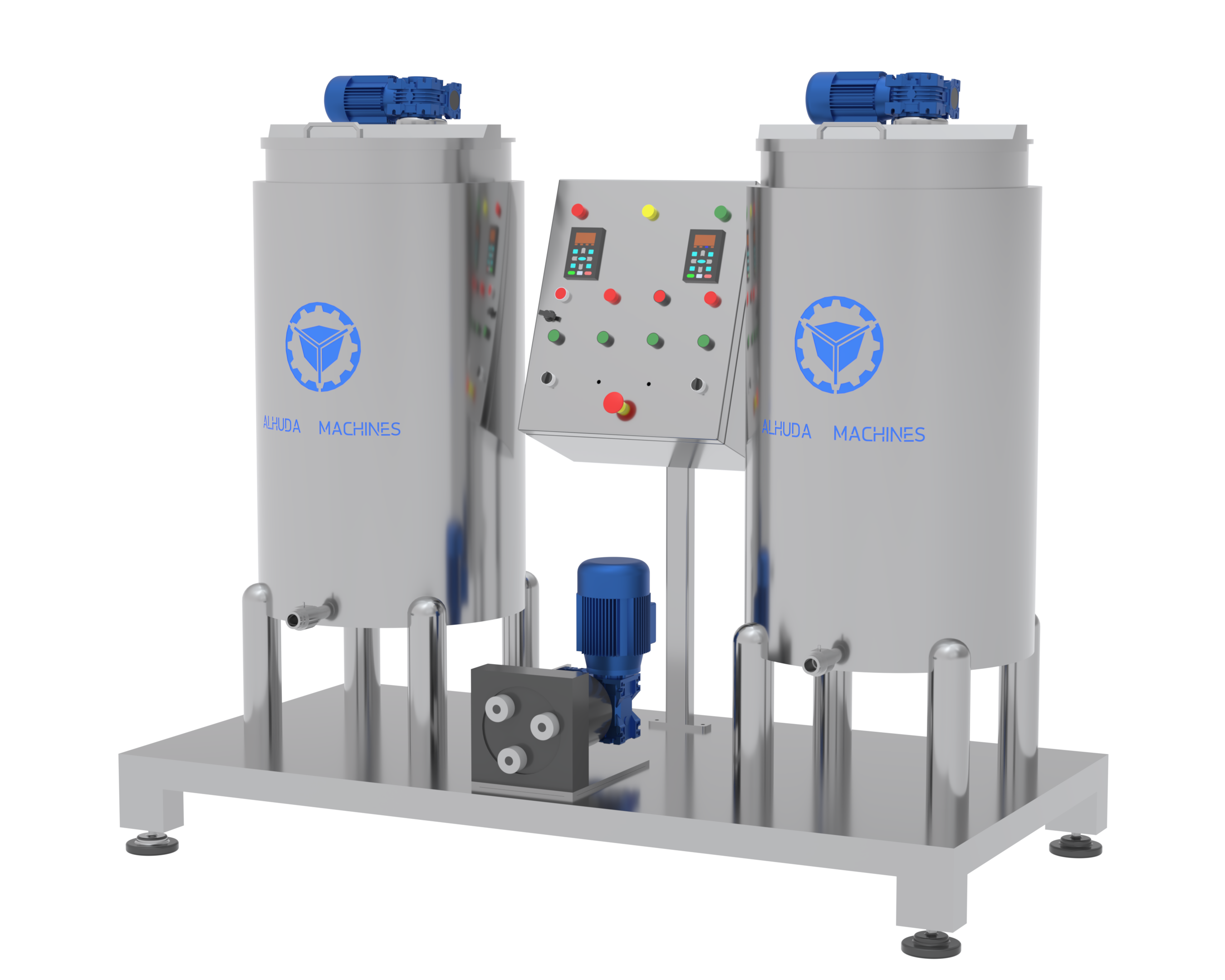

7-خلاطات طبخ القطر والنكهة عدد (2)
مصنوع من / الستانلس ستيل 304 / سعة الخلاط / 200 / ليتر تقريباً مصنوع بشكل دبل جاكيت لأجل التسخين الغير مباشر يتم ربط خلاطات القطرمع المضخة على شاسيه واحدة مصنوعة الحديد المطلي حرارياً ومغطى بالستانليس ستيل مزود بدواليب لسهولة الحركة والتنظيف محركات من شركة GAMAK التركية
علبة سرعة من شركة VARVEL الإيطالية
مزود بساعة حرارة لمراقبة درجة حرارة الماء الساخن في الخلاطات مزود بمؤشر لبيان مستوى الماء الساخن بداخله استطاعة السخانات / 8 / كيلو واط / 220 / فولت / 50 / هرتز


8-مضخة القطر
موديل امريكي American Extrusion
هيكل المضخة مصنوع من الالمنيوم الأوربي الصلب تم تثبيته المضخة على منصة حاملة مصنوعة من الستانلس ستيل الغذائي / 304 / مزودة بدواليب نظام العمل: الامتصاص والضخ المتناوب
(تقنية أمريكية لتوفير استهلاك القطر) عبارة عن محرك انكرناج
استطاعة / 0.75 / كيلو واط صناعة إيطالية او تركية
علبة سرعة VARVEL صناعة إيطالية
موصول مع مضخة المنيوم اوربي صلب
عملية الوصل تتم عن طريق كوبلينك كاوتشوك لسهولة أعمال الصيانة والتنظيف
مزودة بخرطوم سيليكون غذائي صناعة اسبانية
يتم التحكم بكمية النكهة او الطعم بشكل الكتروني دقيق عن طريق جهاز انفرتر ماركة LS
الاستطاعة الكلية / 0.75 / كيلو واط / 380/ فولت / 50 – 60/ هرتز
