خط أنتاج شيبس الشيتوس طاقة انتاجية 200 kg بنظام الفرن والقلي مزود بالات التعبئة وتغليف

يتالف الخط من الاجزاء التاليه

1_خلاط الذرة
2_الناقل الحلزوني
3_الاكسترودر
4_سير ناقل للمنتج
5_الغربال
6_فرن شوي على الهواء الساخن
7_خط سير ناقل

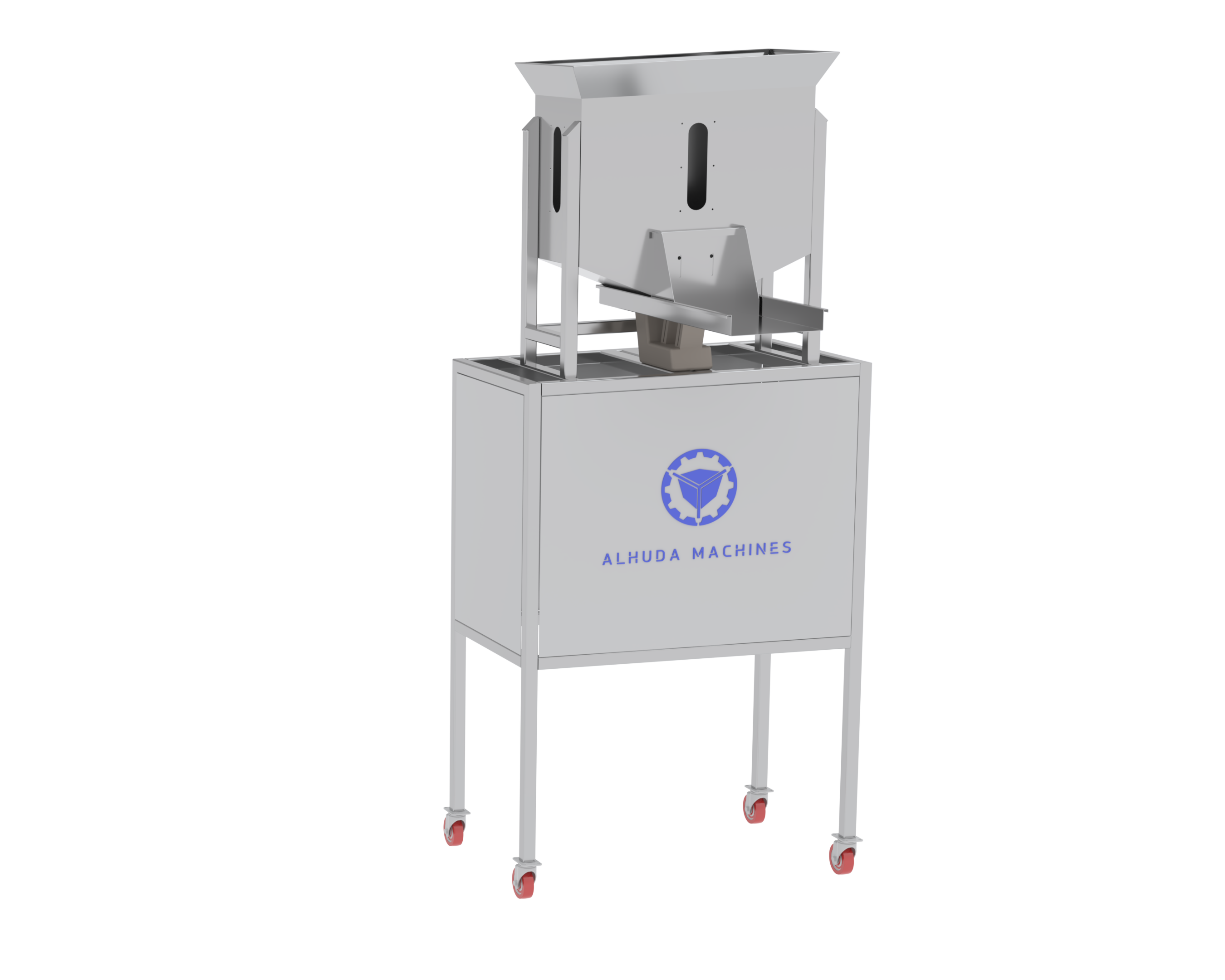

8_ملقم القلاي
9_القلاي
10_خزانات الزيت عدد 2
11_رجاج نوع الزيت
12_خط سير تبريد
13_جهاز التنكيه البهاره
14_اسطوانه تلبيس النكهه المتبل
15_خط سير ملقم الات التعبئه
16_الات التعبئه والتغليف

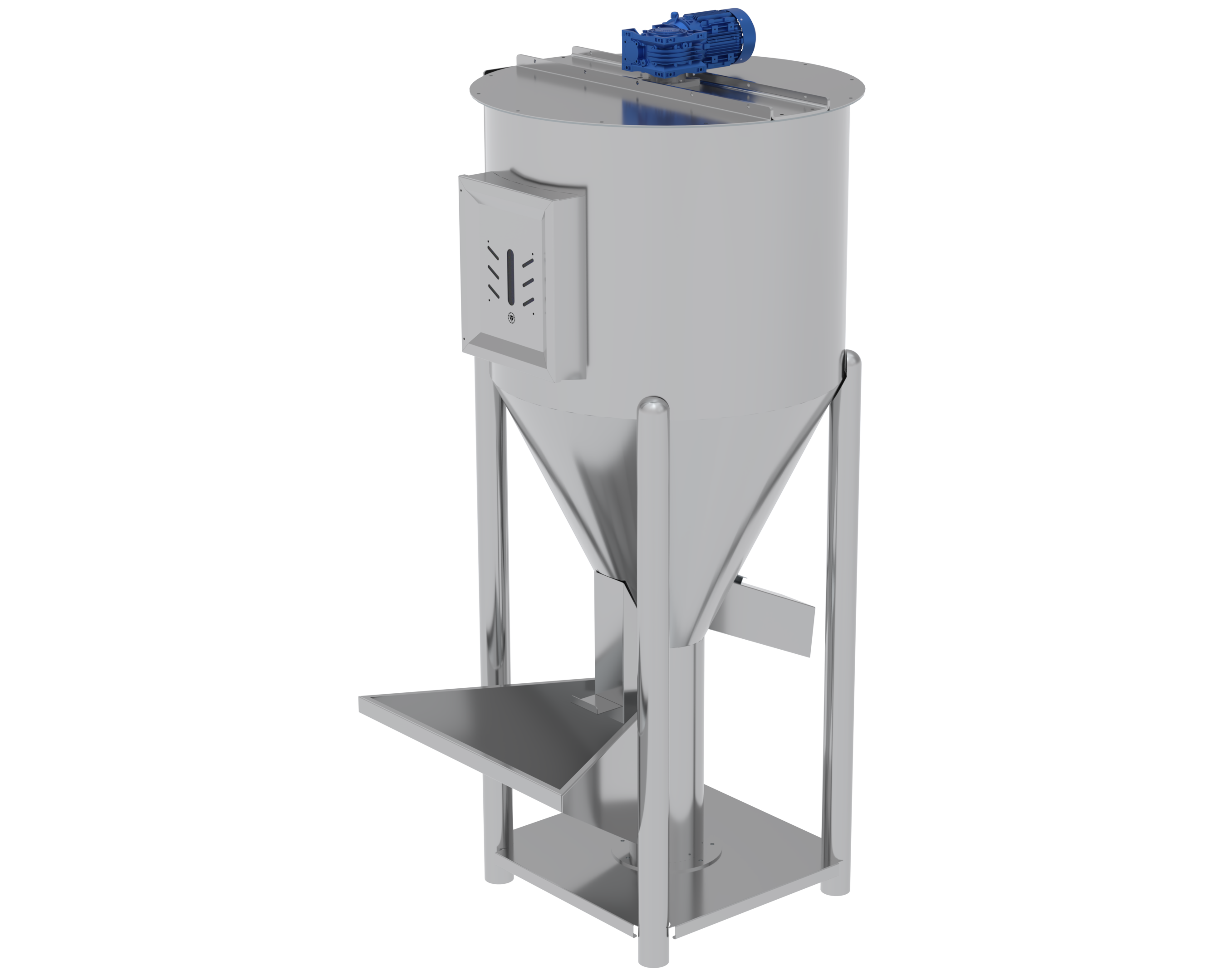

خلاط الذرة

مهمته خلط الذرة والمواد الاضافية مثل الزيت والماء، سعة الخلاط / 400 kg /
مزود بفتحة عيارية للتفريغ.
مزود بخزان ماء للتحكم بدرجة رطوبة الذرة مع مؤشر مستوى السائل.
مجهز بحماية ميكانيكية لعدم دخول يد العامل إلى الخلاط (شبك معدني).
مزود بفتحة للتنظيف والمراقبة ولبيان مستوى المواد داخله
حوض الخلاط مزود بمغناطيس لإزالة الشوائب المعدنية من الذرة إن وجدت.
مصنوع من الستانلس ستيل 304
استطاعة الكهرباء 380/220VAC 50HZ 3.75 Kw
الطول 180 cm
العرض 120 cm
الارتفاع 230 cm
رقم 001
الموديل THV-2024 SH-Z
صناعة تركية

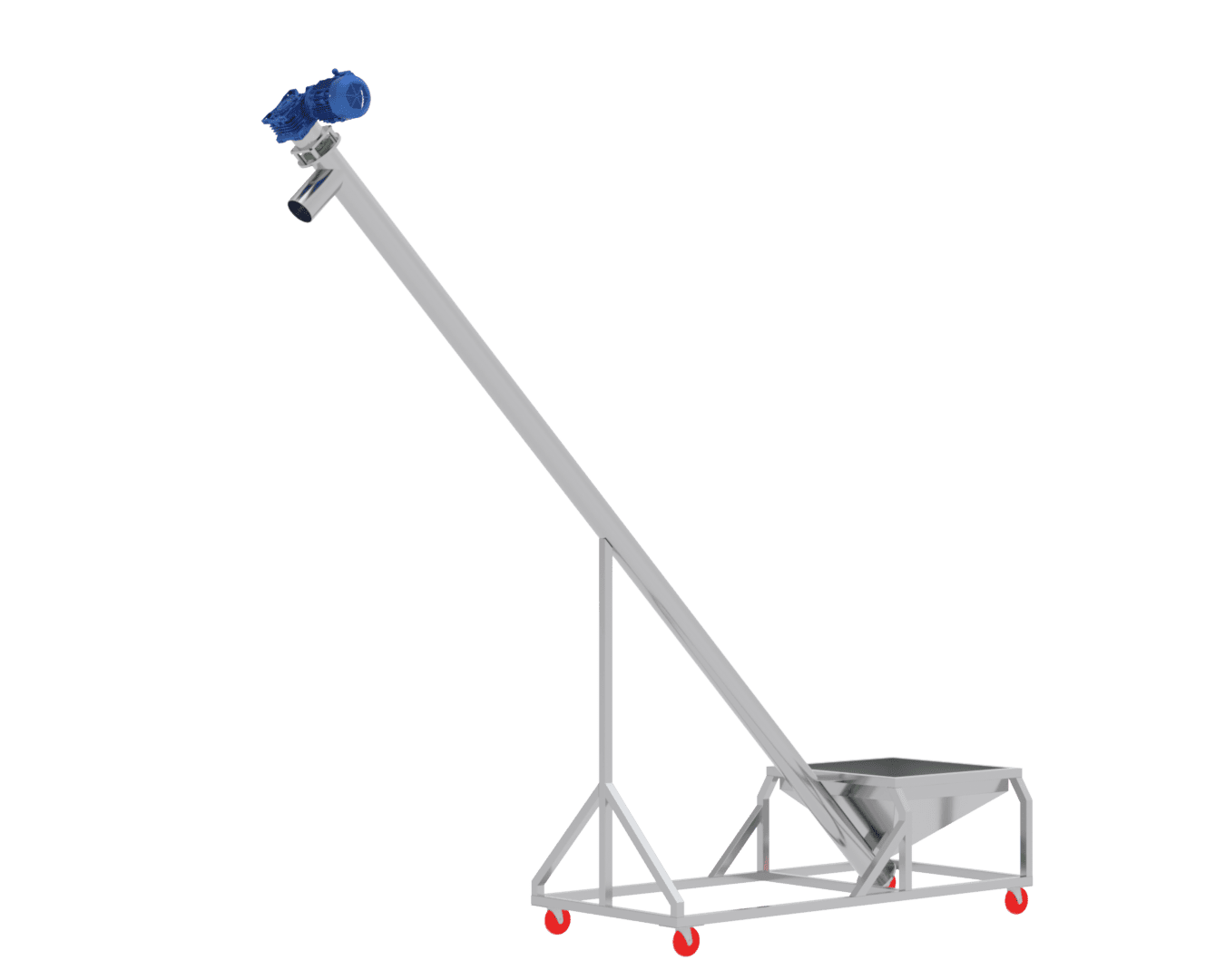

الناقل الحلزوني

مؤلف من خزان سعة /75 كغ/ مهمته استقبال خلطة الطحين من الخلاط ورفعها الى الاكسترودر بشكل آلي مجهز بحماية لعدم دخول يد العامل إلى داخل الحلزون مغطاة بشبك معدني. الناقل الحلزوني مزود بفتحة سفلية للتنظيف. مزود بآلية مغناطيسية لسحب الشوائب المعدنية إن وجدت داخل الطحين.
مصنوع من الستانلس ستيل 304
استطاعة الكهرباء 380/220VAC 50HZ 1.25 Kw
الطول 300 cm
العرض 90 cm
الارتفاع 240 cm
رقم 002
الموديل THV-2024 SH-Z
صنع في تركيا

الإكسترودر

الطاقة الإنتاجية من /200 kg / في الساعة
الحامل الرئيسي مصنوع من الفولاذ المطلي حرارياً بأحدث الأفران ومجهز بأرجل فولاذ عيارية، الوزن التقريبي للاكسترودر/1300/ كغ
معزول بالكامل بطبقة خارجية من الستانلس ستيل الغذائي عيار /304/ لسهولة عملية التنظيف.
علبة السرعة مصنوعة من أجود أنواع المعادن التي تتحمل ضغط ساعات العمل الطويلة، تم تصميم علبة السرعة الرئيسية لكي تعمل بشكل متواصل 24 ساعة.
الحلزونات مصنوعة من أجود المعادن ومعالجة بأحدث الأفران الحرارية
مزود بحلزون رئيسي لتغذية حلزون الضاغط بالمواد يتم التحكم به عن طريق انفرتر
يتم التحكم بسرعة جميع محركات الاكسترودر الكترونياً بواسطة ثلاث أجهزة انفرتر.
يتم التحكم بطول الحبة بواسطة سكين متغيرة السرعة بشكل الكتروني (انفرتر)
مزود بجهاز تسخين لبداية العمل يتم التحكم به الكترونياً ساعة حرارة.
الاكسترودر مجهز بآلية تبريد عن طريق الهواء
يتم التحكم بكافة عمليات الاكسترودر عن طريق لوحة تحكم رئيسية ذات نظام تهوية خاص للأماكن الحارة مع دواليب لسهولة الحركة.
لوحة التحكم معزولة بشكل محكم لأجل عدم نفاذ الغبار.
لوحة التحكم خارجية مستقلة عن هيكل الاكسترودر مزودة بثلاث فلاتر تهوية وثلاث مراوح تبريد.
تم تزويد لوحة التحكم لوحة كلاسيك للتحكم الكامل بآلية عمل الخط تم برمجة الخط لقراءة الأعطال إن وجدت اتوماتيكياً
برنامج قابل للتخزين الأتوماتيكي مرفق مع لوحة التحكم مخطط كهرباء تفصيلي.
مصنوع من الستانلس ستيل 304
استطاعة الكهرباء 380/220VAC 50HZ 22.5 Kw
الطول 230 cm
العرض 100 cm
الارتفاع 220 cm
رقم -003
الموديل THV-2024 SH-Z
صنع في تركيا

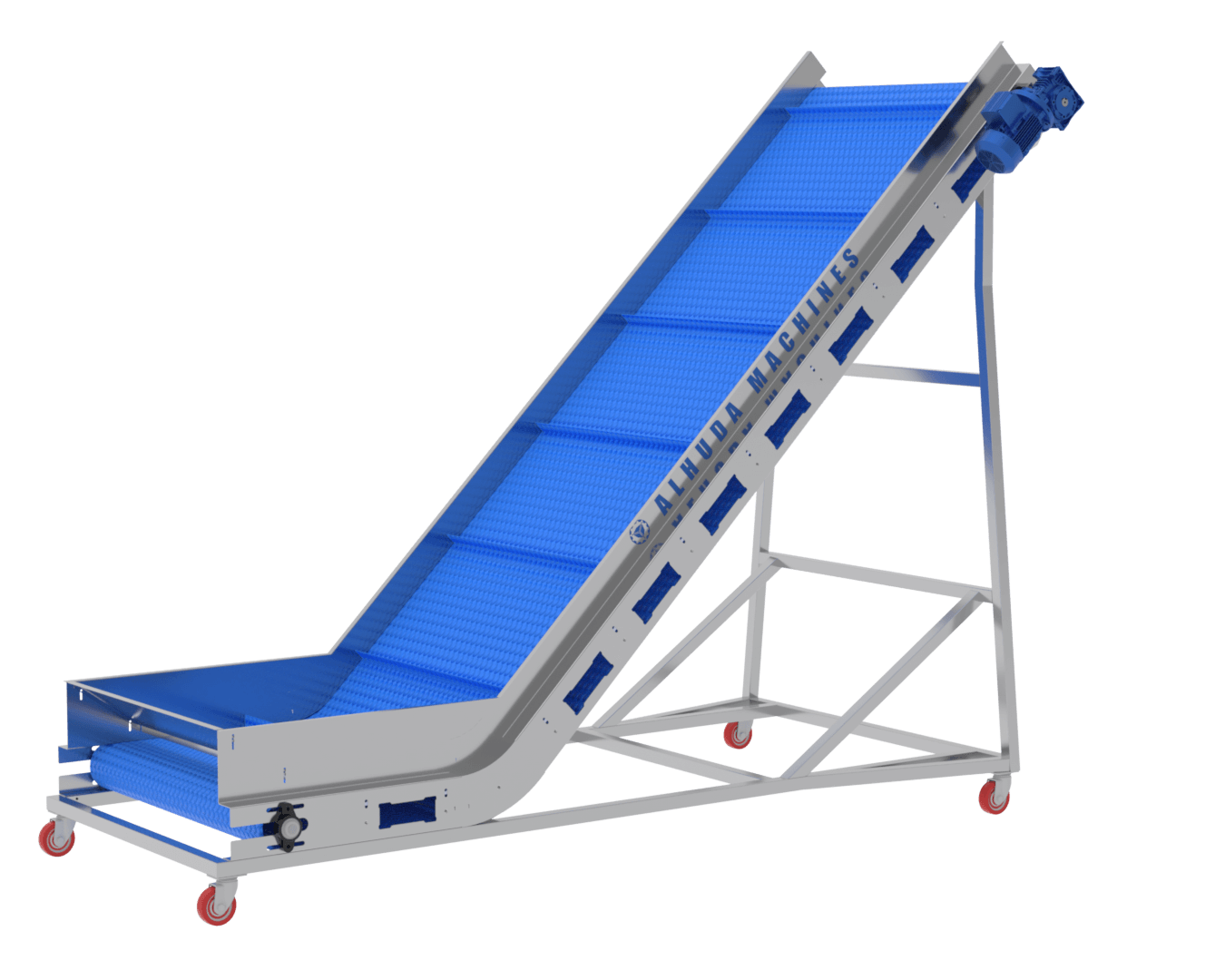

خط سير ناقل للمنتج

خط سير ناقل بلاستيك PVC غذائي مهمته استقبال الشيبس من القطاعة وتلقيمه الى القلاية.
مزود بدواليب لسهولة التحريك والتنظيف.
مصنوع من الستانلس ستيل 304
استطاعة الكهرباء 380/220VAC 50HZ 1.25 Kw
الطول 200 cm
العرض 80 cm
الارتفاع 170 cm
رقم 004
الموديل THV-2024 SH-Z
صنع في تركيا

الغربال

عبارة عن أسطوانة مثقبة تسمح بمرور حبات الشيبس الصغيرة من خلال ثقوب الغربال الاسطواني وظيفته ايضاً التخلص من الحبات التالفة قبل نزول المنتج بالقلاية وتجمع بخزان تحت الغربال يحمله هيكل الغربال يدور بسرعة متناسبة مع راسية رجاج التلقيم القلاية ايضاً يتم التحكم بسرعته آلياً.
مصنوع من الستانلس ستيل 304
استطاعة الكهرباء 380/220VAC 50HZ 3.75 Kw
الطول 170 cm
العرض 130 cm
الارتفاع 220 cm
رقم 005
الموديل THV-2024 SH-Z
صنع في تركيا

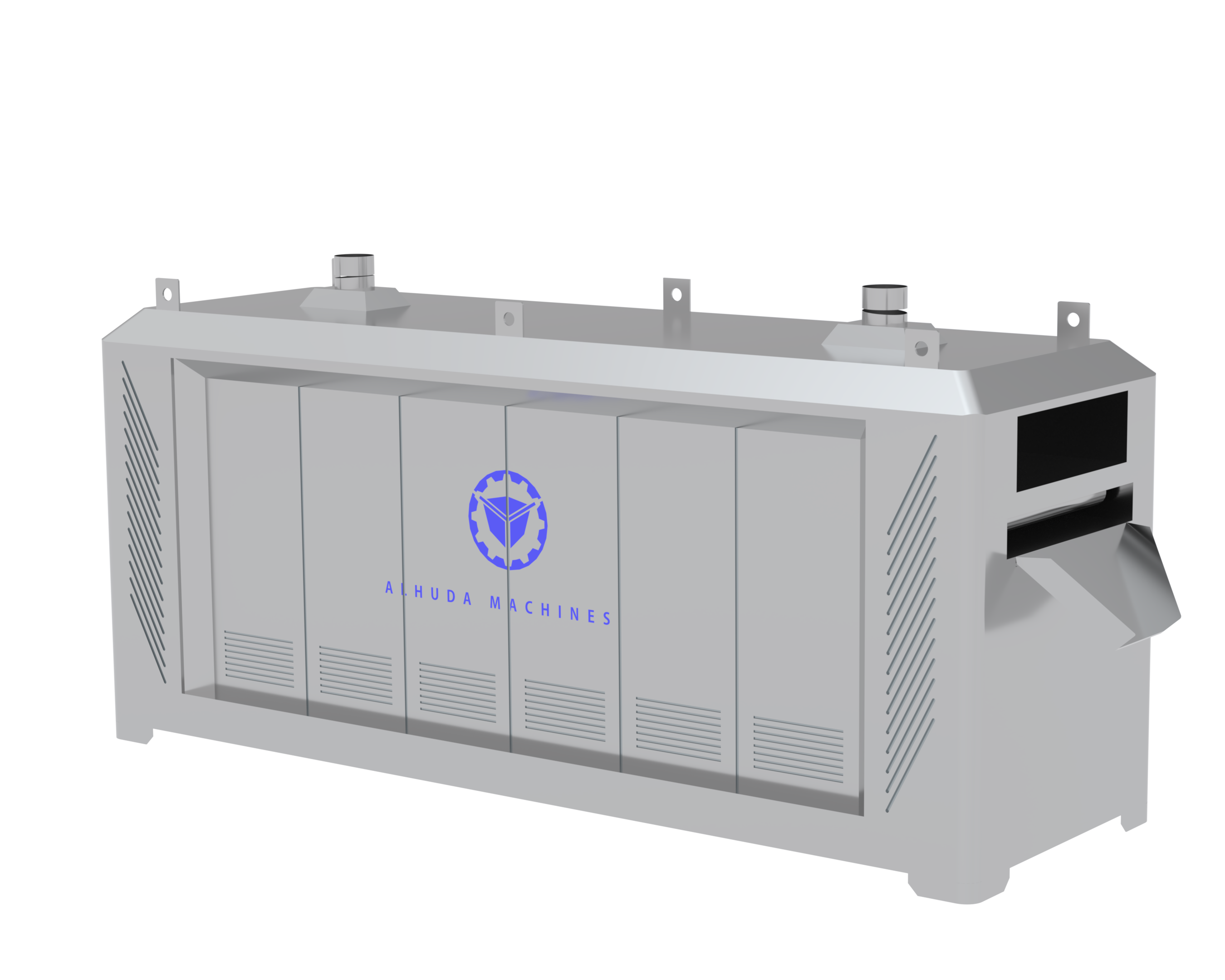

فرن شوي بالهواء الساخن

الخط مزود بفرن تجفيف وتحميص نظام هواء ساخن موديل امريكي
الطاقة الإنتاجية / 500 / كغ /ساعة بدرجة حرارة تحميص تصل الى / °300 /
يعمل على الديزل أو الغاز الطبيعي LPGحسب الطلب،
تم تزويد الفرن بآلية تنظيف أتوماتيكي للشبك الحامل لحبات الشيبس، تم تزويد الفرن بجهاز انفرتر لكل طابق للتحكم بالسرعة ومحرك لكل طابق للتحكم بسرعة الشبك.
تم تزويد الفرن بساعتي حرارة دقيقتان وقابلتان للبرمجة الاوتوماتيكية.
تم تزويد الفرن بحجرتي تسخين قابلتان للفك والتركيب لأجل أعمال الصيانة.
تم عزل الفرن بالكامل بطبقة من الليف الزجاجي العازل سماكة / 12 / سم من كل الجهات، مزود بآلية توزيع الهواء من الأعلى والأسفل مع آلية إعادة تدوير من الجوانب مزود بمروحة ضخ هواء ساخن مزود بمروحة سحب وتدوير الهواء مزود بلوحة تحكم خاصة بهيكل مستقل قابلة للفك والتركيب لسهولة الشحن وأعمال التنظيف
مزود بشاشة تحكم لمس مع نظام قراءة أعطال آلي عن طريق رسائل نصية. يتم التحكم بدوران مراوح ضخ الهواء الساخن وتدويره عن طريق أجهزة انفرتر.
مصنوع من الستانلس ستيل 304
استطاعة الكهرباء 380/220VAC 50HZ 10.5 Kw
الطول 700 cm
العرض 150 cm
الارتفاع 220 cm
رقم 006 2024/ 3 / 1 /
الموديل THV-2024 SH-Z
صنع في تركيا

خط سير ناقل للمنتج

خط سير ناقل مهمته استقبال الشيبس من الفرن ورفعه إلى المتبل مزود بدواليب لسهولة التحريك والتنظيف.
قشاط الناقل مصنوع من PVC أو البلاستيك الغذائي
مصنوع من الستانلس ستيل 304
استطاعة الكهرباء 380/220VAC 50HZ 1.25 Kw
الطول 200 cm
العرض 70 cm
الارتفاع 110 cm
رقم 007
الموديل THV-2024 SH-Z
صنع في تركيا

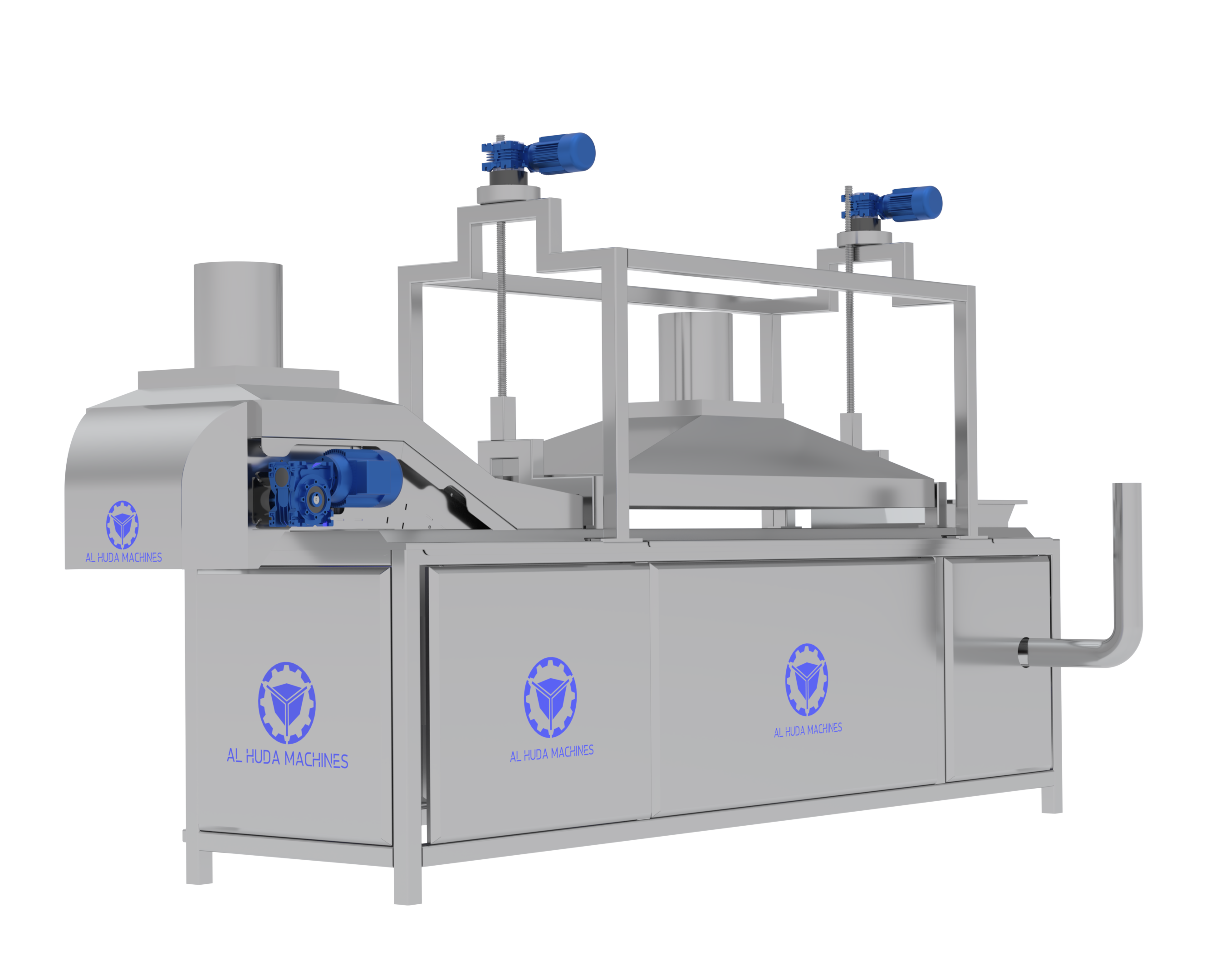

القلاية المستمرة

القلاية صممت لتعمل على مدار24 ساعة بطريقة هندسية مدروسة لسهولة تمرير حبات الشيبس داخل المقلى
المقلى هو عبارة عن حوض قلي يوجد بداخله الزيت يتم تمرير حبات الشيبس وتغطيسها وتقليبها بالزيت ونقلها الى آخر القلاية بمدة زمنية لا تتجاوز ال 15 ثانية لتكون حبات الشيبس نضىجت يتم رفع حبات الشيبس تدريجياً على خط سير شبك مدمج برجاج لنزع الزيت كمرحلة أولى.. مزودة بحجرة النار داخل القلاية سهلة التنظيف تعمل على تسخين الزيت عن طريق الحراق الذي يعمل على الديزل, تم عزل حجرة النار بالكامل بطبقة من الليف الزجاجي سماكة / 10 cm/ من كل الاتجاهات والجسم الخارجي للحفاظ على سلامة الأشخاص العاملين وللحفاظ على ثبات حرارة الزيت على الدرجة المطلوبة وتوفير الديزل.
مصنوع من الستانلس ستيل 304
استطاعة الكهرباء 380/220VAC 50HZ 10.5 Kw
الطول 450 cm
العرض 130 cm
الارتفاع 200 cm
رقم 008
الموديل THV-2024 SH-Z
صنع في تركيا

خزانا الزيت

مهمتهما تعويض القلاية بالزيت عند الحاجة سعة كل خزان منهما 320 لترمن الزيت.
تم تصميمهما دبل جاكيت ليتم ملؤهم بالماء ويتم الحفاظ على الحرارة ومنع الزيت من التجمد خاصة في فصل الشتاء ويوجد بهما سخانان لكل خزان.
سماكة الخزان 3 MM وقواعد 3 انش سماكة 3 MM
الخزان مزود بمضختين واحدة لتعويض الزيت والثانية إلى الفلتر.
وظيفة الخزان الأول تغذية القلاية بالزيت الجديد عند الحاجة أوتوماتيكاً. أما وظيفة الخزان الثاني تخزين الزيت القديم المقلي به.
مصنوع من الستانلس ستيل 304
استطاعة الكهرباء 380/220VAC 50HZ 3.75 Kw
الطول 100 cm
العرض 90 cm
الارتفاع 140 cm
رقم 009
الموديل THV-2024 SH-Z
صنع في تركيا

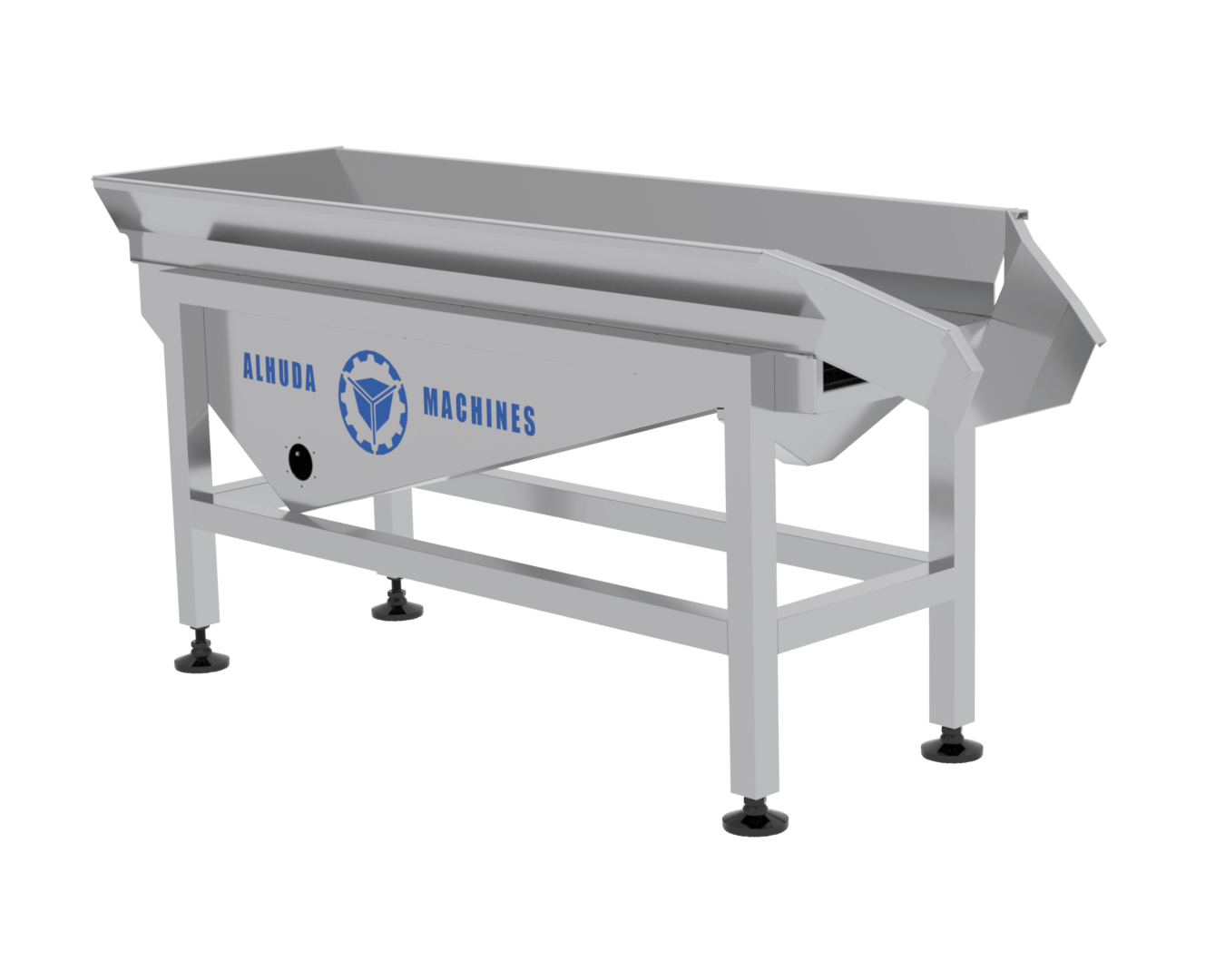

رجاج تنشيف الزيت

مهمته تنشيف الزيت من الشيبس وهو عبارة عن خط ناقل حركي هزاز يعمل على أربع مراحل بشكل تدريجي لتصفية الزيت من الشيبس
مصنوع من الستانلس ستيل 304
استطاعة الكهرباء 380/220VAC 50Hz 3.75 Kw
الطول 270 cm
العرض 100 cm
الارتفاع 110 cm
رقم 010
الموديل THV-2024 SH-Z
صنع في تركيا

خط سير تبريد

خط سير ناقل شبك مهمته تبريد شرائح الشيبس وترييحها قبل دخول مرحلة النكهة ونقلها إلى داخل المتبل
مصنوع من الستانلس ستيل 304
استطاعة الكهرباء 380/220VAC 50HZ 1.25 Kw
الطول 300 cm
العرض 70 cm
الارتفاع 100 cm
رقم 011
الموديل THV-2024 SH-Z
صنع في تركيا

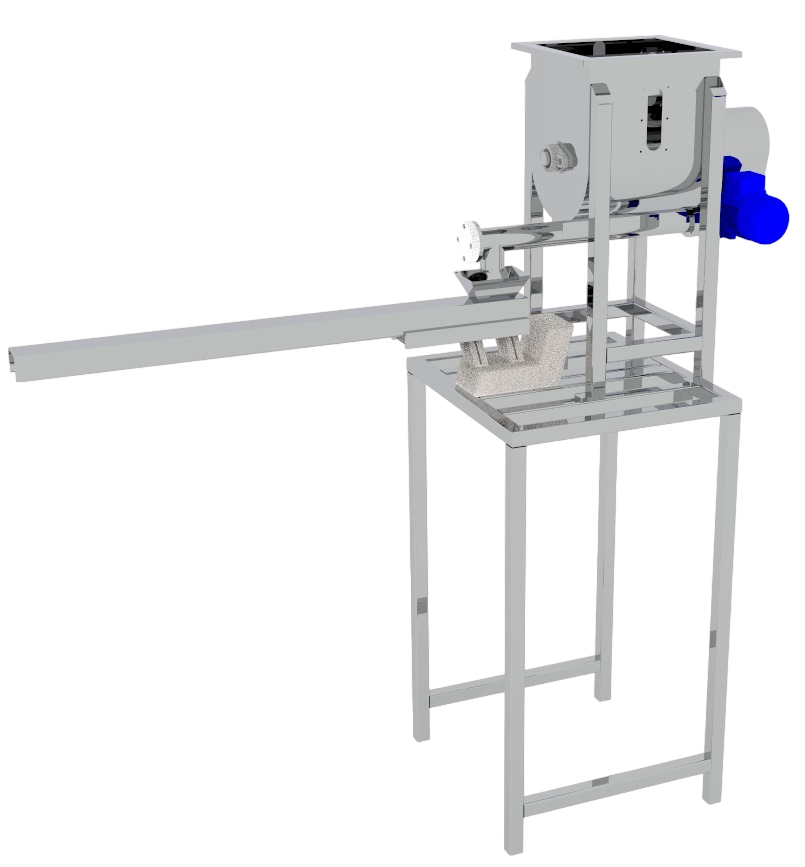

جهاز التنكيه-البهاره

هو عبارة عن خزان مزود بجهاز خلط وتحريك بودرة النكهة. مزود بحلزون أفقي للتغذية.مزود بجهاز انفرتر للتحكم بكمية النكهة المتدفقة إلى هزاز الرش بشكل دقيق، للضبط والمعايرة مزود بدارة الكترونية تم تصميمها بشكل يسمح لها بتوزيع بودرة النكهة بشكل ممتاز وتلبيس حبات الشيبس
مصنوع من الستانلس ستيل 304
استطاعة الكهرباء 380/220VAC 50Hz 3.75 Kw
الطول 300 cm
العرض 70 cm
الارتفاع 100 cm
رقم 012
الموديل THV-2024 SH-Z
صنع في تركيا

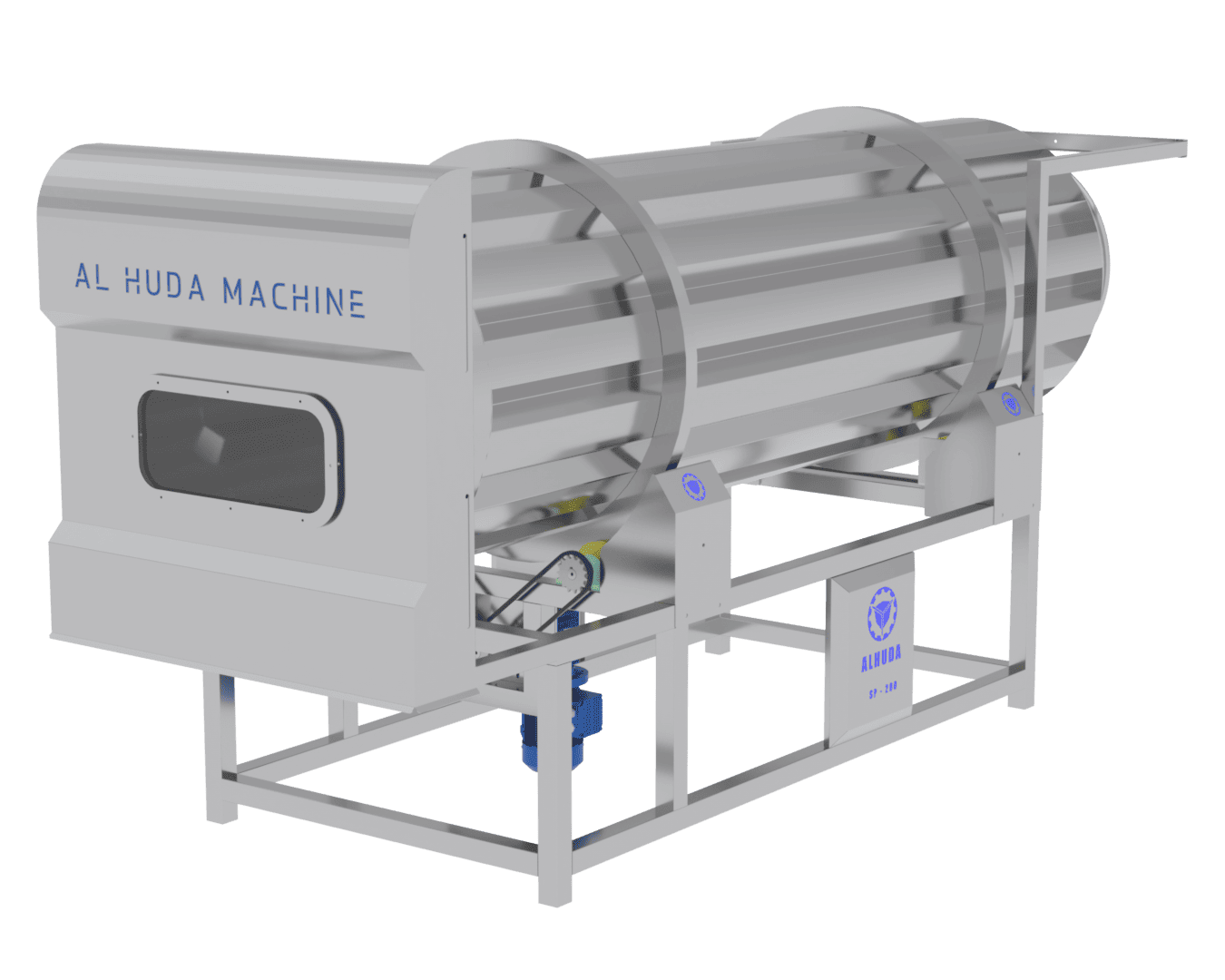

اسطوانة تلبيس النكها المتبل

هيا عبارة عن أسطوانة نلبيس النكها يتم التحكم بسرعتها بشكل الكتروني عن طريق انفرتر, الحراشف في المتبل مصنعة بحيث تمنع تجمع وتكتل النكهة وللحصول على أفضل نتيجة تنكيه عن طريق عملية تدوير حبات الشيبس بشكل بطيء ومتجانس أثناء رش النكهة , والمتبل قابل للمعايرة للتحكم بزمن مرور الشيبس بداخله وتم تزويد اسطوانة التطعيم بآلية طرد الشوائب وحبات الشيبس الصغيرة جداً الغير مرغوب بها والتي قد نجمت عن الدوران.
مصنوع من الستانلس ستيل 304
استطاعة الكهرباء 380/220VAC 50Hz 3.75 Kw
الطول 300 cm
العرض 120 cm
الارتفاع 150 cm
رقم 013
الموديل THV-2024 SH-Z
صنع في تركيا

خط سير ناقل ملقم الات التعبئة

خط سير سطلي اوتوماتيك كامل مهمته استقبال المنتج من مرحلة النكهة ونقله وتوزيعه بانتظام الى 5 آلات تعبئة وتغليف.
هيكل السير الناقل+ (STAINLESS STEEL 304)
(PVC حرف Z) مع خزان ورجاج ودارة تحكم وحساسات ألكترونية لتغذية الآلة بالمنتج بشكل آلي للحفاظ على شرائح شيبس البطاطس من الكسر.
مصنوع من الستانلس ستيل 304
استطاعة الكهرباء 380/220VAC 50HZ 3.75 Kw
الطول 10 cm
العرض 100 cm
الارتفاع 420 cm
رقم 014
الموديل THV-2024 SH-Z
صنع في تركيا

آلات التعبئة والتغليف الوزنية نظام كنتنيو مستمر عدد3

تم تصنيعها باستخدام أحدث التقنيات العالمية لتلبي احتياجات العملاء من أنظمة وحساسات قيادة ومراقبة وحساسات ضوئية في تصنيع هذه الآلة لتعطي سرعة عالية واستمرارية في العمل على مدار 24 ساعة.
-آلة تعبئة وتغليف كافة انواع الشيبس – البزورات - المكسرات
- نظام العمل بالكامل يعتمد على محركات سيرفو
- الطاقة الإنتاجية على حسب الوزن
- نظام تحكم متطور ذو استجابة سريعة PLC من شركة DELTA
- شاشة لمس الكترونية 10 بوصة من شركة DELTA
- الآلة مزودة بمحرك خطوي لتحريك سلم حمال الرول بشكل آلي يتم التحكم بها من الشاشة
- الآلة مزودة بمحرك خطوي لتعويض سحب الرول بالإضافة لتنبيه مسؤول التشغيل عن انتهاء الرول.
– الآلة مزودة بحساسات أمان لسلامة مسؤول التشغيل.
– الآلة مزودة بعداد إنتاج ومراقبة يومي وشامل.
– نوع الرول المستخدم للآلة (سيلوفان مدمج).
- سير ناقل للعبوات الجاهزة.
- طابعة تاريخ.
- مجموعة الوزن الذكية.
- منصة لتثبيت جهاز الوزن.
مصنوع من الستانلس ستيل .304
استطاعة الكهرباء 380/220VAC 50HZ 15.25 Kw
الطول 230 cm
العرض 130 cm
الارتفاع 200 cm
رقم 015
الموديل THV-2024 SH-Z
صنع في تركيا

اجزء الكهرباء ولوحات التحكم

القواطع ماركةSchneider

الكونتكتورات ماركة Schneider

شاشة التحكم delta

الإنفرترات delta

المحركات شركة GAMAK

علب السرعة ماركة YILMAZ

اوحسب طلب العميل

المعلومات الاساسية

نحن شركة الهدى نتحمل كامل المسؤولية عن أي خلل بالمواصفات والشروط حيث يتم تجريب الخط بأرض شركة الهدى وفي حال لم يناسب العميل يحق للعميل استرجاع المبلغ المدفوع
صناعة تركية بتقنية ألمانية تمتد لأكثرَمن عشرين عاماً
صناعاتنا حائزة على شهادات الجودة العالمية
الهدى خبرة أجيال في عالم الصناعة وإبداع العصروالتطويرنحوالمستقبل
الخط ينتج أكثر من 30 شكل
طول الخط بالكامل 42 متر- عرض 3 متر
الخط يحتاج مساحة 400 م²
لا تتردد بطلب أي استفسار
الهدى خيارك الأمثل
لإضافة أي تعديل يرجى مراسلتنا ِليتم تزويدكم بكامل المعلومات بالتفصيل.
