خط انتاج شيبس الذرة طاقة انتاجية 200 kg اتمتيك بالكامل يشمل ثلاث الات تعبئة وتغليف نظام حجمي
نحن شركة الهدى نتحمل كامل المسؤولية عن أي خلل بالمواصفات والشروط حيث يتم تجريب الخط بأرض شركة الهدى وفي حال لم يناسب العميل يحق للعميل استرجاع المبلغ المدفوع صناعة تركية بتقنية ألمانية تمتد لأكثرَمن عشرين عاماً صناعاتنا حائزة على شهادات الجودة العالمية الهدى خبرة أجيال في عالم الصناعة وإبداع العصروالتطويرنحوالمستقبل الخط ينتج أكثر من 30 شكل طول الخط بالكامل 27 متر- عرض 3 متر الخط يحتاج مساحة 300 م² لا تتردد بطلب أي استفسار الهدى خيارك الأمثل لإضافة أي تعديل يرجى مراسلتنا ِليتم تزويدكم بكامل المعلومات بالتفصيل.
اجزاء خط انتاج شيبس الذره
1_خلاط الذرة
2_الناقل الحلزوني
3_الاكسترودر
4_سير ناقل للمنتج
5_فرن شوي على الهواء الساخن
6_خزانات مجموعه خلط النكهه
7_مضخه النكهه
8_اسطوانه التنكيه المتبل
9_خط تصير ملقم الات التعبئه
10_الات التعبئه والتغليف

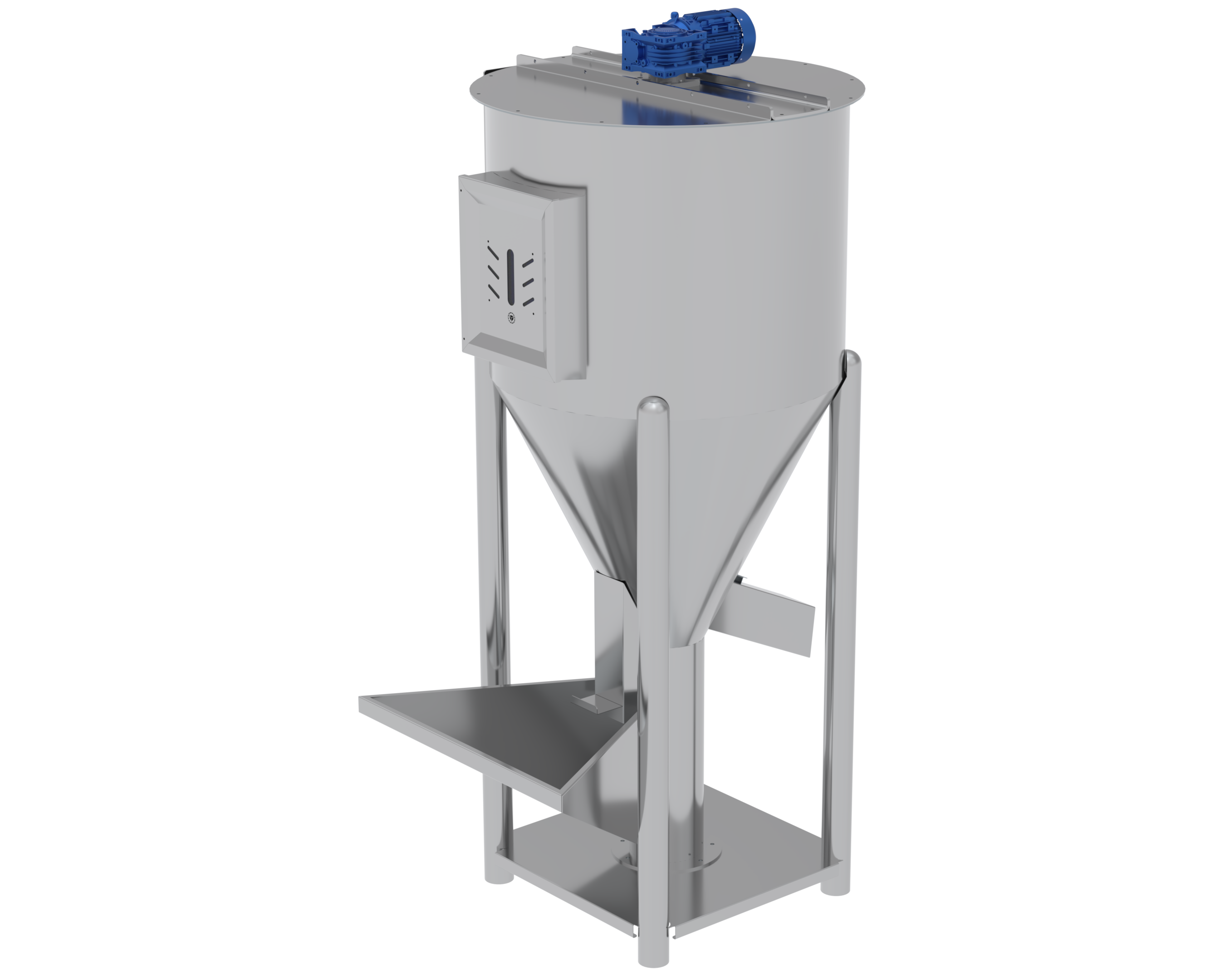

خلاط الذرة
مهمته خلط الذرة والمواد الإضافية مثل الزيت والماء سعة الخلاط / 400 / كغ.
مزود بفتحة عيارية للتفريغ.
مزود بخزان ماء للتحكم بدرجة رطوبة الذرة مع مؤشر المستوى.
مجهز بحماية ميكانيكية لعدم دخول يد العامل إلى الخلاط (شبك معدني).
مزود بفتحة للتنظيف والمراقبة ولبيان مستوى المواد داخله.
حوض الخلاط مزود بمغناطيس لإزالة الشوائب المعدنية من الذرة إن وجدت.
مصنوع من الستانلس ستيل 304
استطاعة الكهرباء 380/220VAC 50HZ 3.75 Kw
الطول 180 cm
العرض 120 cm
الارتفاع 230 cm
رقم 001
الموديل THV-2024PV-Z
صناعة تركية

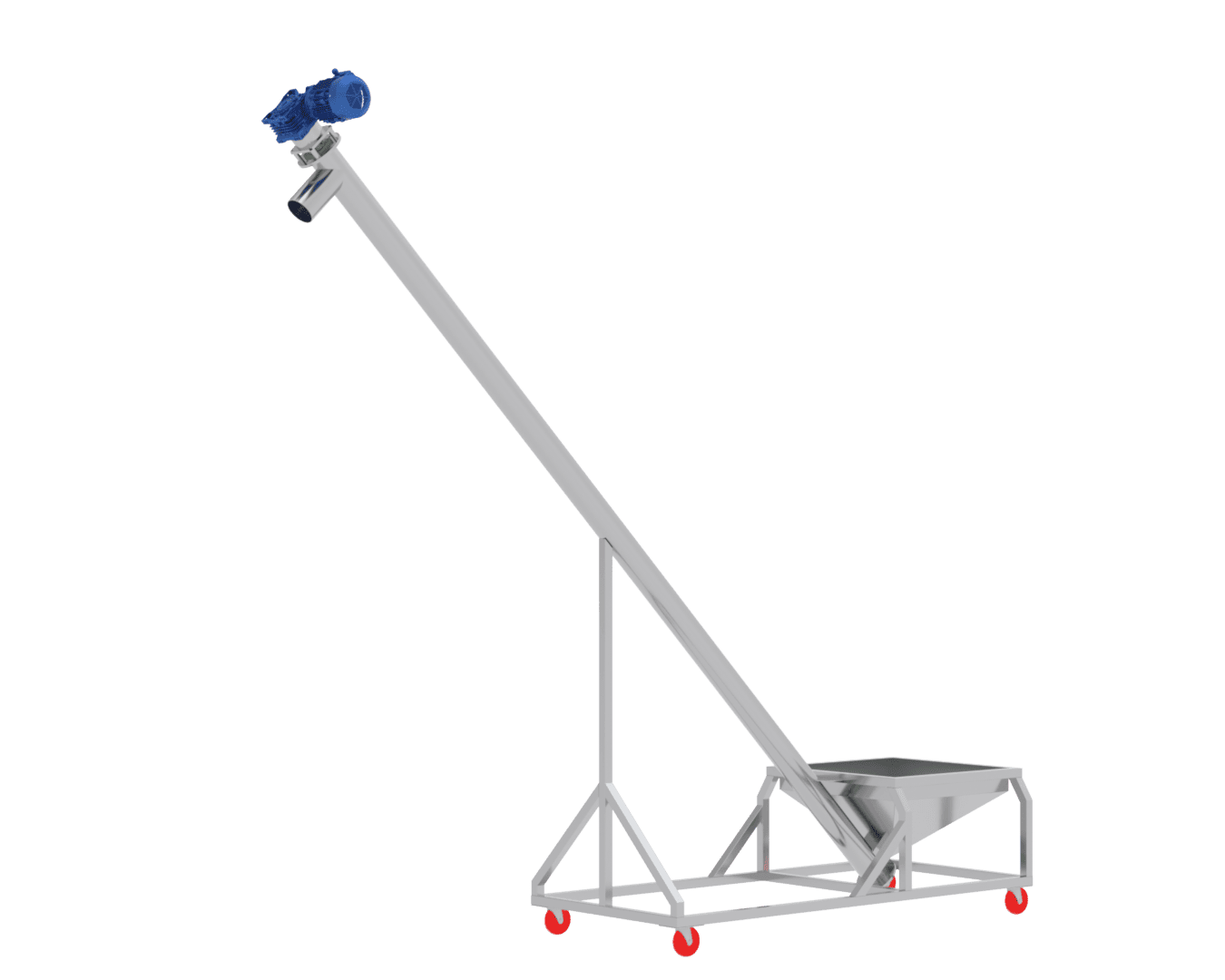

الناقل الحلزوني
مؤلف من خزان سعة / 75 كغ/
مزود بفتحة سفلية للتنظيف يعمل على تغذية المواد إلى الاكسترودر بشكل آلي مجهز بحماية ميكانيكية لعدم دخول يد العامل إلى داخل الخلاط (شبك معدني)
مزود بآلية مغناطيسية لسحب الشوائب المعدنية داخل الذرة إن وجدت.
مصنوع من الستانلس ستيل 304
استطاعة الكهرباء 380/220VAC 50HZ 1.25 Kw
الطول 300 cm
العرض 90 cm
الارتفاع 250 cm
رقم 002
الموديل THV-2024PV-Z
صناعة تركية

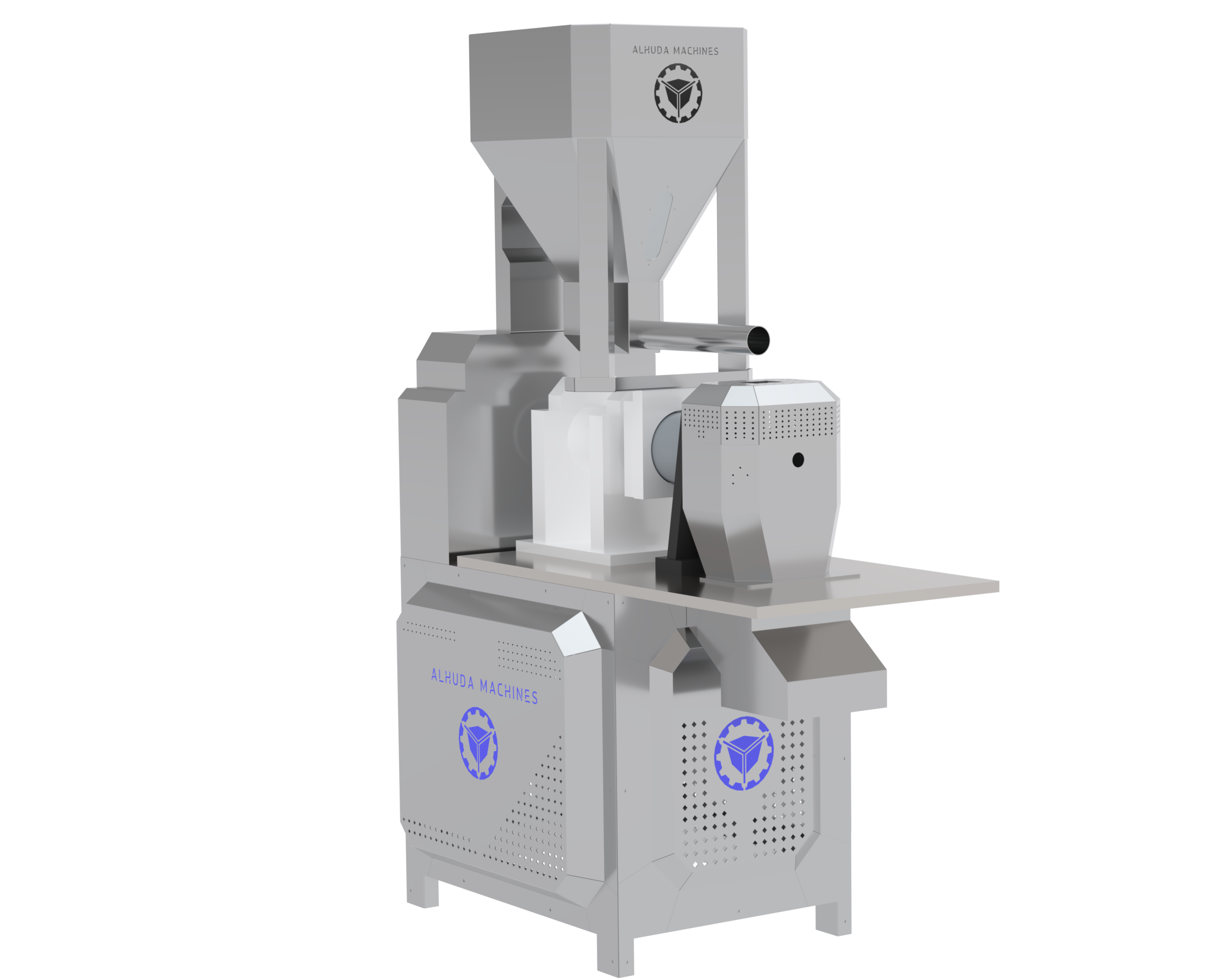

الإكسترودر
مهمته تفجير وتشكيل حبات الشيبس على حسب الرغبة.
الطاقة الإنتاجية من / 175 الى200 / كغ في الساعة حسب شكل الحبة المطلوبة.
علبة السرعة مصنوعة من أجود أنواع المعادن التي تتحمل ضغط ساعات العمل الطويلة.
تم تصميم علبة السرعة الرئيسية لكي تعمل 24ساعة بشكل متواصل.
الرولمانات صناعة سويدية ويابانية ماركة .SKF
الحلزونات مصنوعة من أجود المعادن ومعالجة بأحدث الأفران الحرارية. مزود بحلزون رئيسي لتغذية حلزون الضاغط بالمواد ويتم التحكم به عن طريق انفرتر.
يتم التحكم بسرعة جميع محركات الاكسترودر الكترونياً بواسطة ثلاث اجهزة انفرتر.
يتم التحكم بطول الحبة بواسطة سكين متغيرة السرعة بشكل الكتروني (انفرتر).
مزود بجهاز تسخين لبداية العمل يتم التحكم به الكترونياً, ساعة حرارة
الاكسترودر مجهز بآلية تبريد عن طريق الماء.
الاكسترودر مجهز بآلية تبريد عن طريق الهواء.
يتم التحكم بكافة عمليات الإكسترودر عن طريق لوحة تحكم رئيسية ذات نظام تهوية خاص للأماكن الحارة.
لوحة التحكم معزولة بشكل محكم لأجل عدم نفاذ الغبار.
لوحة التحكم خارجية مستقلة عن هيكل الاكسترودر مزودة بفلاتر تهوية.
تم تزويد لوحة التحكم لوحة كلاسيكي للتحكم الكامل بآلية عمل الخط كما تم برمجة الخط لقراءة الأعطال إن وجدت أوتوماتيكيا.
مصنوع من الستانلس ستيل 304
استطاعة الكهرباء 380/220VAC 50HZ 39.75 Kw
الطول 180 cm
العرض 120 cm
الارتفاع 240 cm
رقم 003
الموديل THV-2024PV-Z
صناعة تركية

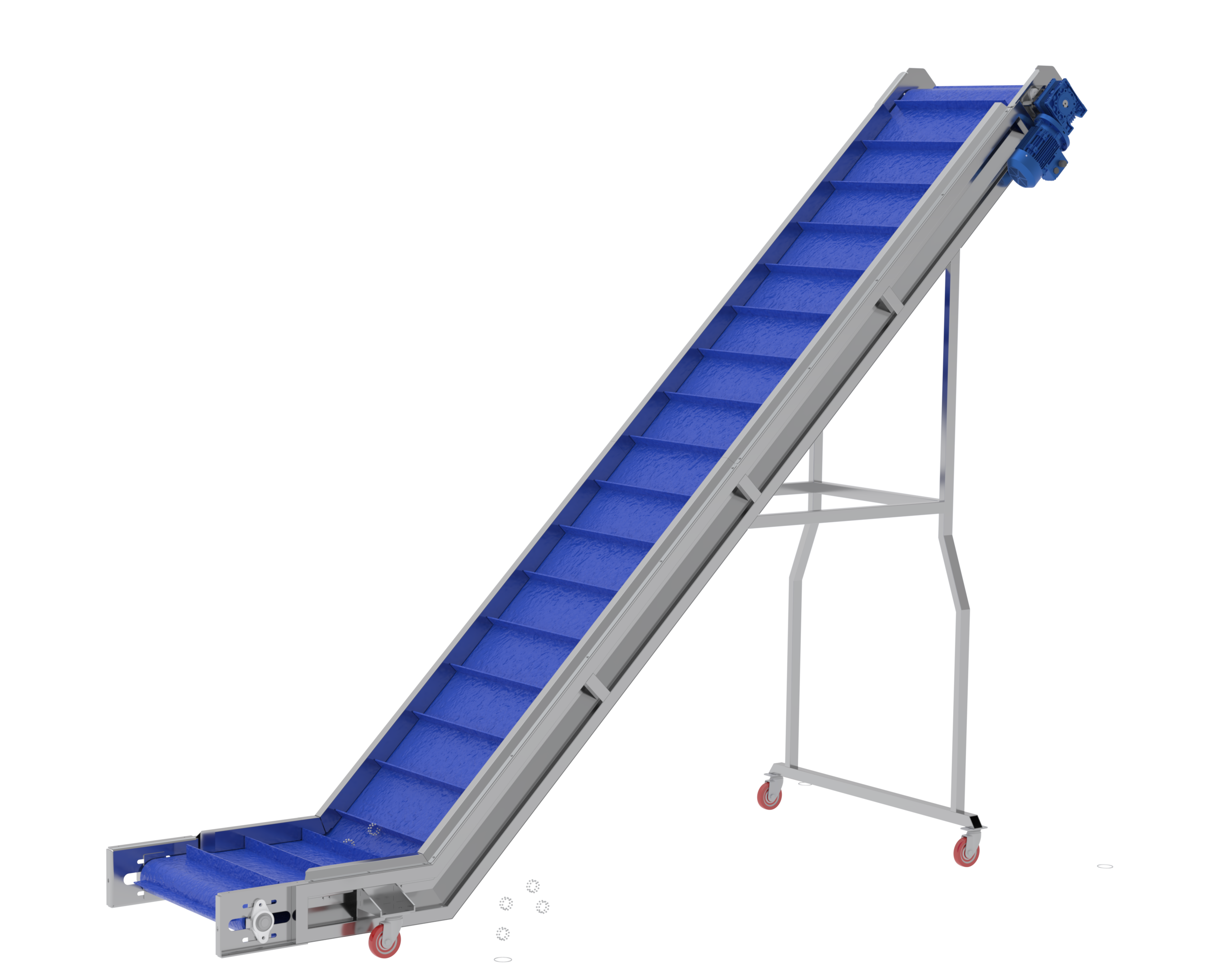

سير ناقل للمنتج
سير ناقل مصنوع من الستانلس ستيل الغذائي عيار /304/
مزود بدواليب لسهولة التحريك والتنظيف
قشاط الناقل مصنوع من PVC أو البلاستيك الغذائي لنقل المواد من الاكسترودر الى الفرن.
مزود بفتحات تنظيف.
مزود بفراشي تنظيف آلي.
مصنوع من الستانلس ستيل 304
استطاعة الكهرباء 380/220VAC 50HZ 1.25 Kw
الطول 300 cm
العرض 80 cm
الارتفاع 200 cm
رقم 004
الموديل THV-2024PV-Z
صناعة تركية

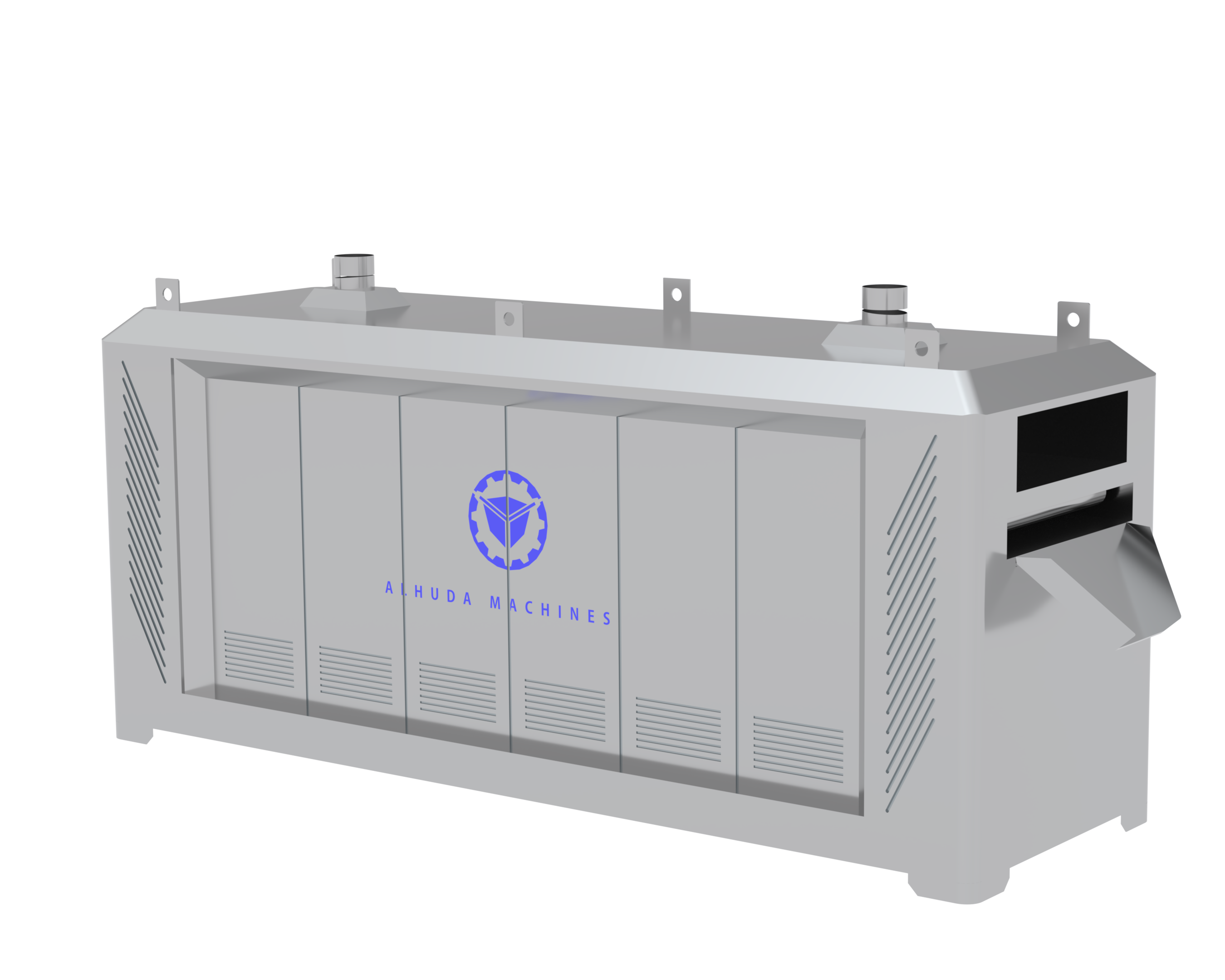

فرن شوي على الهواء الساخن
الخط مزود بفرن تجفيف وتحميص نظام هواء ساخن موديل امريكي
الطاقة الإنتاجية / 500 / كغ في الساعة بدرجة حرارة تحميص تصل الى / °300 /
يعمل على الديزل او الغاز الطبيعي LPG حسب الطلب،
تم تزويد الفرن بآلية تنظيف أتوماتيكي للشبك الحامل لحبات الشيبس كما تم تزويد الفرن بجهاز انفرتر لكل طابق للتحكم بالسرعة ومحرك لكل طابق للتحكم بسرعة الشبك.
تم تزويد الفرن بساعتي حرارة دقيقتان وقابلتان للبرمجة الاوتوماتيكية.
تم تزويد الفرن بحجرتي تسخين قابلتان للفك والتركيب لأجل اعمال الصيانة.
تم عزل الفرن بالكامل بطبقة من الليف الزجاجي العازل سماكة / 12 / سم من كل الجهات مزود بآلية توزيع الهواء من الأعلى والأسفل مع آلية إعادة تدوير من الجوانب مزود بمروحة ضخ هواء ساخن ومروحة ثانية لسحب وتدوير الهواء ومزود بلوحة تحكم خاصة بهيكل مستقل قابلة للفك والتركيب لسهولة الشحن وأعمال التنظيف.
مزود بشاشة تحكم لمس مع نظام قراءة أعطال آلي عن طريق رسائل نصية. يتم التحكم بدوران مراوح ضخ الهواء الساخن وتدويره عن طريق أجهزة انفرتر.
مصنوع من الستانلس ستيل 304
استطاعة الكهرباء 380/220VAC 50HZ 10.5 Kw
الطول 700 cm
العرض 150 cm
الارتفاع 220 cm
رقم 005
الموديل THV-2024PV-Z
صناعة تركية

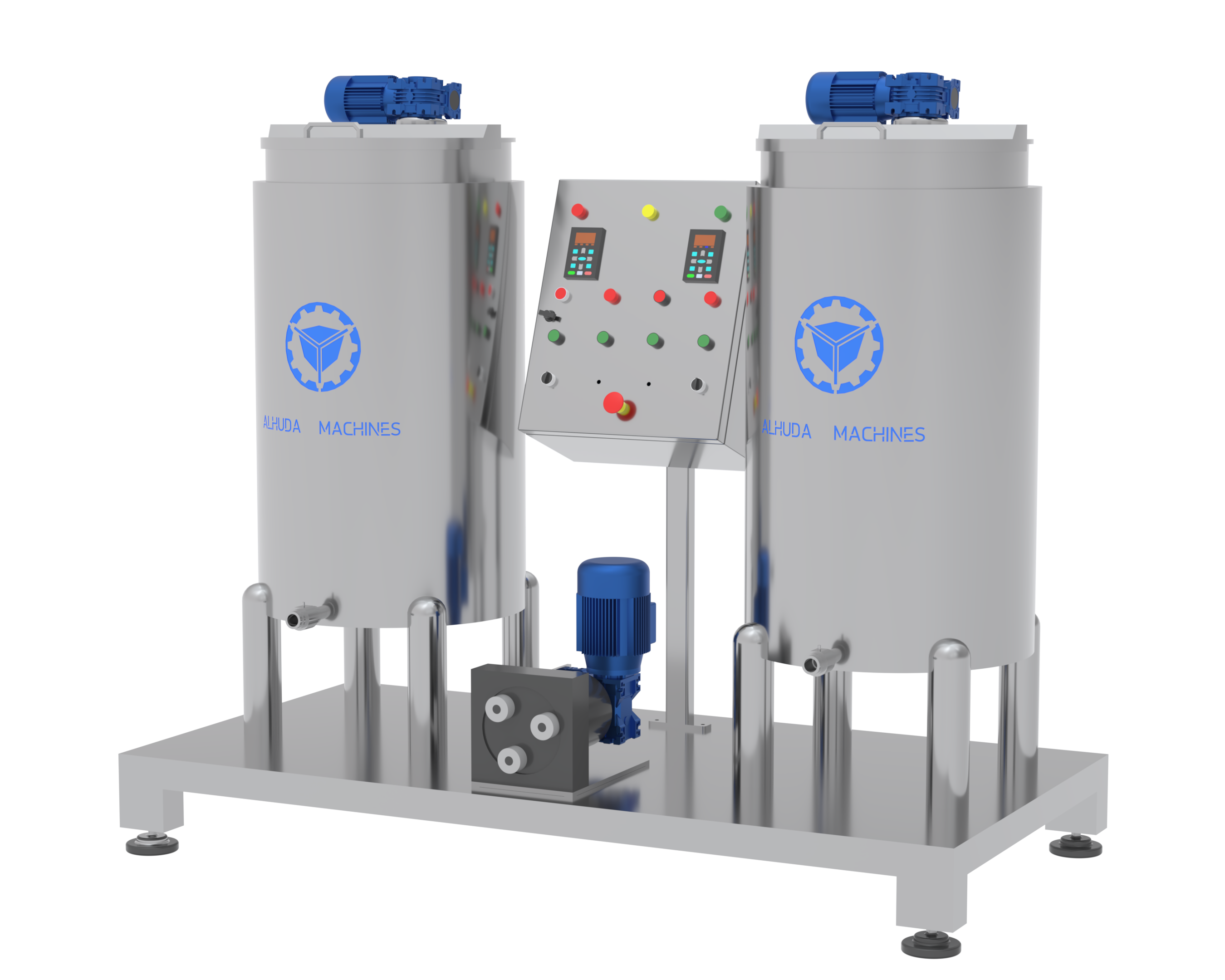

خزانا خلاط النكهة
مهمتهما خلط النكهة مع الزيت / سعة الخلاط 200 / لتر مصنوع بشكل دبل جاكيت لأجل التسخين الغير مباشر، يتم ربط خلاطات النكهة مع المضخة على شاسيه واحدة مصنوعة من الحديد المطلي حرارياً ومغطى بالستانلس ستيل مزود بدواليب لسهولة الحركة والتنظيف.
مزود بساعة حرارة لمراقبة درجة حرارة الماء الساخن في الخلاطات مزود بمؤشر لبيان مستوى الماء الساخن بداخله.
مصنوع من الستانلس ستيل 304
استطاعة الكهرباء 380/220VAC 50HZ 3.75 Kw
الطول 200 cm
العرض 120 cm
الارتفاع 170 cm
رقم 006
الموديل THV-2024PV-Z
صناعة تركية
اسطوانة التنكية المتبل
هو عبارة عن أسطوانة دوارة يتم التحكم بسرعته بشكل الكتروني عن طريق انفرتر يتم تزويده ببخاخ نكهة موديل امريكي متطور قابل للمعايرة, يتم تزويد المتبل بغطاء من طرف خروج المواد ودواليب لسهولة التحريك والتنظيف , الحراشف في المتبل مصنعة بحيث تمنع تجمع تكتل النكهة وللحصول على أفضل نتيجة تنكيه عن طريق عملية تدوير حبات الشيبس بشكل بطيء ومتجانس اثناء رش النكهة والمتبل قابل للمعايرة للتحكم بزمن مرور الشيبس بداخله وتم تزويد اسطوانة التطعيم بآلية طرد الشوائب وحبات الشيبس الصغيرة جداً الغير مرغوب بها والتي قد نجمت عن طريق الدوران.
مصنوع من الستانلس ستيل 304
استطاعة الكهرباء 380/220VAC 50HZ 3.75 Kw
الطول 300 cm
العرض 120 cm
الارتفاع 150 cm
رقم 007
الموديل THV-2024PV-Z
صناعة تركية
مضخة النكهة
هيكل المضخة مصنوع من الألمنيوم الأوربي الصلب تم تثبيت المضخة على منصة حاملة مصنوعة من الستانلس ستيل الغذائي / 304 / مزودة بدواليب، نظام العمل المص والضخ المتناوب (تقنية أمريكية لتوفير استهلاك الطعم) عبارة عن محرك انكرناج موصول مع مضخة ألمنيوم صلبة.
سهلة الصيانة والتنظيف مزودة بخرطوم سليكون غذائي.
يتم التحكم بكمية النكهة أو الطعم بشكل الكتروني دقيق عن طريق جهاز انفرتر.
مصنوع من الستانلس ستيل 304
استطاعة الكهرباء 380/220VAC 50HZ 1.125 Kw
الطول 80 cm
العرض 50 cm
الارتفاع 70 cm
رقم 008
الموديل THV-2024PV-Z
صناعة تركية

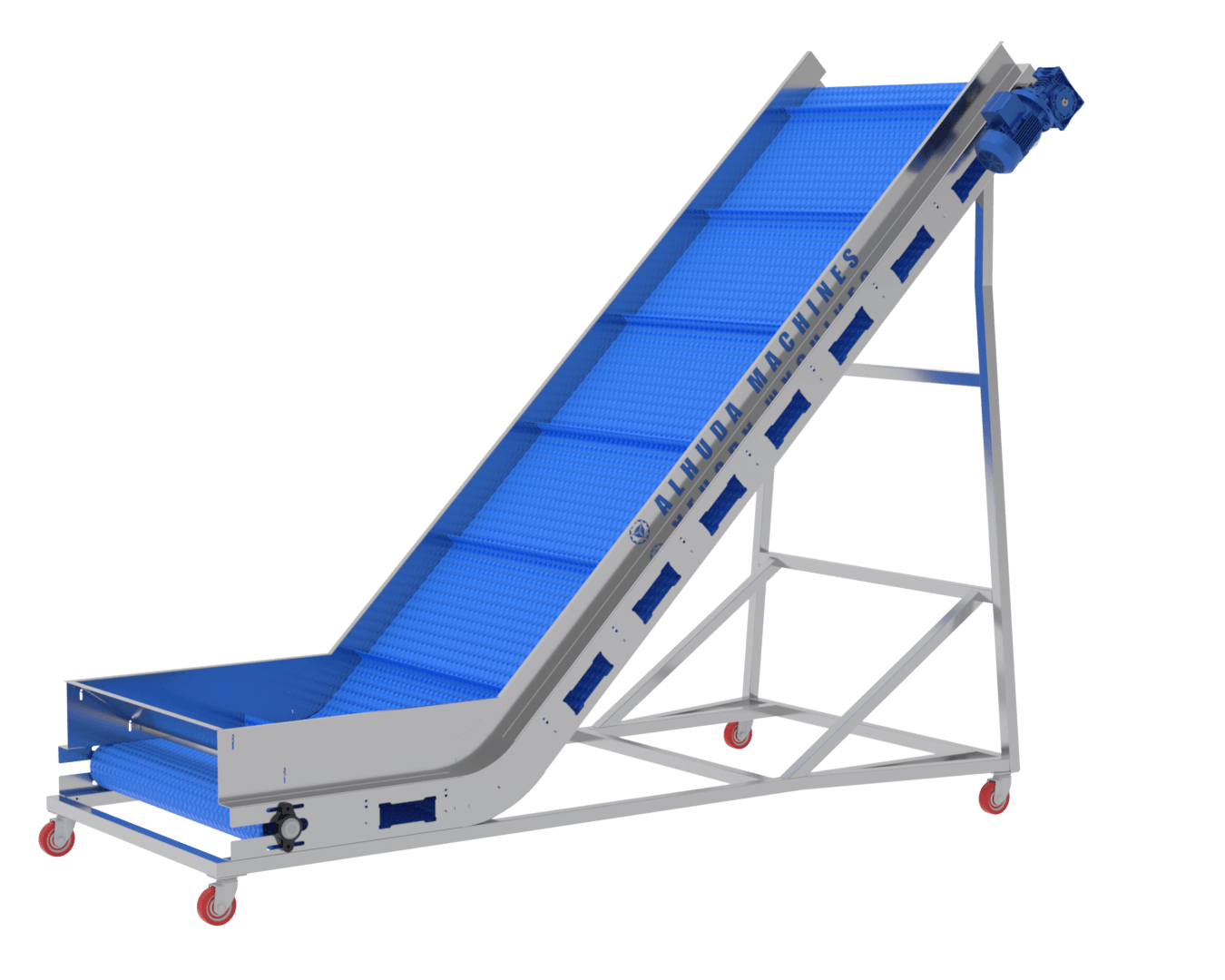

خط سير ناقل ملقم الات التعبئة
خط سير سطلي اوتوماتيك كامل مهمته استقبال المنتج من مرحلة النكهة ونقله وتوزيعه بانتظام إلى آلات التعبئة والتغليف الثلاث، هيكل السير الناقل (PVC حرف Z) مع خزان ورجاج ودارة تحكم وحساسات إلكترونية لتغذية الآلة بالمنتج بشكل آلي للحفاظ على شرائح شيبس البطاطس من الكسر.
مصنوع من الستانلس ستيل 304
استطاعة الكهرباء 380/220VAC 50HZ 5.25 Kw
الطول 10 cm
العرض 90 cm
الارتفاع 350 cm
رقم 009
الموديل THV-2024PV-Z
صناعة تركية
آلة التعبئة والتغليف الحجمي عدد 3
آلة تعبئة وتغليف لكافة أنواع الشيبس – البزورات - المكسرات بالنظام الحجمي.
نظام العمل بالكامل يعتمد على محركات وسيرفو
الطاقة الإنتاجية 60–75 عبوة دقيقة
نظام تحكم متطور ذو استجابة سريعة PLC
الآلة مزودة بمحرك خطوي لتحريك سلم حمال الرول بشكل آلي يتم التحكم بها من الشاشة.
الآلة مزودة بحساسات أمان لسلامة مسؤول التشغيل.
الآلة مزودة بعداد إنتاج ومراقبة يومي وشامل.
جهاز تشكيل الرول موديل إيطالي حسب طلب العميل -سهل التبديل
نوع الرول المستخدم للآلة (سيلوفان مدمج)
مصنوع من الستانلس ستيل 304
استطاعة الكهرباء 380/220VAC 50HZ 3.75 Kw
الطول 180 cm
العرض 120 cm
الارتفاع 300 cm
رقم 010
الموديل THV-2024PV-Z
صناعة تركية
اجزء الكهرباء ولوحات التحكم
القواطع ماركةSchneider
الكونتكتورات ماركة Schneider
شاشة التحكم delta
الإنفرترات delta
المحركات شركة GAMAK
علب السرعة ماركة YILMAZ
اوحسب طلب العميل
