خط انتاج شيبس الشيتوس بنظام الفرن طاقة انتاجية 200 kg

يتالف الخط من الاجزاء التاليه

1_خلاط الذرة
2_الناقل الحلزوني
3_الاكسترودر
4_سير ناقل للمنتج
5_الغربال
6_فرن شوي على الهواء الساخن
7_خط سير ناقل
8_خزانات خلط النكهه
9_مضخه النكهه
10_اسطوانه تلبيس النكهه المتبل

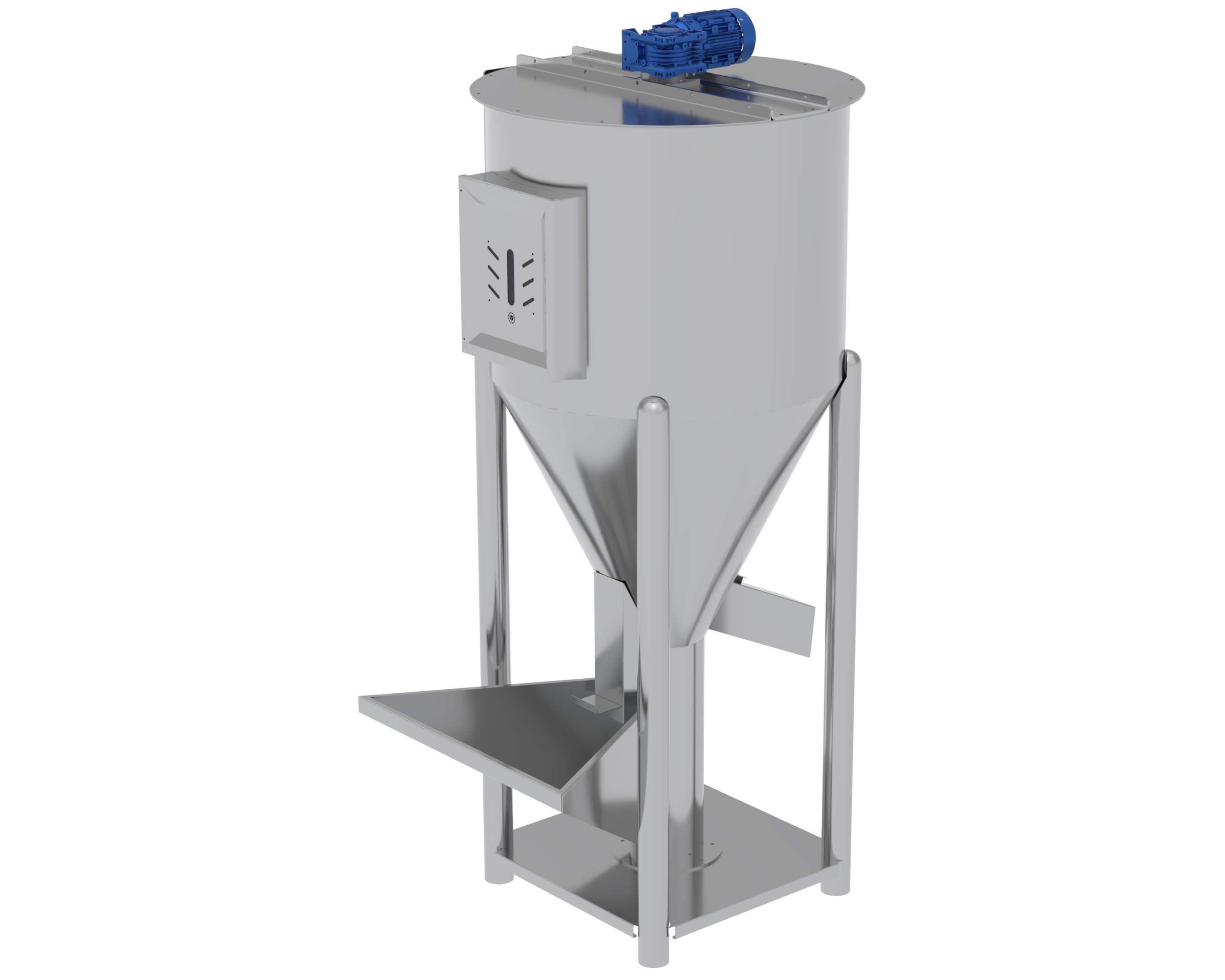

خلاط الذرة

مهمته خلط الذرة والمواد الاضافية مثل الزيت والماء، سعة الخلاط / 400 kg /
مزود بفتحة عيارية للتفريغ.
مزود بخزان ماء للتحكم بدرجة رطوبة الذرة مع مؤشر مستوى السائل.
مجهز بحماية ميكانيكية لعدم دخول يد العامل إلى الخلاط (شبك معدني).
مزود بفتحة للتنظيف والمراقبة ولبيان مستوى المواد داخله
حوض الخلاط مزود بمغناطيس لإزالة الشوائب المعدنية من الذرة إن وجدت.
مصنوع من الستانلس ستيل 304
استطاعة الكهرباء 380/220VAC 50HZ 3.75 Kw
الطول 180 cm
العرض 120 cm
الارتفاع 230 cm
رقم 001
الموديل THV-2024 SH-Z
صناعة تركية

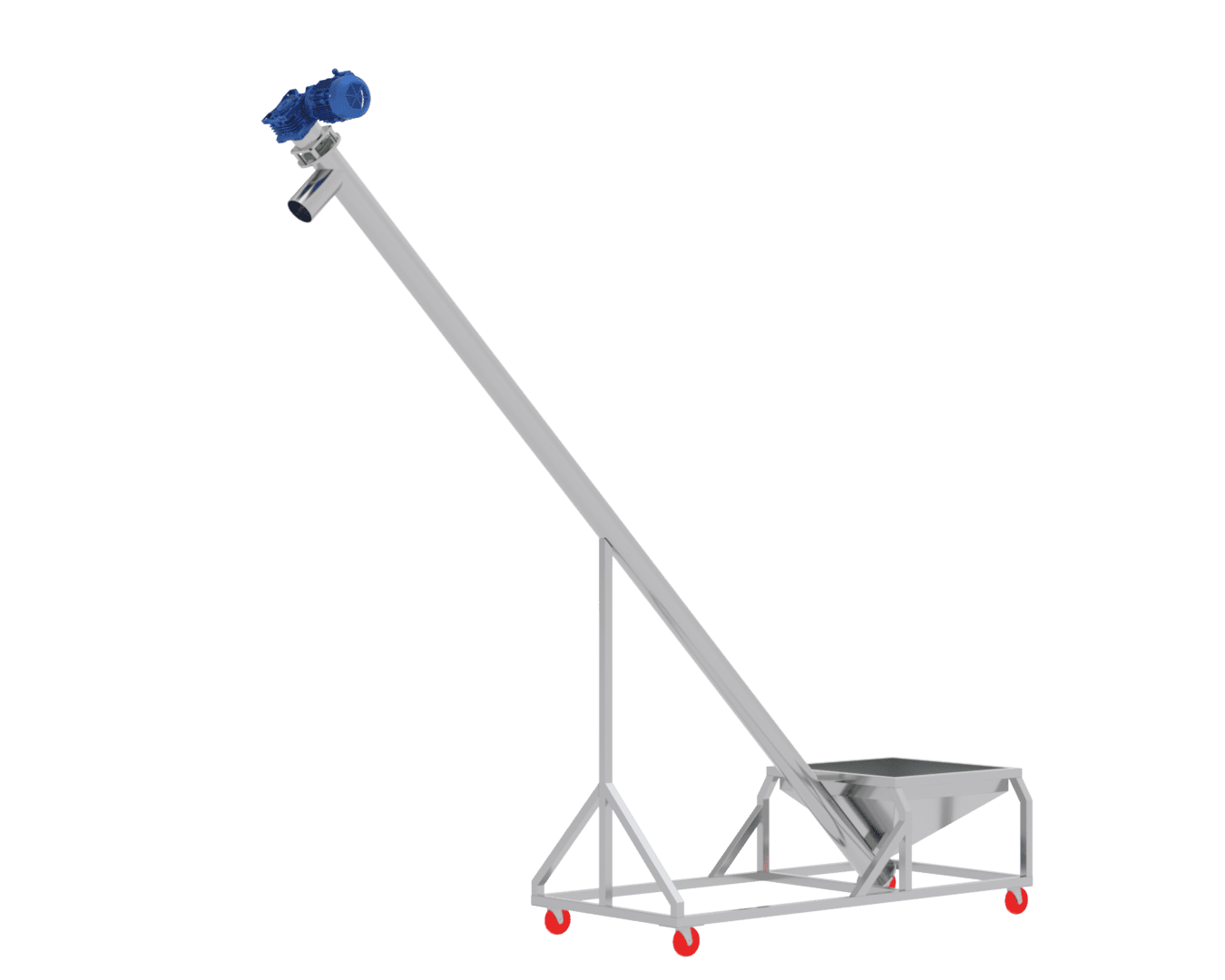

الناقل الحلزوني

مؤلف من خزان سعة /75 كغ/ مهمته استقبال خلطة الطحين من الخلاط ورفعها الى الاكسترودر بشكل آلي مجهز بحماية لعدم دخول يد العامل إلى داخل الحلزون مغطاة بشبك معدني. الناقل الحلزوني مزود بفتحة سفلية للتنظيف. مزود بآلية مغناطيسية لسحب الشوائب المعدنية إن وجدت داخل الطحين.
مصنوع من الستانلس ستيل 304
استطاعة الكهرباء 380/220VAC 50HZ 1.25 Kw
الطول 300 cm
العرض 90 cm
الارتفاع 240 cm
رقم 002
الموديل THV-2024 SH-Z
صنع في تركيا

الإكسترودر

الطاقة الإنتاجية من /200 kg / في الساعة
الحامل الرئيسي مصنوع من الفولاذ المطلي حرارياً بأحدث الأفران ومجهز بأرجل فولاذ عيارية، الوزن التقريبي للاكسترودر/1300/ كغ
معزول بالكامل بطبقة خارجية من الستانلس ستيل الغذائي عيار /304/ لسهولة عملية التنظيف.
علبة السرعة مصنوعة من أجود أنواع المعادن التي تتحمل ضغط ساعات العمل الطويلة، تم تصميم علبة السرعة الرئيسية لكي تعمل بشكل متواصل 24 ساعة.
الحلزونات مصنوعة من أجود المعادن ومعالجة بأحدث الأفران الحرارية
مزود بحلزون رئيسي لتغذية حلزون الضاغط بالمواد يتم التحكم به عن طريق انفرتر
يتم التحكم بسرعة جميع محركات الاكسترودر الكترونياً بواسطة ثلاث أجهزة انفرتر.
يتم التحكم بطول الحبة بواسطة سكين متغيرة السرعة بشكل الكتروني (انفرتر)
مزود بجهاز تسخين لبداية العمل يتم التحكم به الكترونياً ساعة حرارة.
الاكسترودر مجهز بآلية تبريد عن طريق الهواء
يتم التحكم بكافة عمليات الاكسترودر عن طريق لوحة تحكم رئيسية ذات نظام تهوية خاص للأماكن الحارة مع دواليب لسهولة الحركة.
لوحة التحكم معزولة بشكل محكم لأجل عدم نفاذ الغبار.
لوحة التحكم خارجية مستقلة عن هيكل الاكسترودر مزودة بثلاث فلاتر تهوية وثلاث مراوح تبريد.
تم تزويد لوحة التحكم لوحة كلاسيك للتحكم الكامل بآلية عمل الخط تم برمجة الخط لقراءة الأعطال إن وجدت اتوماتيكياً
برنامج قابل للتخزين الأتوماتيكي مرفق مع لوحة التحكم مخطط كهرباء تفصيلي.
مصنوع من الستانلس ستيل 304
استطاعة الكهرباء 380/220VAC 50HZ 22.5 Kw
الطول 230 cm
العرض 100 cm
الارتفاع 220 cm
رقم -003
الموديل THV-2024 SH-Z
صنع في تركيا

خط سير ناقل الشيبس

خط سير ناقل بلاستيك PVC غذائي مهمته استقبال الشيبس من القطاعة وتلقيمه الى القلاية.
مزود بدواليب لسهولة التحريك والتنظيف.
مصنوع من الستانلس ستيل 304
استطاعة الكهرباء 380/220VAC 50HZ 1.25 Kw
الطول 200 cm
العرض 80 cm
الارتفاع 170 cm
رقم 004
الموديل THV-2024 SH-Z
صنع في تركيا

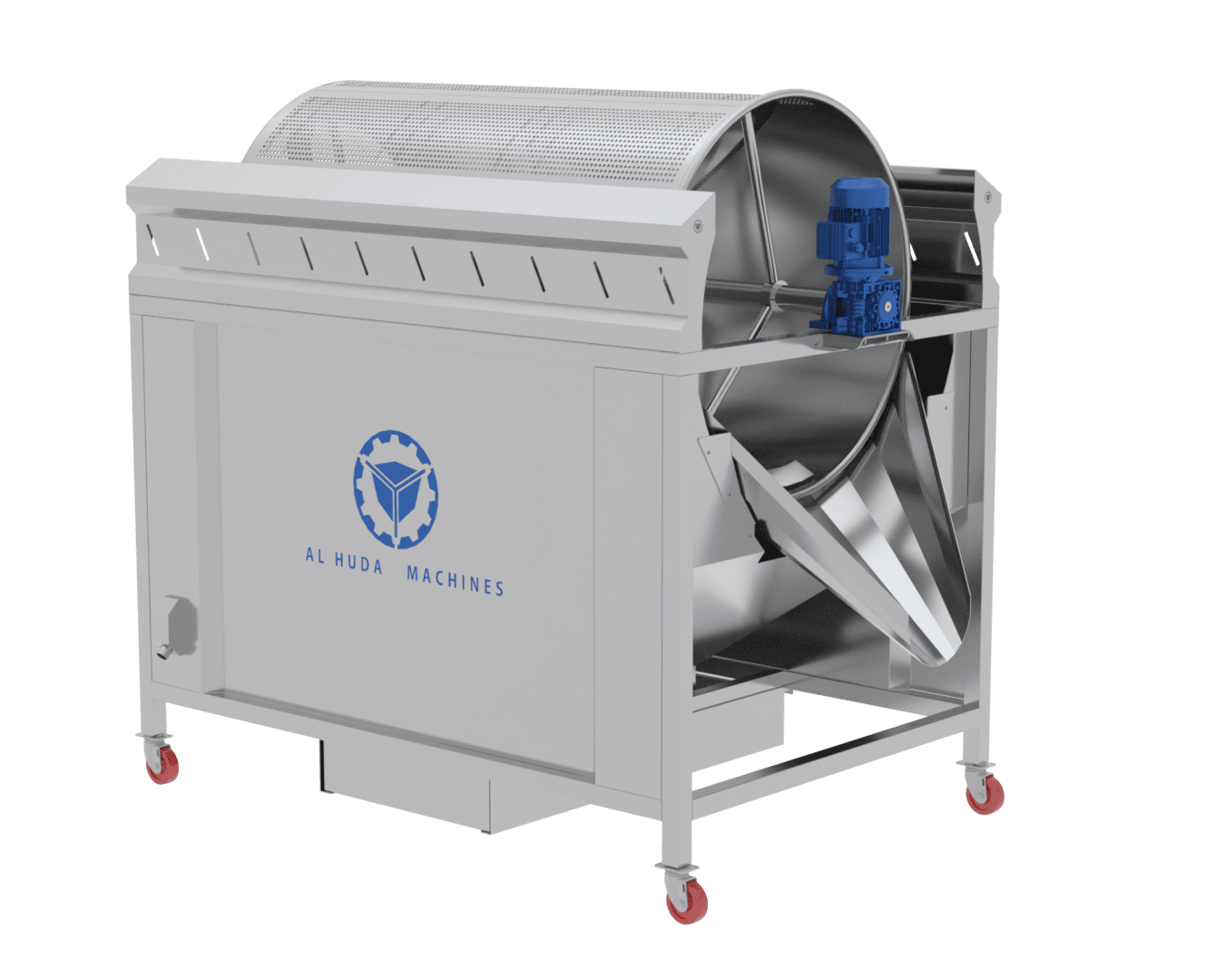

الغربال

عبارة عن أسطوانة مثقبة تسمح بمرور حبات الشيبس الصغيرة من خلال ثقوب الغربال الاسطواني وظيفته ايضاً التخلص من الحبات التالفة قبل نزول المنتج بالقلاية وتجمع بخزان تحت الغربال يحمله هيكل الغربال يدور بسرعة متناسبة مع راسية رجاج التلقيم القلاية ايضاً يتم التحكم بسرعته آلياً.
مصنوع من الستانلس ستيل 304
استطاعة الكهرباء 380/220VAC 50HZ 3.75 Kw
الطول 170 cm
العرض 130 cm
الارتفاع 220 cm
رقم 005
الموديل THV-2024 SH-Z
صنع في تركيا

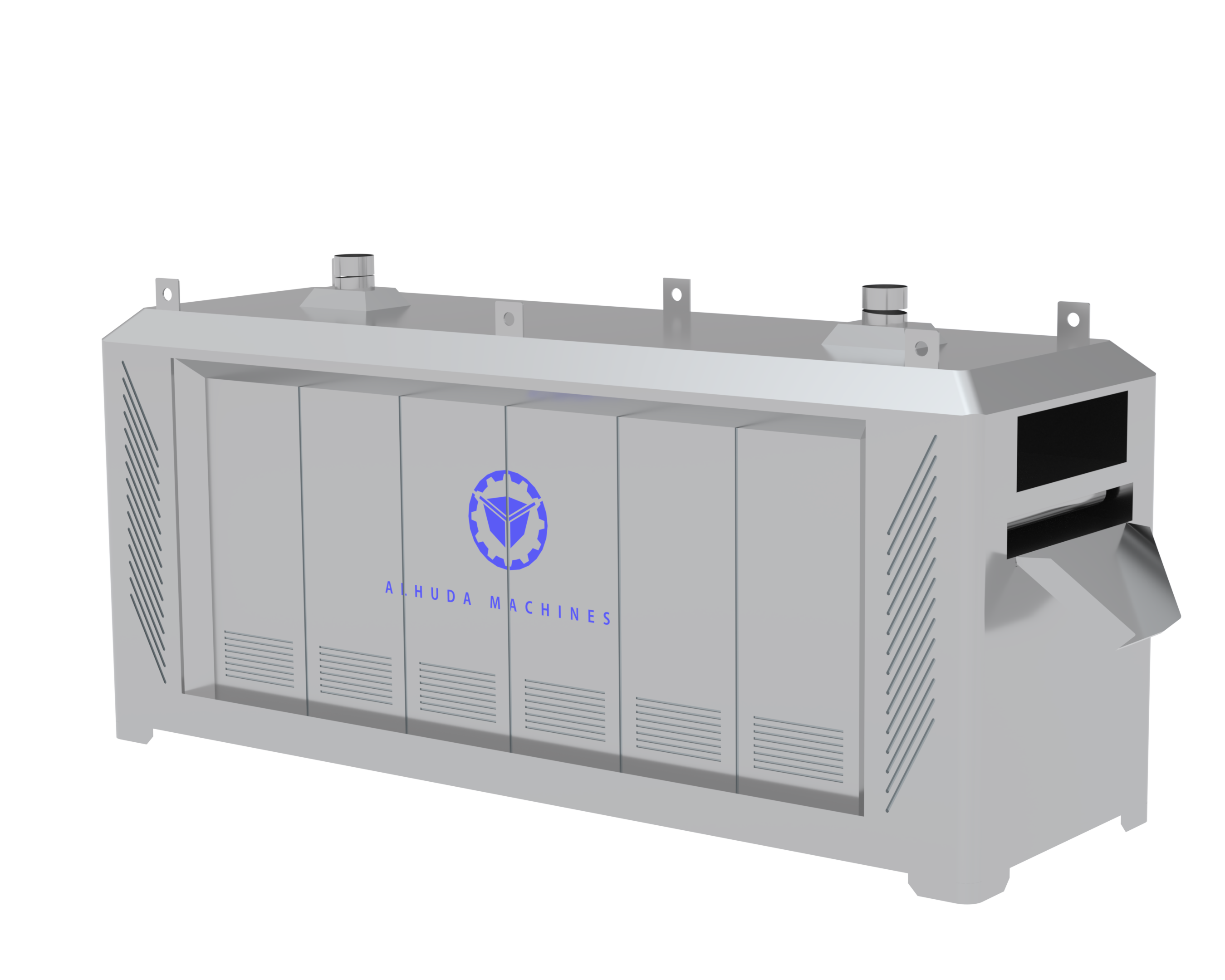

فرن شوي بالهواء الساخن

الخط مزود بفرن تجفيف وتحميص نظام هواء ساخن موديل امريكي
الطاقة الإنتاجية / 500 / كغ /ساعة بدرجة حرارة تحميص تصل الى / °300 /
يعمل على الديزل أو الغاز الطبيعي LPGحسب الطلب،
تم تزويد الفرن بآلية تنظيف أتوماتيكي للشبك الحامل لحبات الشيبس، تم تزويد الفرن بجهاز انفرتر لكل طابق للتحكم بالسرعة ومحرك لكل طابق للتحكم بسرعة الشبك.
تم تزويد الفرن بساعتي حرارة دقيقتان وقابلتان للبرمجة الاوتوماتيكية.
تم تزويد الفرن بحجرتي تسخين قابلتان للفك والتركيب لأجل أعمال الصيانة.
تم عزل الفرن بالكامل بطبقة من الليف الزجاجي العازل سماكة / 12 / سم من كل الجهات، مزود بآلية توزيع الهواء من الأعلى والأسفل مع آلية إعادة تدوير من الجوانب مزود بمروحة ضخ هواء ساخن مزود بمروحة سحب وتدوير الهواء مزود بلوحة تحكم خاصة بهيكل مستقل قابلة للفك والتركيب لسهولة الشحن وأعمال التنظيف
مزود بشاشة تحكم لمس مع نظام قراءة أعطال آلي عن طريق رسائل نصية. يتم التحكم بدوران مراوح ضخ الهواء الساخن وتدويره عن طريق أجهزة انفرتر.
مصنوع من الستانلس ستيل 304
استطاعة الكهرباء 380/220VAC 50HZ 10.5 Kw
الطول 700 cm
العرض 150 cm
الارتفاع 220 cm
رقم 006
الموديل THV-2024 SH-Z
صنع في تركيا

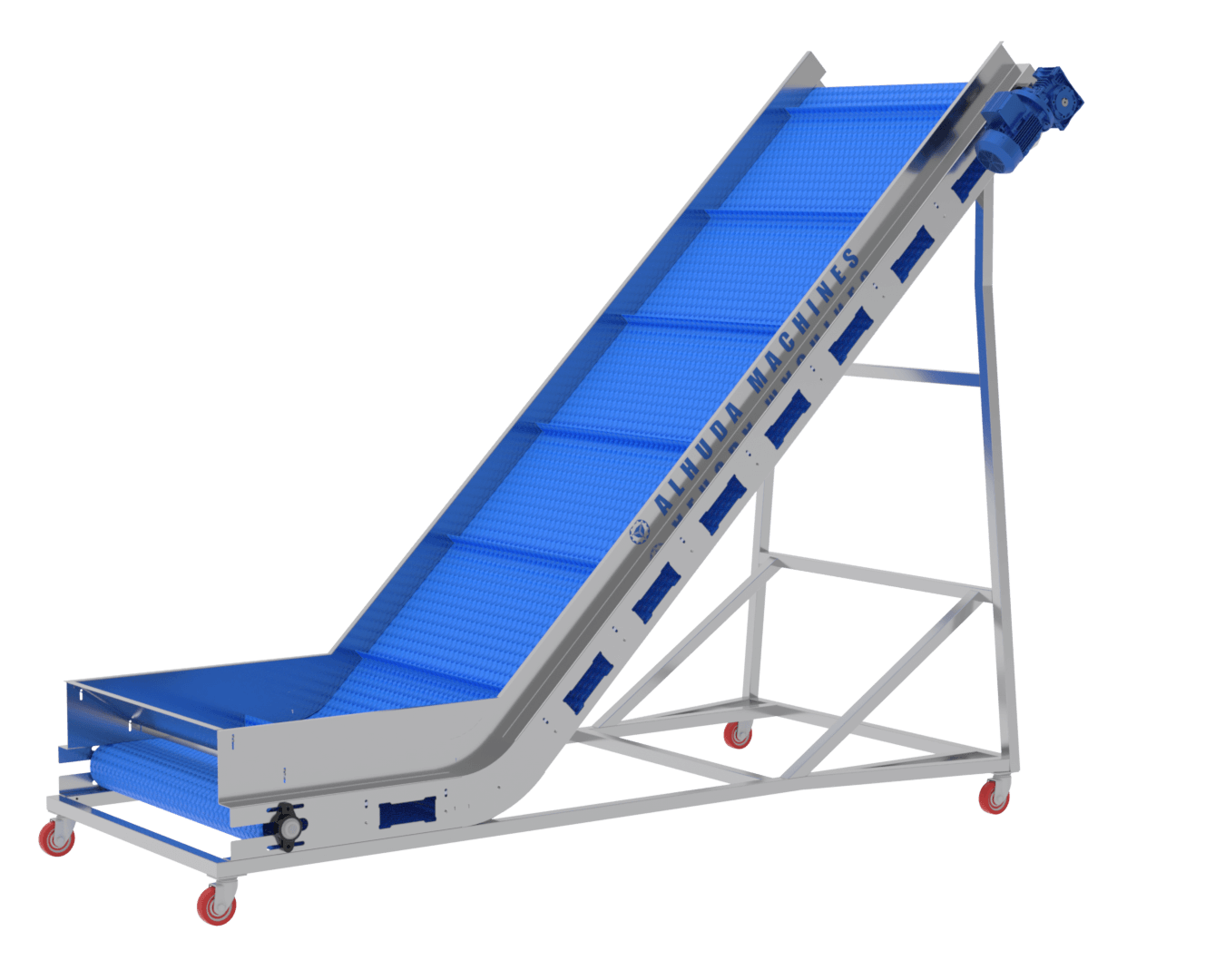

خط سير ناقل الشيبس

خط سير ناقل مهمته استقبال الشيبس من الفرن ورفعه إلى المتبل مزود بدواليب لسهولة التحريك والتنظيف.
قشاط الناقل مصنوع من PVC أو البلاستيك الغذائي
مصنوع من الستانلس ستيل 304
استطاعة الكهرباء 380/220VAC 50HZ 1.25 Kw
الطول 200 cm
العرض 70 cm
الارتفاع 110 cm
رقم 007
الموديل THV-2024 SH-Z
صنع في تركيا

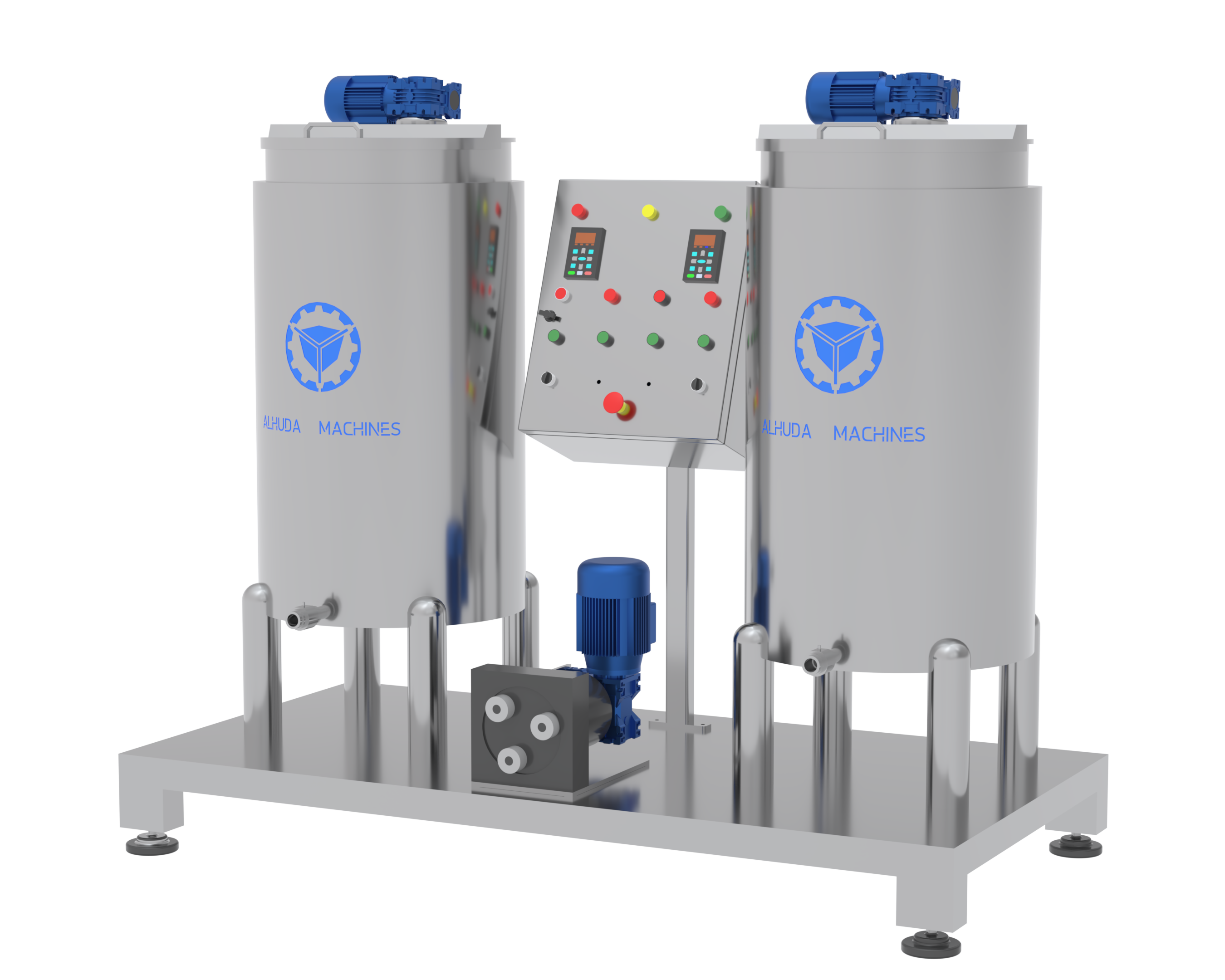

خزانا خلاط النكهة

مهمتهما خلط النكهة مع الزيت / سعة الخلاط 200 / لتر مصنوع بشكل دبل جاكيت لأجل التسخين الغير مباشر، يتم ربط خلاطات النكهة مع المضخة على شاسيه واحدة مصنوعة من الحديد المطلي حرارياً ومغطى بالستانلس ستيل مزود بدواليب لسهولة الحركة والتنظيف.
مزود بساعة حرارة لمراقبة درجة حرارة الماء الساخن في الخلاطات مزود بمؤشر لبيان مستوى الماء الساخن بداخله.
مصنوع من الستانلس ستيل 304
استطاعة الكهرباء 380/220VAC 50HZ 3.75 Kw
الطول 200 cm
العرض 120 cm
الارتفاع 170 cm
رقم 008
الموديل THV-2024 SH-Z
صنع في تركيا

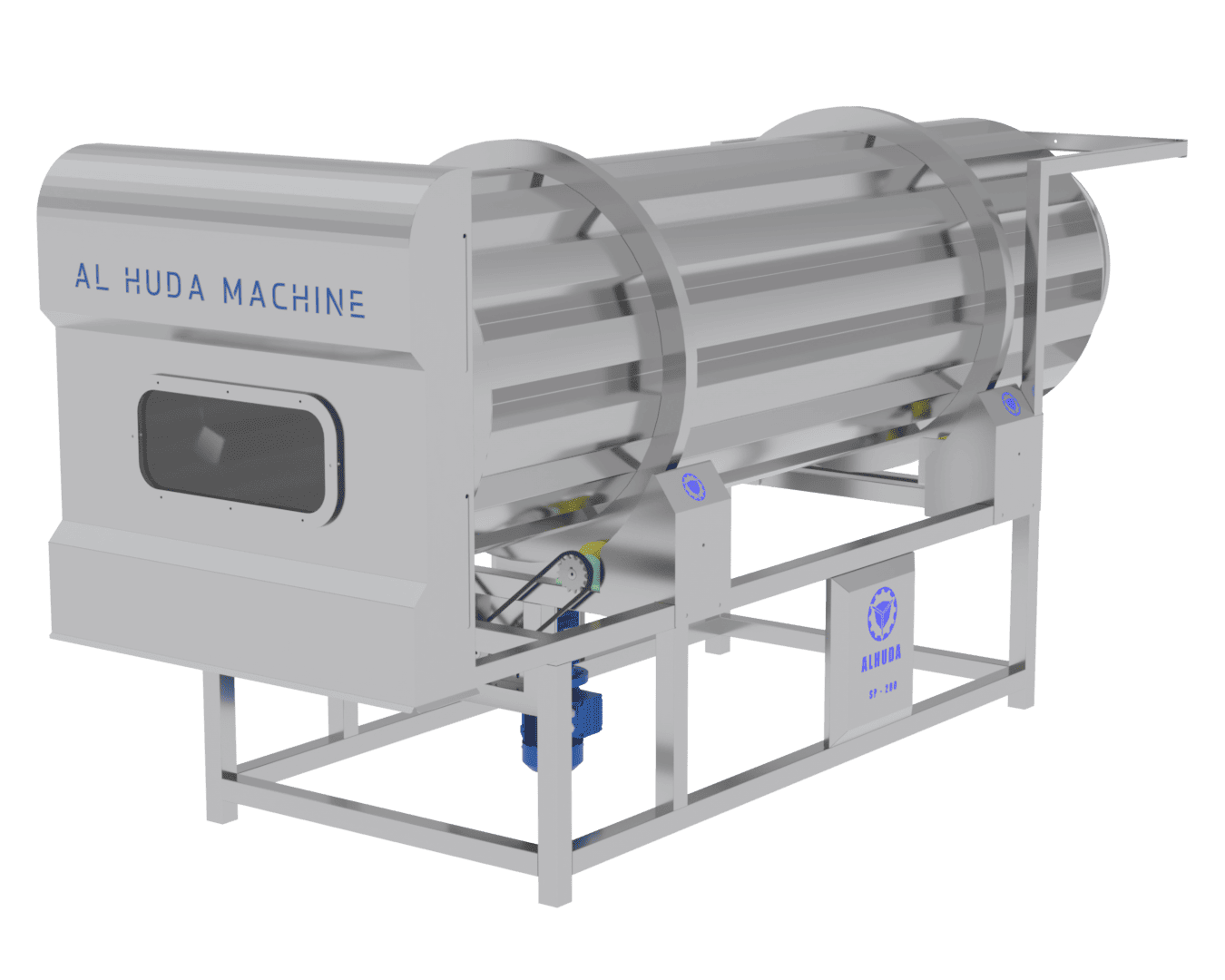

اسطوانة التنكية المتبل

هو عبارة عن أسطوانة دوارة يتم التحكم بسرعته بشكل الكتروني عن طريق انفرتر يتم تزويده ببخاخ نكهة موديل امريكي متطور قابل للمعايرة, يتم تزويد المتبل بغطاء من طرف خروج المواد ودواليب لسهولة التحريك والتنظيف , الحراشف في المتبل مصنعة بحيث تمنع تجمع تكتل النكهة وللحصول على أفضل نتيجة تنكيه عن طريق عملية تدوير حبات الشيبس بشكل بطيء ومتجانس اثناء رش النكهة والمتبل قابل للمعايرة للتحكم بزمن مرور الشيبس بداخله وتم تزويد اسطوانة التطعيم بآلية طرد الشوائب وحبات الشيبس الصغيرة جداً الغير مرغوب بها والتي قد نجمت عن طريق الدوران.
مصنوع من الستانلس ستيل 304
استطاعة الكهرباء 380/220VAC 50HZ 3.75 Kw
الطول 300 cm
العرض 120 cm
الارتفاع 150 cm
رقم 009
الموديل THV-2024PV-Z
صناعة تركية

اجزء الكهرباء ولوحات التحكم

القواطع ماركةSchneider

الكونتكتورات ماركة Schneider

شاشة التحكم delta

الإنفرترات delta

المحركات شركة GAMAK

علب السرعة ماركة YILMAZ

اوحسب طلب العميل

المعلومات الاساسية

نحن شركة الهدى نتحمل كامل المسؤولية عن أي خلل بالمواصفات والشروط حيث يتم تجريب الخط بأرض شركة الهدى وفي حال لم يناسب العميل يحق للعميل استرجاع المبلغ المدفوع
صناعة تركية بتقنية ألمانية تمتد لأكثرَمن عشرين عاماً
صناعاتنا حائزة على شهادات الجودة العالمية
الهدى خبرة أجيال في عالم الصناعة وإبداع العصروالتطويرنحوالمستقبل
الخط ينتج أكثر من 30 شكل
طول الخط بالكامل 20 متر- عرض 3 متر
الخط يحتاج مساحة 300 م²
