خط قلي شيبس البيليت

خط قلي شيبس البيليت

المعلومات الأساسية

صناعة تركية بتقنية المانية تمتد أكثر من عشرين عاماً
صناعاتنا حائزة على شهادات الجودة العالمية
الهدى خبرة أجيال في عالم الصناعة وابداع العصر والتطوير نحو المستقبل
طول الخط بالكامل 18متر- عرض 3 متر
الخط يحتاج مساحة 250 م²

لمعرفة المزيد عن الخط والطاقات الإنتاجية المتوفرة
وطلب عرض سعر
إضافة أي تعديل يرجى مرسلتنا ليتم تزويدكم بكامل المعلومات بالتفصيل

لوحة التحكم

• القواطع ماركةSCHNEIDER
• الكونتكتورات ماركةSCHNEIDER
• شاشة التحكم DELTA قياس 10 انش
• الإنفرترات DELTA
• المحركات شركة GAMAK التركية بامتياز الماني
• علب السرعة ماركة YILMAZ التركية الشهيرة
• وحسب طلب العميل

الأجزاء

1 – خط سير ناقل مع خزان تجمع
2 – ملقم القلاية
3 – القلاية
4 – جهاز تنشيف الزيت
5 – خط سیر تنشيف

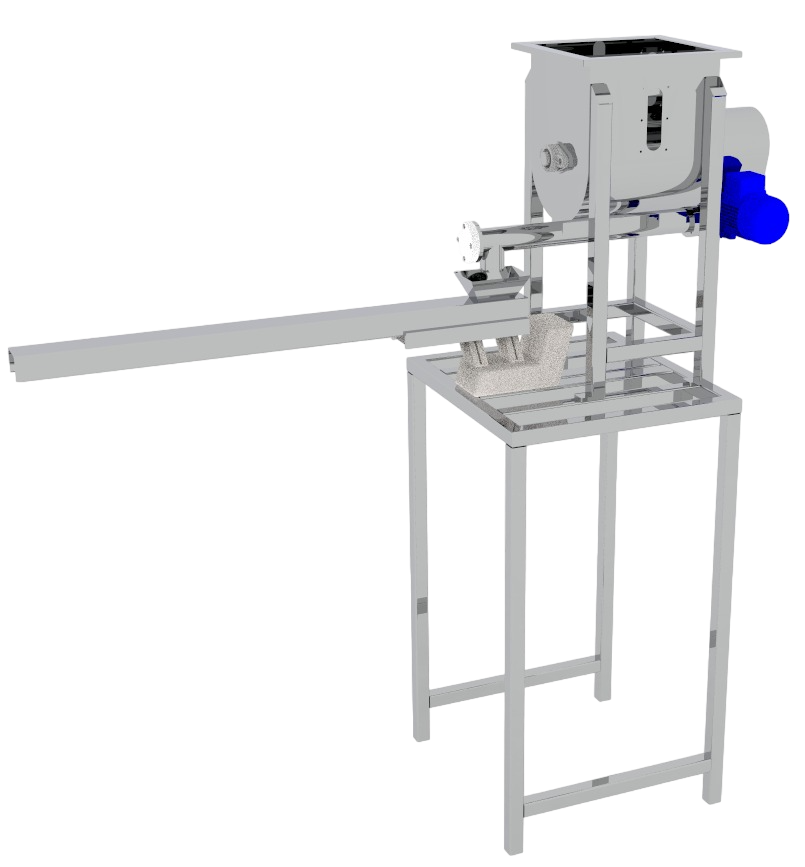

6 – جهاز النكهة مع نظام هزاز
7 – المتبل

توصيف الخط

1- خط سير ناقل مع خزان التجميع
مهمته نقل المواد الأولية الى ملقم القلاية.
مزود بخزان رئيسي سعة 175 kg
مزود بمحرك 1,5 kw هزاز لتلقيم البيليت الى خط سير بطريقة منظمة هزاز 0,37 kw
وهزاز مثقب لتساقطت حبة البيليت الغير كاملة وحزام الناقل مصنوع من البلاستيك المعالج ويطقات كروم ماركة المانية
304 مصنوع من الستانلس ستيل الغذائي
5X5 سماكة MM 2
طول CM 200
ارتفاع 300 CM
عرض 100 CM

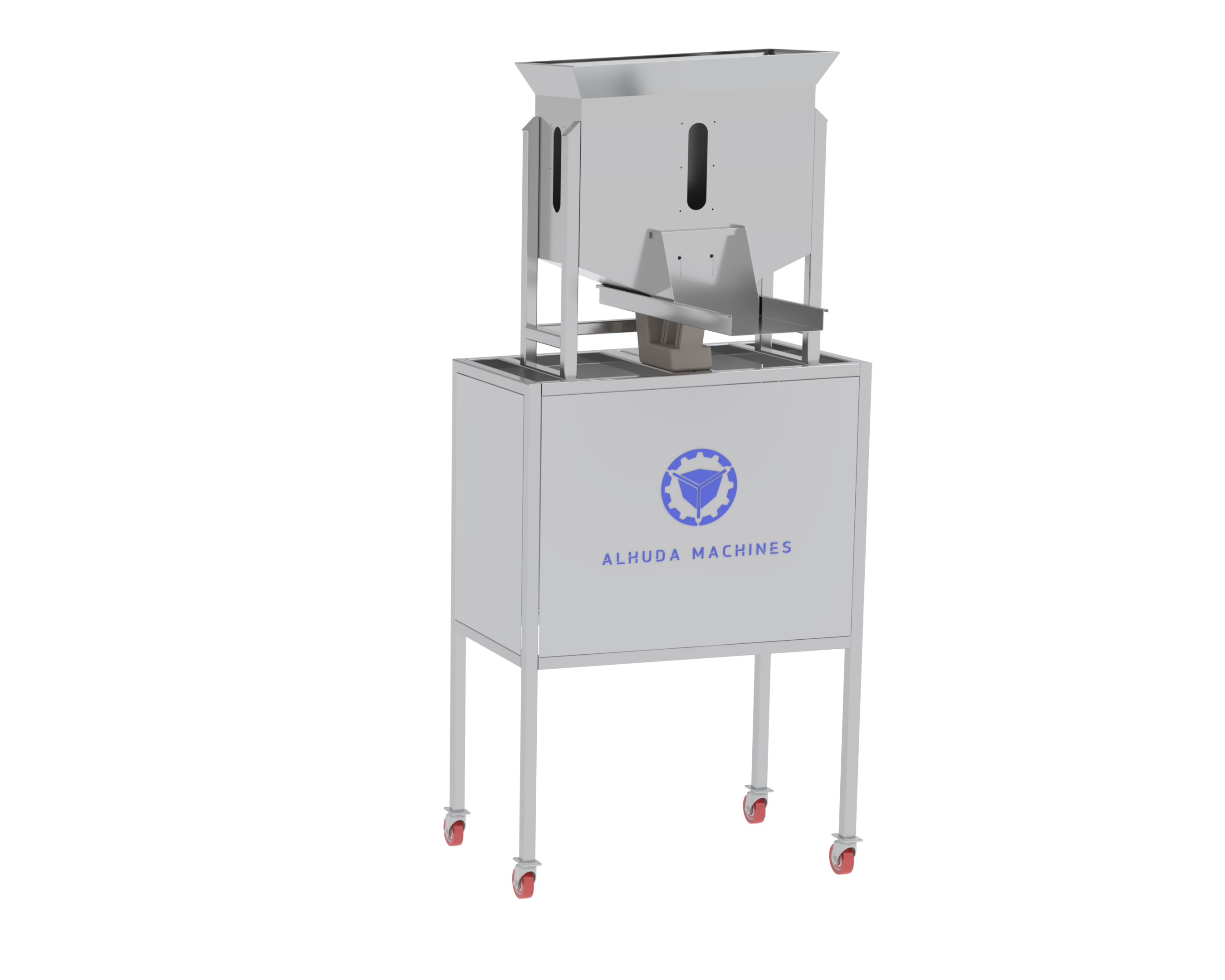

2- ملقم البليت
مزود بخزان سعة kg 100)) الخزان مزود بحساس مراقبة مستوى المواد
مزود بمحرك 0,37 k,w هزاز متغير السرعات ليتم التحكم بتدفق المواد الى القلاية
الهيكل بروفيل 5X5 سماكة 2 MM
304 مصنوع من الستانلس ستيل الغذائي
طول 125 M
ارتفاع 275 CM
عرض CM100

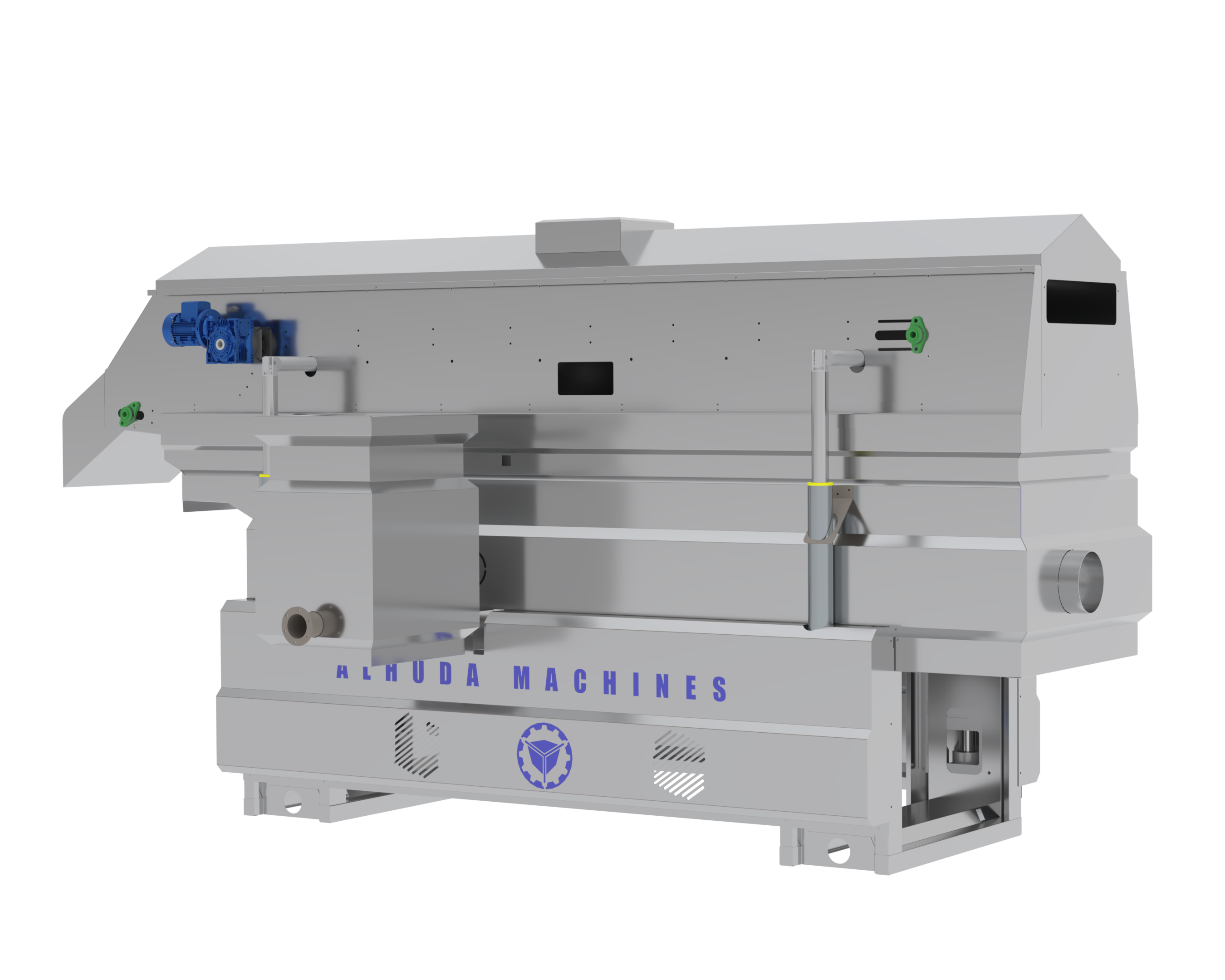

3- القلاية
القلاية مزودة بفواشة كهربائية موديل إنكليزي للتحكم بعملية تعويض الزيت بشكل اوتوماتيكي
القلاية صممت لتعمل على مدار24 ساعة بطريقة هندسية مدروسة
لسهولة تمرير حبات البيليت بداخله
خط السير الناقل لحبيبات الشيبس مصنوع من الكروم الغذائي الستانلس ستيل 304
حوض القلاية معزول بالكامل من كل الاتجاهات بطبقة سميكة من الليف الزجاجي للحفاظ على درجات الحرارة المطلوبة وتوفير الطاقة.
القلاية تعمل على الكهرباء تعمل على 24 سخان ليتم تسخين الزيت الى الدرجة المطلوبة سخانات إيطالية اوعن طريق الديزل او الغاز على حسب رغبة العميل.
جهاز فلترا سماكة 5 M ثلاث مرحل خشنة وناعمة ويتم تغير المصافي في أن تم تعطل أي وحدة منهما
تم تزويد المقلى بفتحات تفريغ سريعة لتسهيل عملية الغسيل والتنظيف
عرض حصيرة القلاية CM 50بجدلة ناعمة بحيث لا يدخل أي نوع من أنواع الشيبس وجرافات.
مزودة أيضاً بروافع برغي شرار بحيث تحمل اكثر 1500 كيلو ومزودة بخط سير أمامي طول 120 CM وفيه نظام هز لتنشيف زيت من الشيبس ويتم ترجيع الزيت الى القلاية
سماكة صاج القلاية 3 MM الحوض وسفينة القلاية 3 MM وحامل الحصيرة 8 MM
مزودة بمضخة عدد 2 دشالي ماركة تركية وخزان تعويض وخزان تفريغ سعة كل منهما 320 لترمن الزيت ويوجد بهما سخانات عدد 2 لكل واحد سماكة الخزان 2 MM وقواعد 3 انش سماكة 3 MM
القلاية مزودة بفواشه كهربائية موديل إنكليزي للتحكم بعملية تعويض الزيت بشكل اوتوماتيكي
وظيفة الخزان الأول تغذية القلاية بالزيت الجديد أما وظيفة الخزان الثاني تخزين الزيت القديم بداخله عند عملية التنظيف.
الرولمانات والدشالي من الكروم الغذائي الستانلس ستيل 304
تم تجهيز القلاية بجهاز حماية وأمان متطور مع صافرة انذار متعددة المهام
تم تزويد المقلى بشاشة تحكم لمس تحوي ثلاث لغات PLC متطور سريع الاستجابة والأداء مع
تم تزويد الشاشة بنظام محاكاة لعمل أجزاء الخط اثناء التشغيل
تم تزويد الشاشة ب عداد ساعات الإنتاج والعمل
تم تجهيز آلية توفير مبرمجة لعمل السخانات الكهربائية في حوض القلاية.
والهيكل 8X8 سماكة MM 3
مزودة بمحركات 3,7 kw
سعة القلاية 400 لتر زيت
طول350 CM
ارتفاع 260 CM
عرض CM 300
مصنوعة من الكروم الغذائي الستانلس ستيل 304

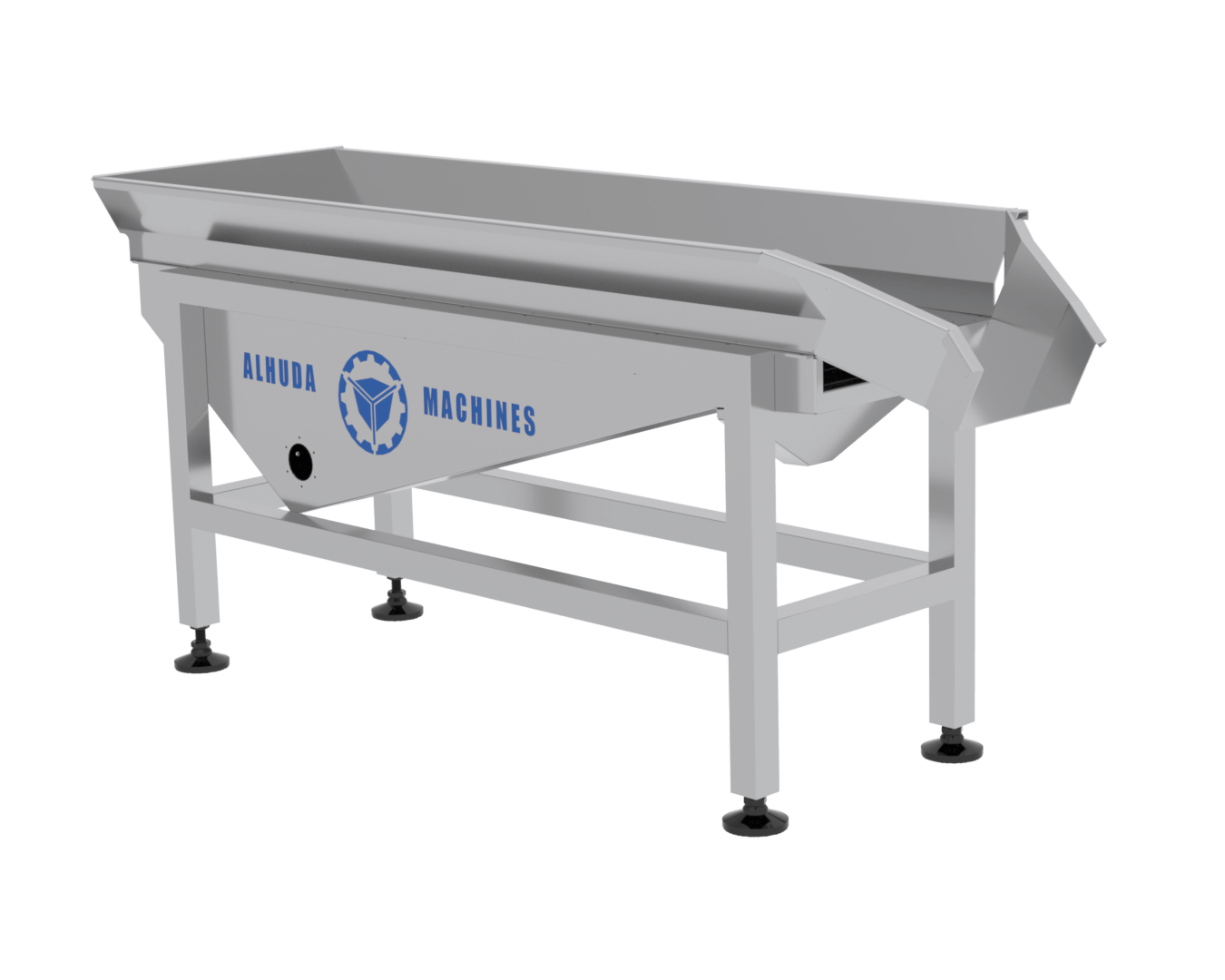

4- رجاج تنشيف الزيت
مهمته تنشيف وإزالة الزيت عن طريق الاهتزاز عالي التردد لإزالة الزيت الزائد بكفاءة وفعالية من رقائق البيليت المقلية كما أنه يعمل على منع رقائق البيليت المقلية من الالتصاق ببعضها البعض ومنعها من التكسير
خط سير حركي يعمل على أربعة مراحل بشكل تدريجي لتصفية الزيت مزود بمحرك3 حصان
سماكة MM 5
304 مصنوع من الستانلس ستيل الغذائي
3 Mطول
CM 100عرض
الارتفاع 130 CM

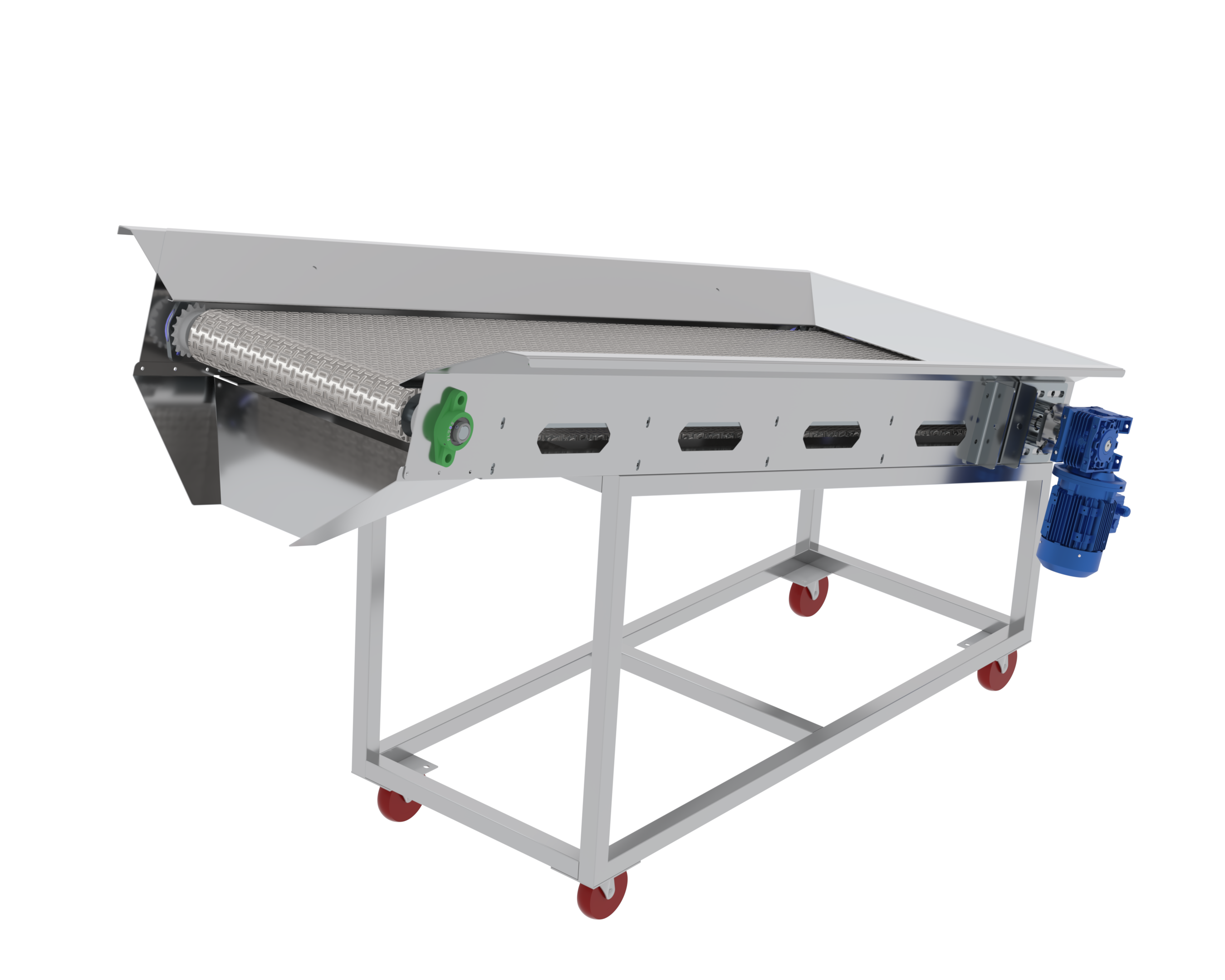

5-خط سير تبريد
خط سير تبريد المنتج قبل دخوله مرحلة النكهة والتغليف مزود بمحرك نصف حصان
مصنوع من الستانلس ستيل الغذائي 304
الطول 4 M
العرض CM 100
الارتفاع CM 120

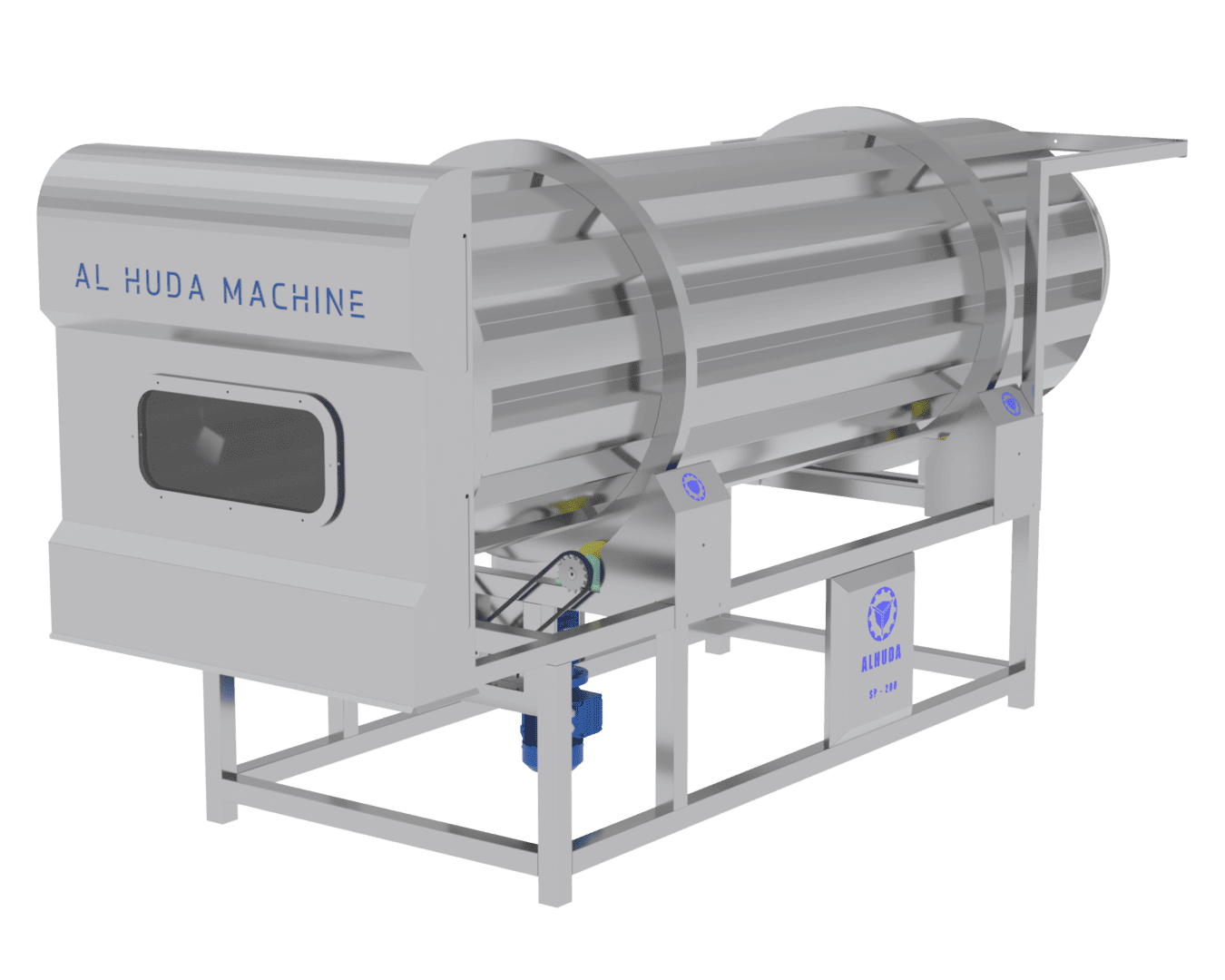

6-المتبل الاسطواني
هو عبارة عن أسطوانة
ويتم التحكم بسرعة المتبل بشكل الكتروني عن طريق انفرتر يتم تزويده ببخاخ نكهة متطور قابل للمعايرة
دواليب لسهولة التحريك والتنظيف عملية الحراشف في المتبل مصنوعة بحيث تمنع تجمع وتكتل النكهة وللحصول على أفضل نتيجة تنكيه عن طريق عملية تدوير حبات الشيبس بشكل بطيء ومتجانسة اثناء رش النكهة
المتبل قابل للمعاير للتحكم بزمن مرور الشيبس بداخله وتم تزويد اسطوانة التطعيم بآلية طرد الشوائب وحبات الشيبس الصغير جداً الغير مرغوب بها والتي قد نجمت عن طريق الدوران
مصنوع من الستانلس ستيل 304
الطول 3 M
الارتفاع 150 CM
العرض CM 130
