خط انتاج شيبس الذرة المحشي بالشوكولا

المعلومات الأساسية

صناعة تركية بتقنية المانية تمتد أكثر من عشرون عاما
صناعاتنا حائزة على شهادات الجودة العالمية
الهدى خبرة أجيال في عالم الصناعة وابداع العصر والتطوير نحو المستقبل
طول الخط بل كامل 12متر- عرض 3 متر
الخط يحتاج مساحة 200 م²

يتالف الخط من الاجزاء التاليه

1 – خلاط ترطيب الذرة سعة // 400كغ //
2 – المغذي الحلزوني
3 – الإكسترودر (رأس التفجير والتشكيل) مع جهاز التلقيم الآلي
4 – قطاعة لأصابع الشيبس عدد 2
5 – خط سير استقبل ألمنتج من القطاعة
6 – الكونج خزان طبخ الشوكولا
7 – مريح الشوكولاتة الفنر

توصيف الخط

1- خلاط ترطيب الذرة
سعة الخلاط / 400 / كغ
/ 304مصنوع من الستانلس ستيل /
المقاوم للصدأ سماكة / 2 / مم.
محرك رئيسي باستطاعة / 5 / حصان صناعة تركية
مزود بفتحة عيارية للتفريغ.
مزود بخزان ماء للتحكم بدرجة رطوبة الذرة مع مؤشر مستوى
مجهز بحماية ميكانيكية لعدم دخول يد العامل الى الخلاط (شبك معدني).
مزود بفتحة للتنظيف والمراقبة ولبيان مستوى المواد داخله
حوض الخلاط مزود بمغناطيس لإزالة الشوائب المعدنية من الذرة إن وجدت

2- المغذي الحلزوني
مؤلف من خزان سعة / 75 كغ/
مصنوع من الستانلس ستيل /304 /
سماكة / mm 2 / مزود بفتحة سفلية للتنظيف يعمل على تغذية المواد للاكسترودر بشكل آلي مجهز بحماية ميكانيكية لعدم دخول يد العامل إلى داخل الخلاط ( شبك معدني )
مزود بآلية مغنطيسية لسحب الشوائب المعدنية ان وجدت داخل الذرة


3- الإكسترودر موديل
الطاقة الإنتاجية من / 175 الى200 / كغ في الساعة حسب شكل الحبة المطلوبة
الحامل الرئيسي مصنوع من الفولاذ المطلي حرارياً بأحدث الافران ومجهز بأرجل فولاذ عيارية الوزن التقريبي للاكسترودر/ 1300 / كغ
معزول بالكامل بطبقة خارجية من الستانلس ستيل الغذائي عيار /304/ لسهولة عملية التنظيف
علبة السرعة مصنوعة من اجود أنواع المعادن التي تتحمل ضغط ساعات العمل الطويلة موديل American Extrusion
تم تصميم علبة السرعة الرئيسية لكي تعمل بشكل متواصل 24ساعة
الرولمانات والبيليات صناعة سويدية ويابانية ماركة SKF
الحلزونات مصنوعة من اجود المعادن ومعالجة بأحدث الافران الحرارية (تقنية افران الفاكيوم)
مزود بحلزون رئيسي لتغذية حلزون الضاغط بالمواد يتم التحكم به عن طريق انفرتر ماركة LS
الحلزون المغذي للمنتج مزود بعلبة سرعة ماركة VARVEL الإيطالية ومحرك إيطالي
محرك حلزون الضاغط استطاعة /50حصان / 35 / كيلو واط صناعة ايطالية ملفات نحاسية
هيكل المحرك الرئيسي مصنوع من الفونط
يتم التحكم بسرعة جميع محركات الاكسترودر الكترونياً بواسطة/ 3 / اجهزة انفرتر ماركة LS
يتم التحكم بطول الحبة حبة بواسطة سكين متغيرة السرعة بشكل الكتروني ( انفرتر ) ماركة LS .
مزود بجهاز تسخين لبداية العمل يتم التحكم به الكترونياً، ساعة حرارة كورية ماركة AUTONICS
مجهز الاكسترودر بآلية تبريد عن طريق الماء (دارة مغلقة) موديل امريكي American Extrusion
مجهز الاكسترودر بآلية تبريد عن طريق الهواء المضغوط موديل إيطالي
يتم التحكم بكافة عمليات الإكسترودر عن طريق لوحة تحكم رئيسية ذات نظام تهوية خاص للاماكن الحارة مصنوعة من الستانلس ستيل الغذائي 304 مع عجلات لسهولة الحركة لوحة التحكم معزولة بشكل محكم لعدم نفاد الغبار، لوحة التحكم خارجية مستقلة عن هيكل الاكسترودر مزودة بفلاتر تهوية عدد/ 3 / ومروحة تبريد / 3 /.
تم تزويد لوحة التحكم بشاشة لمس ملونة قياس/ 12 / انش ماركة LS تحوي ثلاث لغات حسب الطلب, للتحكم الكامل بآلية عمل الخط تم برمجة الخط لقراءة الأعطال ان وجدت اتوماتيكياً عن طريق رسائل نصية تعرض على شاشة اللمس
شاشة التحكم اللمس تحوي / 99 / برنامج قابل للتخزين الأتوماتيكي مرفق مع لوحة التحكم مخطط كهرباء تفصيلي

4-قطاعة لأصابع الشيبس عدد 2
يتم التحكم عن طريق جهاز الانفرتر الذي يتحكم بسرعة السكينة ليحدد طول الحبة

5-خط سير
يستقبل المنتج من القطاعة مصنوعة من الستانلس ستيل الغذائي

6-الكونج خزان طبخ الشوكولا
مصنوع من السنانلس ستيل الغذائي 304
سعة 500 kg
مصمم طبقتين دبل جاكيت ليتم ملئه بالماء ويتم التسخين بسخانات كهربائية يمكن التحكم بدرجة الحرارة المطلوبة الكترونياً.
الخلاط مزود بمحرك 10حصان
الخلاط مزود بمضخة لتدوير الشوكولا من الأسفل الى الأعلى لزيادة جودة الطحن مزودة بقميص دبل جاكيت لدوران الماء الساخن لتمنع تجمد الشوكولا.
الخلاط مزود بمضخة تسريع دورة الماء في الدبل جاكيت
الخلاط مزود بكرات معدنية لطحن الشوكولا
سماكة الجدار من الخارج 4 mm
سماكة الجدار من الداخل mm 8
سماكة ارضية الخزان mm15
مزود بلوحة كهربائية للتحكم
مصنوع بالكامل من الستانلس ستيل 304


7-مريح الشوكولاتة الفنر
مصنوع من السنانلس ستيل الغذائي 304
سعة 500 kg
مصمم طبقتين دبل جاكيت ليتم ملئه بالماء ويتم التسخين بسخانات كهربائية يمكن التحكم بدرجة الحرارة المطلوبة الكترونياً.
الخلاط مزود بمحرك 5حصان
الخلاط مزود بمضخة تسريع دورة الماء في الدبل جاكيت
سماكة الجدار من الخارج 4 mm
سماكة الجدار من الداخل mm 4
سماكة ارضيت الخزان mm 6
مزود بلوحة كهربائية للتحكم
مصنوع بالكامل من الستانلس ستيل 304

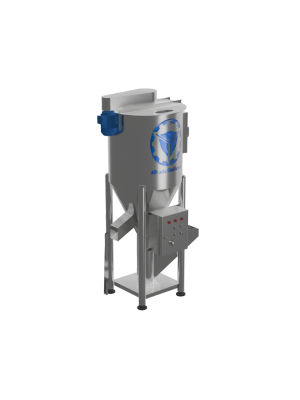

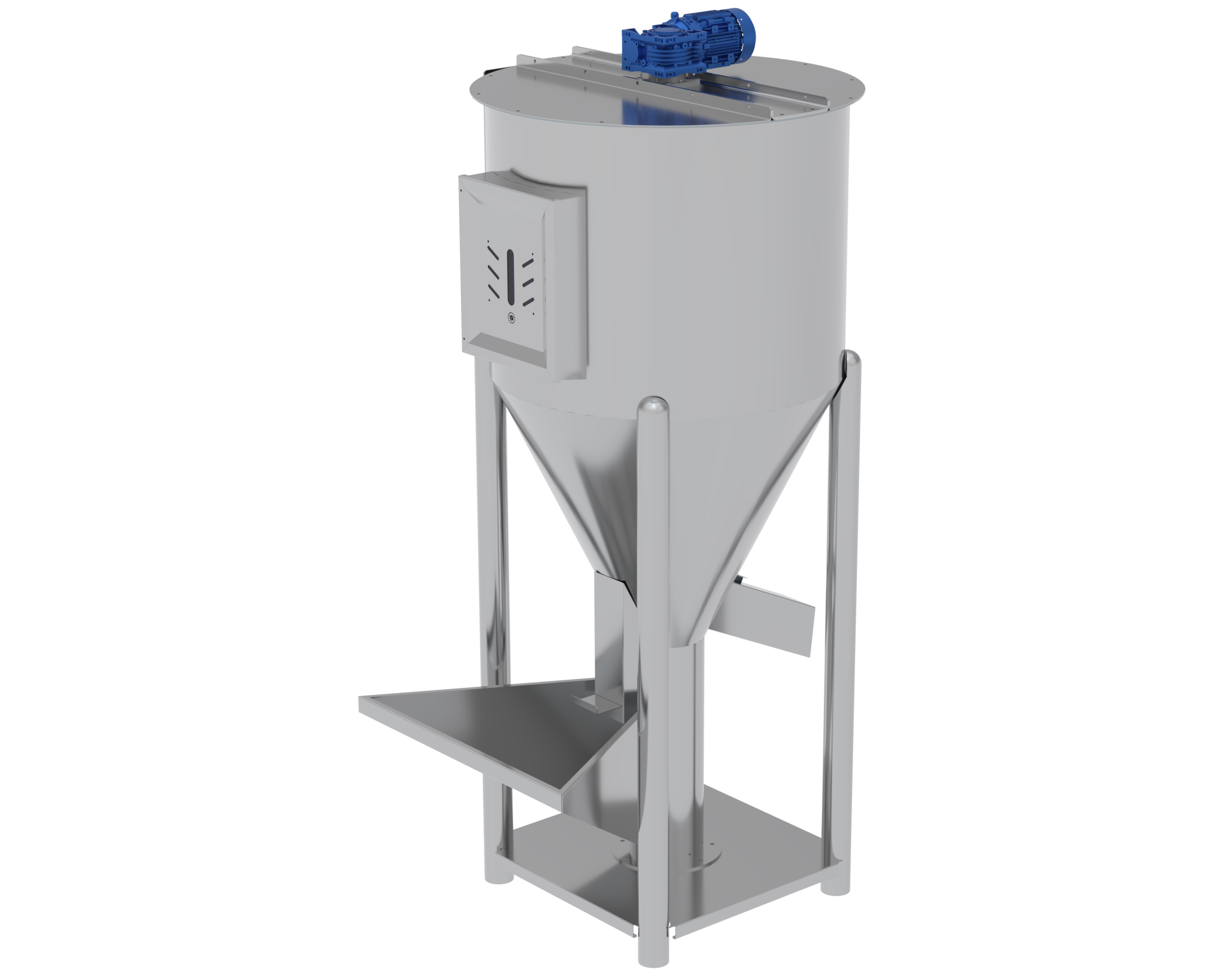

خلاط الذرة

مهمته خلط الذرة والمواد الاضافية مثل الزيت والماء سعة الخلاط / 400 / كغ
مزود بفتحة عيارية للتفريغ.
مزود بخزان ماء للتحكم بدرجة رطوبة الذرة مع مؤشر مستوى السائل.
مجهز بحماية ميكانيكية لعدم دخول يد العامل إلى الخلاط (شبك معدني).
مزود بفتحة للتنظيف والمراقبة ولبيان مستوى المواد داخله
حوض الخلاط مزود بمغناطيس لإزالة الشوائب المعدنية من الذرة إن وجدت
مصنوع من الستانلس ستيل 304
استطاعة الكهرباء 380/220VAC 50HZ 3.75 Kw
الطول 130 cm
العرض 120 cm
الارتفاع 230 cm
رقم 001
الموديل THV-2024 LA-Z
صناعة تركية

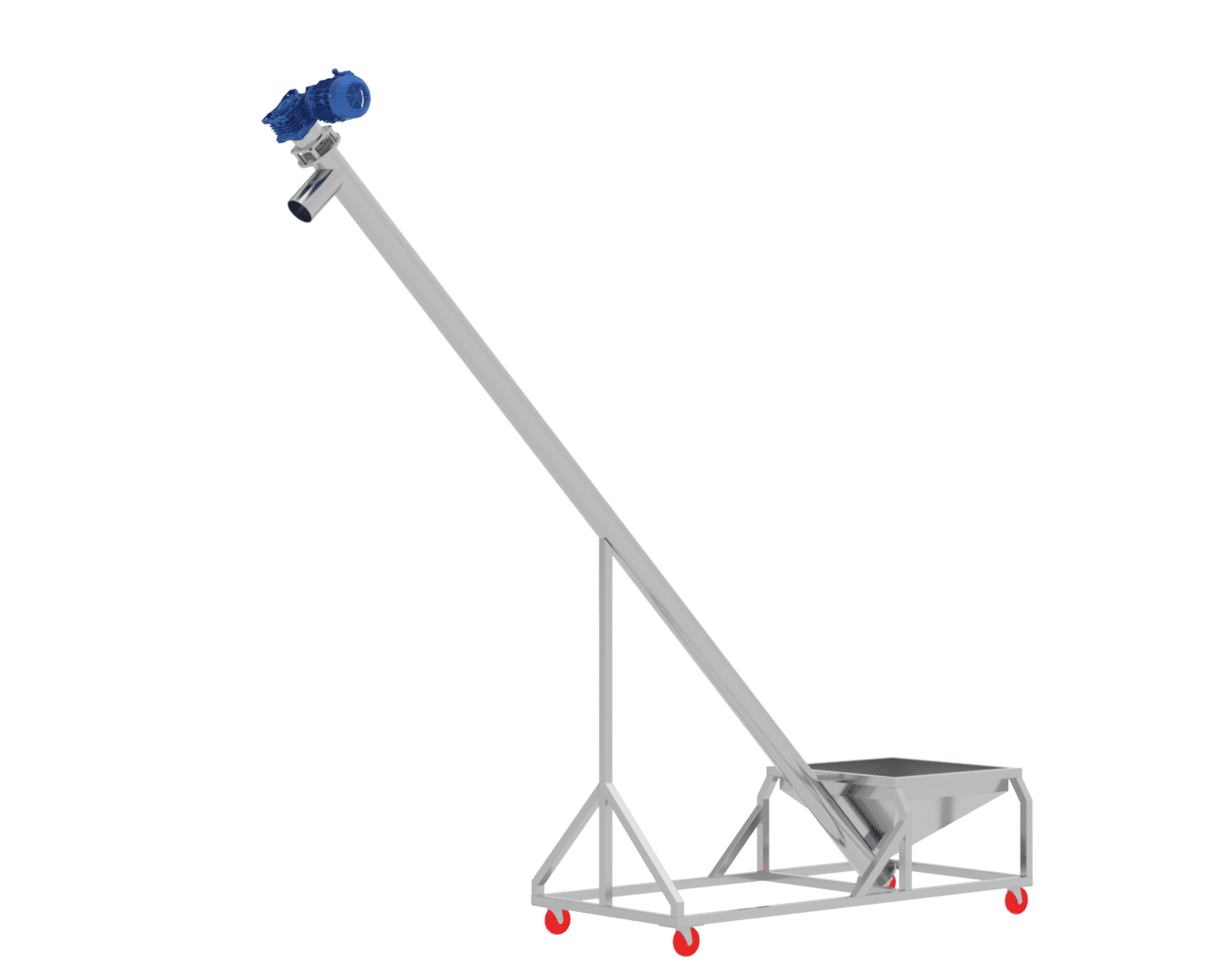

الناقل الحلزوني

مؤلف من خزان سعة / 75 كغ/
مزود بفتحة سفلية للتنظيف يعمل على تغذية المواد للاكسترودر بشكل آلي. مجهز بحماية ميكانيكية لعدم دخول يد العامل إلى داخل الخلاط (شبك معدني).
مزود بآلية مغناطيسية لسحب الشوائب المعدنية إن وجدت داخل الذرة.
مصنوع من الستانلس ستيل 304
استطاعة الكهرباء 380/220VAC 50HZ 1.25 Kw
الطول 270 cm
العرض 100 cm
الارتفاع 280 cm
رقم 002
الموديل THV-2024 LA-Z
صناعة تركية

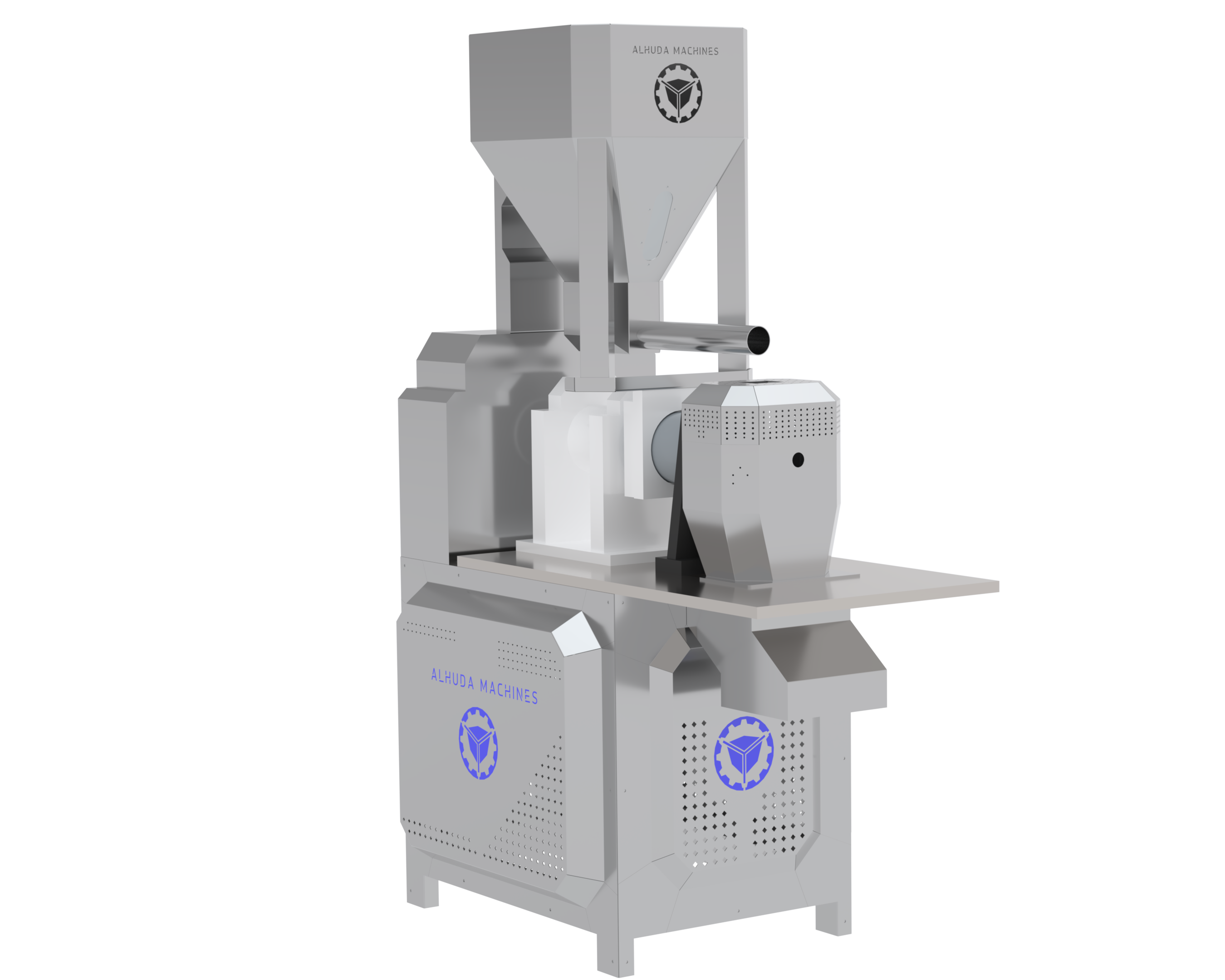

الإكسترودر

مهمته تفجير وتشكيل أصابع شيبس الذرة المحشي بالشوكولا
الطاقة الإنتاجية من / 175 الى200 / كغ / ساعة حسب شكل الحبة المطلوبة.
علبة السرعة مصنوعة من أجود أنواع المعادن التي تتحمل ضغط ساعات العمل الطويلة.
تم تصميم علبة السرعة الرئيسية لكي تعمل بشكل متواصل 24ساعة
الرولمانات والبيليات صناعة سويدية ويابانية ماركة SKF
الحلزونات مصنوعة من اجود المعادن ومعالجة بأحدث الافران الحرارية مزود بحلزون رئيسي لتغذية حلزون الضاغط بالمواد يتم التحكم به عن طريق انفرتر
يتم التحكم بسرعة جميع محركات الاكسترودرالكترونياً بواسطة/ 3 / اجهزة انفرتر
يتم التحكم بطول الحبة بواسطة سكين متغيرة السرعة بشكل الكتروني (إنفرتر).
مزود بجهاز تسخين لبداية العمل يتم التحكم به الكترونياً ساعة حرارة.
الاكسترودر مجهز بآلية تبريد عن طريق الماء.
الاكسترودر مجهز بآلية تبريد عن طريق الهواء.
يتم التحكم بكافة عمليات الإكسترودرعن طريق لوحة تحكم رئيسية ذات نظام تهوية خاص للأماكن الحارة.
لوحة التحكم معزولة بشكل محكم لأجل عدم نفاذ الغبار.
لوحة التحكم خارجية مستقلة عن هيكل الاكسترودر مزودة بفلاتر تهوية.
تم تزويد لوحة التحكم لوحة كلاسكي للتحكم الكامل بآلية عمل الخط كما تم برمجة الخط لقراءة الأعطال إن وجدت اتوماتيكياً.
مصنوع من الستانلس ستيل 304
استطاعة الكهرباء 380/220VAC 50HZ 39.75 Kw
الطول 180 cm
العرض 120 cm
الارتفاع 270 cm
رقم 003
الموديل THV-2024 LA-Z
صناعة تركية

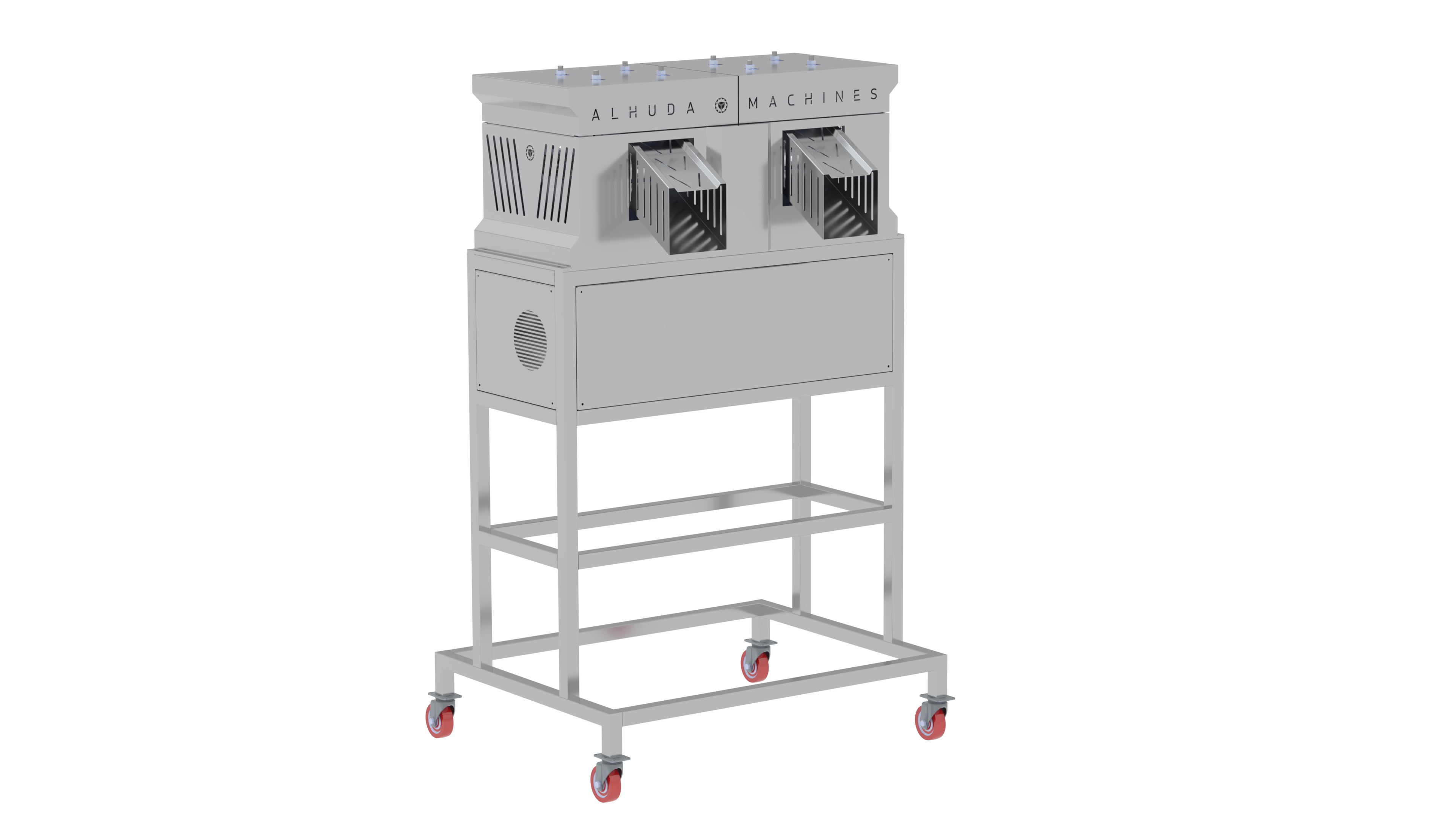

قطاعة أصابع الشيبس

تعمل على تقطيع أصابع شيبس الذرة البفك يتم التحكم بسرعة القطاعة عن طريق انفرتر ليتم تحديد طول الحبة من 2 CM تصل الى 15 CM
مصنوع من الستانلس ستيل 304
استطاعة الكهرباء 380/220VAC 50HZ 1.25 Kw
الطول 120 cm
العرض 90 cm
الارتفاع 150 cm
رقم 004
الموديل THV-2024 LA-Z
صناعة تركية

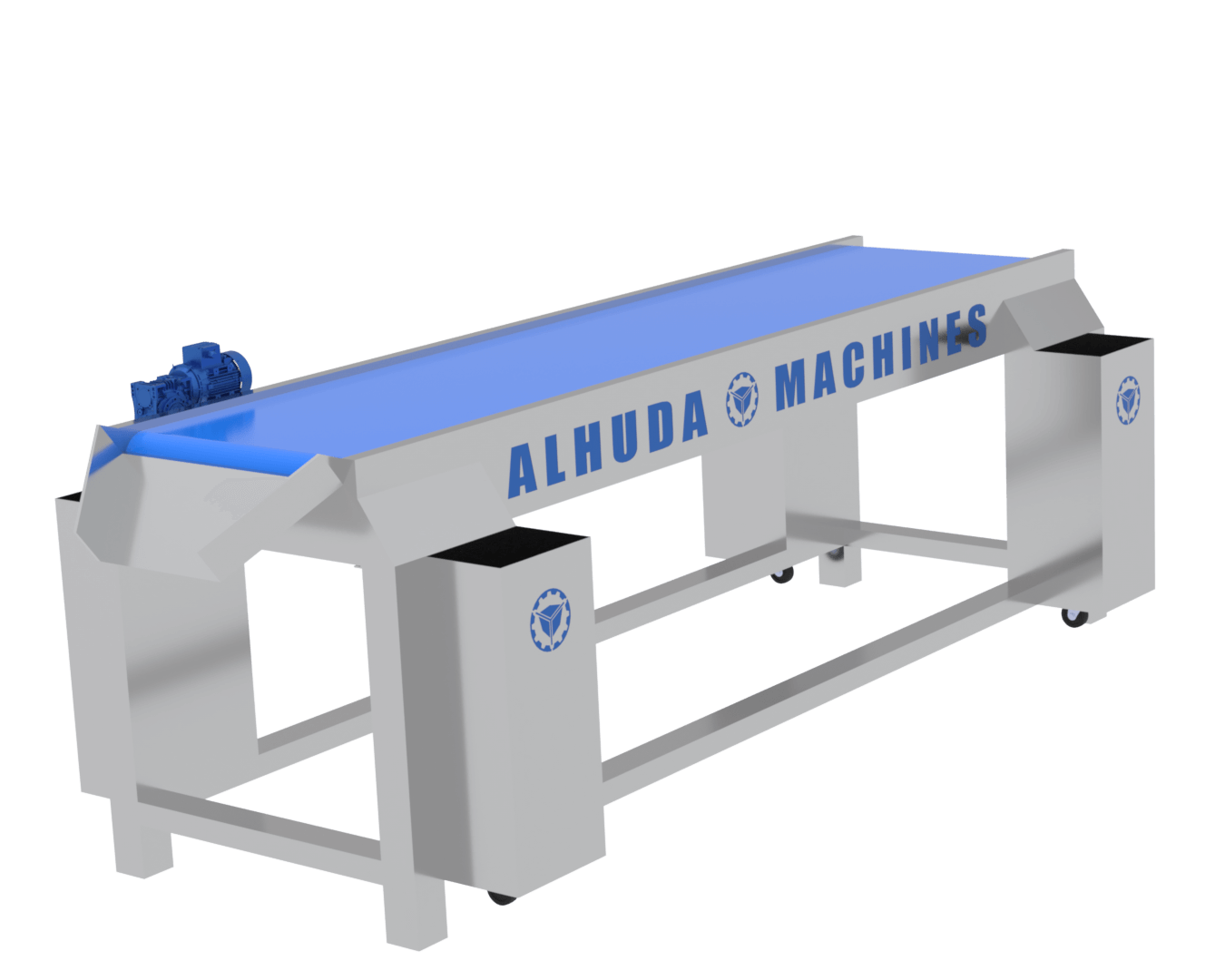

سير ناقل للمنتج

سير ناقل مصنوع من الستانلس ستيل 304
مزود بدواليب لسهولة التحريك والتنظيف.
قشاط الناقل مصنوع من PVC أو البلاستيك الغذائي لنقل المواد من القطاعة.
مزود بفتحات تنظيف.
مزود بفراشي تنظيف آلي.
مصنوع من الستانلس ستيل 304
استطاعة الكهرباء 380/220VAC 50HZ 1.25 Kw
الطول 300 cm
العرض 80 cm
الارتفاع 130 cm
رقم 005
الموديل THV-2024 LA-Z
صناعة تركية

كونج خزان طبخ الشوكولا

مصمم طبقتين دبل جاكيت ليتم ملؤه بالماء ويتم التسخين بسخانات كهربائية يمكن التحكم بدرجة الحرارة المطلوبة الكترونيا
الخلاط مزود بمضخة لتدويرالشوكولامن الأسفل الى الأعلى لزيادة جودة الطحن مزودة بقميص دبل جاكيت لدوران الماء الساخن لتمنع تجمد الشوكولا.
الخلاط مزود بمضخة تسريع دوران الماء في الدبل جاكيت
الخلاط مزود بكُرات معدنية لطحن الشوكولا.
السعة 600 kg
سماكة الجدارمن الخارج 4 mm
سماكة الجدارمن الداخل mm 8
سماكة ارضية الخزان mm15
مزود بلوحة كهربائية للتحكم
...............................................................
2 – مريح الشوكولاتة الفنر
سعة 600 kgمصمم طبقتين دبل جاكيت ليتم ملؤه بالماء ويتم التسخين بسخانات كهربائية يمكن التحكم بدرجة الحرارة المطلوبة الكترونياً
الخلاط مزود بمضخة تسريع دوران الماء في الدبل جاكيت
سماكة الجدارمن الخارج 4 mm
سماكة الجدارمن الداخل mm 4
سماكة أرضية الخزان mm 6
مزود بلوحة تحكم كهربائية.
مصنوع من الستانلس ستيل 304
استطاعة الكهرباء 380/220VAC 50HZ 10.5 Kw
الطول 180 cm
العرض 120 cm
الارتفاع 170 cm
رقم 006
الموديل THV-2024 LA-Z
صناعة تركية

اجزء الكهرباء ولوحات التحكم

القواطع ماركةSchneider

الكونتكتورات ماركة Schneider

شاشة التحكم delta

الإنفرترات delta

المحركات شركة GAMAK

علب السرعة ماركة YILMAZ

اوحسب طلب العميل

المعلومات الاساسية

نحن شركة الهدى نتحمل كامل المسؤولية عن أي خلل بالمواصفات والشروط حيث يتم تجريب الخط بأرض شركة الهدى وفي حال لم يناسب العميل يحق للعميل استرجاع المبلغ المدفوع
صناعة تركية بتقنية ألمانية تمتد لأكثرَمن عشرين عاماً
صناعاتنا حائزة على شهادات الجودة العالمية
الهدى خبرة أجيال في عالم الصناعة وإبداع العصروالتطويرنحوالمستقبل
الخط ينتج أكثر من 30 شكل
طول الخط بالكامل 10 متر- عرض 3 متر
الخط يحتاج مساحة 200 م²
لا تتردد بطلب أي استفسار
الهدى خيارك الأمثل
لإضافة أي تعديل يرجى مراسلتنا ِليتم تزويدكم بكامل المعلومات بالتفصيل.
