Ligne de production de chips de maïs fourrées au chocolat à l'aide d'un système de four

INFORMATIONS DE BASE

Industrie turque avec une technologie allemande de plus de vingt ans
Nos industries ont des certificats de qualité internationaux
Al-Huda est l'expérience de générations dans le monde de l'industrie, la créativité de l'époque et le développement vers l'avenir
La longueur de la ligne est de 12 mètres, mais la largeur est de 3 mètres
La ligne a besoin d'une superficie de 200 m².
En savoir plus sur la ligne et les capacités de production disponibles
Demander un devis
Pour ajouter une modification, veuillez nous envoyer un message pour vous fournir toutes les informations en detail.

PANNEAU DE CONTRÔLE

• COUTEAUX SCHNEIDER
• CONTACTEURS DE SCHNEIDER
• ÉCRAN DE CONTRÔLE DELTA DE 10 POUCES
• INVERSEUR DELTA
• ENGINES, LA SOCIÉTÉ TURQUE GAMAK, AVEC UNE FRANCHISE ALLEMANDE.
• LES CÉLÈBRES BOÎTES DE VITESSES DE LA MARQUE TURQUE YILMAZ
• Selon

La ligne se compose des parties suivantes

1 - Capacité du mélangeur hydratant maïs // 400 kg //
2 - Convoyeur hélicoïdal
3 - Extrudeuse (tête de sablage et de façonnage) avec dispositif d'alimentation automatique
4 à 2 coupe-frites
5 - Ligne de convoyage pour le four
6 – Etuve de séchage à air chaud
7- Cuve de cuisson du chocolat Kong
8- Le confort du chocolat Alfanar

ligne de production

Mélangeur hydratant au maïs
Capacité du mélangeur / 400 / kg
/ 304 en acier inoxydable /
Epaisseur Inox / 2 / mm
Moteur principal d'une capacité de / 5 / hp industrie turque
Équipé d'une ouverture standard pour le vidage.
Équipé d'un réservoir d'eau pour contrôler l'humidité du maïs avec un indicateur de niveau
Équipé d'une protection mécanique pour empêcher la main de l'ouvrier d'entrer dans le mélangeur (treillis métallique).
Équipé d'un trou pour le nettoyage et la surveillance et pour indiquer le niveau de matériaux à l'intérieur
Le bassin du mélangeur est équipé d'un aimant pour éliminer les impuretés métalliques du maïs, le cas échéant.


chargeur en spirale
Composé d'un réservoir contenance / 75 kg/
Fabriqué en acier inoxydable / 304 /
Épaisseur / mm 2 / Fourni avec un trou inférieur pour le nettoyage Fonctionne pour alimenter automatiquement l'extrudeuse en matériaux Équipé d'une protection mécanique pour empêcher la main de l'ouvrier d'entrer dans le mélangeur (treillis métallique)
Équipé d'un mécanisme magnétique pour extraire les impuretés métalliques, le cas échéant, à l'intérieur du maïs


Extrudeuse

La capacité de production est de / 200-175 / kg / h, selon la forme du grain requis.
Le stand principal est en acier thermolaqué avec les derniers fours et est équipé de pieds en acier standard.
Poids approximatif de l'extrudeuse/1300/kg
Entièrement isolé avec une couche extérieure en acier inoxydable de qualité alimentaire /304/ pour un nettoyage facile
La boîte de vitesses est faite des meilleurs types de métal qui peuvent résister à la pression de longues heures de travail, modèle American Extrusion
La boîte de vitesses principale est conçue pour fonctionner en continu 24 heures
Roulements et roulements fabriqués en Suède et au Japon, marque SKF
Les escargots sont fabriqués à partir des meilleurs métaux et traités par les derniers fours thermiques (technologie des fours à vide)
Équipé d'une vis principale pour alimenter la vis du compresseur avec des matériaux, et il est contrôlé par un onduleur de marque LS
L'escargot d'alimentation du produit est équipé d'une boîte de vitesses italienne VARVEL et d'un moteur italien
Moteur de compresseur Snail, capacité / 50 ch / 35 / kilowatt, industrie italienne, bobines de cuivre
Le corps du moteur principal est composé de polices
La vitesse de tous les moteurs d'extrudeuse est contrôlée électroniquement par des onduleurs de marque / 3 / LS
La longueur du grain est contrôlée par un couteau à vitesse variable électroniquement (inverseur) de marque LS.
Équipée d'un dispositif de chauffage de démarrage à commande électronique, une montre de marque coréenne AUTONICS
L'extrudeuse est équipée d'un mécanisme refroidi à l'eau (circuit fermé) American Extrusion
L'extrudeuse est équipée d'un mécanisme de refroidissement par air comprimé, un modèle italien
Toutes les opérations de l'extrudeuse sont contrôlées par un panneau de commande principal avec un système de ventilation spécial pour les endroits chauds en acier inoxydable 304 de qualité alimentaire avec des roues pour un déplacement facile. Le panneau de commande est étroitement isolé pour éviter de manquer de poussière. Le panneau de commande externe est indépendant. de la structure de l'extrudeuse Elle est équipée de 3 filtres de ventilation et d'un ventilateur Refroidissement / 3. /
Le panneau de commande est équipé d'un écran tactile couleur de 12 pouces de la marque LS qui contient trois langues à la demande, pour contrôler entièrement le mécanisme de travail de la ligne. La ligne a été programmée pour lire automatiquement les défauts, le cas échéant, par le biais de messages texte. affichée sur l'écran tactile.
L'écran de contrôle tactile contient / 99 / programmes qui peuvent être stockés automatiquement. Attaché au panneau de commande est un schéma électrique détaillé


trancheuse pour frites doigts 2PCS
Il est contrôlé par l'onduleur qui contrôle la vitesse du couteau pour déterminer la longueur de la pilule


bande transporteuse pour four
Bande transporteuse en acier inoxydable de qualité alimentaire /304/
Équipé de roues pour un déplacement et un nettoyage faciles
La bande transporteuse est en PVC ou en plastique de qualité alimentaire pour transporter les matériaux de l'extrudeuse au four
Équipé de trous de nettoyage
Équipé de brosses de nettoyage automatique


Four de séchage à air chaud
La ligne est équipée d'un four de séchage et de torréfaction, d'un système à air chaud, d'un modèle américain, d'une American Extrusion, d'une capacité de production de 400 kg par heure, avec une température de torréfaction allant jusqu'à 250°, et l'humidité des copeaux sur la demande varie de 0 à 5%.Il fonctionne au diesel ou au gaz naturel.GPL sur demande, l'enveloppe extérieure du four est en acier inoxydable de qualité alimentaire / 304 /
Longueur du four / 5 / m
Largeur du four/ 1,5 m
La largeur de la ligne du chemin Le filet portant les copeaux / 1 mètre / Le filet est en inox alimentaire / 304 / Le four est équipé d'un mécanisme de nettoyage automatique de la grille portant les copeaux.
Le four est équipé d'un dispositif inverseur marque : LS /
Pour contrôler la vitesse de la grille transportant les copeaux, le four est équipé de /2/ horloges de température précises programmables automatiques.
Le four est équipé d'une chambre de chauffe intégrée qui peut être retirée et installée, pour les travaux d'entretien. Il est fabriqué en acier inoxydable chromé / 304 préparé pour résister à des températures allant jusqu'à / 800 °
La chambre de chauffe est fournie avec un brûleur italien

Marque Baltur ou Riello Modèle 2019. Toutes les pièces électriques sont de marque française SCHNEIDER et coréenne LS. La boîte de vitesses principale est italienne et le moteur est de fabrication italienne ou turque. Excellente qualité. Mécanisme de recyclage par les côtés Équipé d'un ventilateur de pompage d'air chaud avec un moteur d'une capacité de 3/heure Excellente industrie italienne ou turque Équipé d'un ventilateur d'aspiration et de circulation d'air avec un moteur d'une capacité de 3/3/hp Excellente industrie italienne ou turque Équipé d'un panneau de commande spécial pour une structure indépendante qui peut être démontée et installée pour faciliter le transport et les travaux de nettoyage.
Equipé d'une commande par écran tactile avec un système de lecture automatique des défauts par SMS, la rotation et la circulation des ventilateurs de pompage d'air chaud est contrôlée par des onduleurs .


Kung (réservoir de cuisson du chocolat)
Fabriqué en acier inoxydable 304
Capacité 500 kg
Conçu avec deux couches d'une double enveloppe à remplir d'eau et à chauffer par des radiateurs électriques, la température requise peut être contrôlée électroniquement.
Le mélangeur est équipé d'un moteur de 10 CV
Le pétrin est équipé d'une pompe pour faire tourner le chocolat de bas en haut afin d'augmenter la qualité du broyage.Il est équipé d'une double enveloppe pour faire circuler de l'eau chaude afin d'éviter que le chocolat ne gèle.
Le mélangeur est équipé d'une pompe accélératrice du cycle de l'eau dans la double enveloppe
Le mélangeur est équipé de billes métalliques pour broyer le chocolat
L'épaisseur du mur extérieur est de 4 mm
Épaisseur de paroi intérieure mm 8
Épaisseur du fond du réservoir mm15
Équipé d'un panneau de commande électrique
Fabriqué entièrement en acier inoxydable 304.


Fenar : Chocolat confortable
Fabriqué en acier inoxydable 304
Capacité 500 kg
Conçu avec deux couches d'une double enveloppe à remplir d'eau et à chauffer par des radiateurs électriques, la température requise peut être contrôlée électroniquement.
Le mélangeur est équipé d'un moteur de 5 CV
Le mélangeur est équipé d'une pompe accélératrice du cycle de l'eau dans la double enveloppe
L'épaisseur du mur extérieur est de 4 mm
Épaisseur de paroi intérieure mm 4
Épaisseur du fond du réservoir mm 6
Équipé d'un panneau de commande électrique
Fabriqué entièrement en acier inoxydable 304

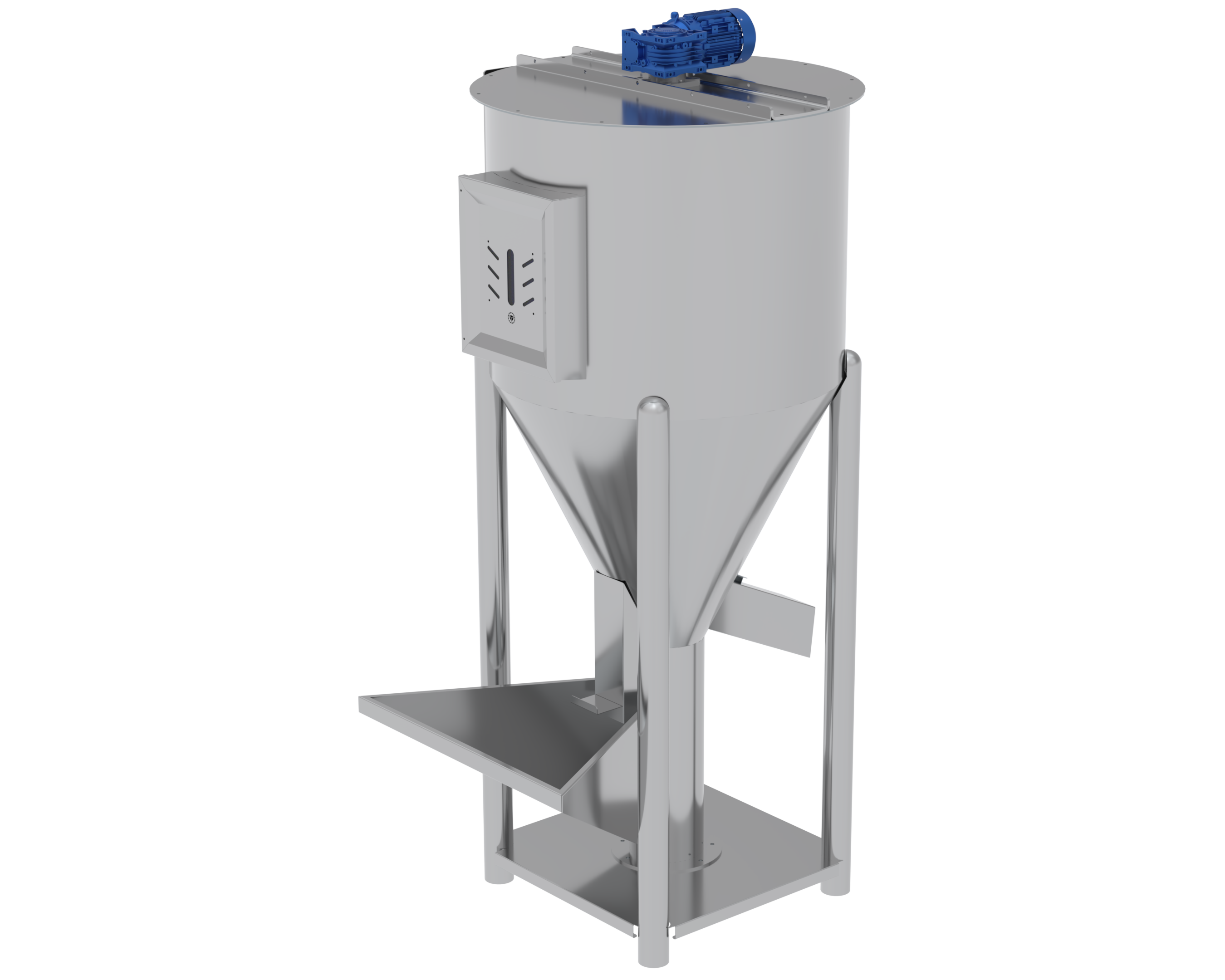

Mélangeur de maïs

Sa mission est de mélanger le maïs et des matières supplémentaires telles que l'huile et l'eau. La capacité du mélangeur est de 400 kg.
Equipé d'une ouverture standard pour la vidange.
Equipé d'un réservoir d'eau pour contrôler l'humidité du maïs avec un indicateur de niveau de liquide.
Equipé d'une protection mécanique pour empêcher la main de l'opérateur de pénétrer dans le mélangeur (treillis métallique).
Equipé d'une ouverture pour le nettoyage, la surveillance et l'indication du niveau des matériaux à l'intérieur
Le bassin mélangeur est équipé d'un aimant pour éliminer les impuretés minérales du maïs, le cas échéant
Fabriqué en acier inoxydable 304
Capacité électrique 380/220VAC 50HZ 3,75 Kw
Hauteur 130 cm
Largeur 120 cm
Hauteur 230 cm
N°001
Modèle THV-2024 LA-Z
Industrie turque

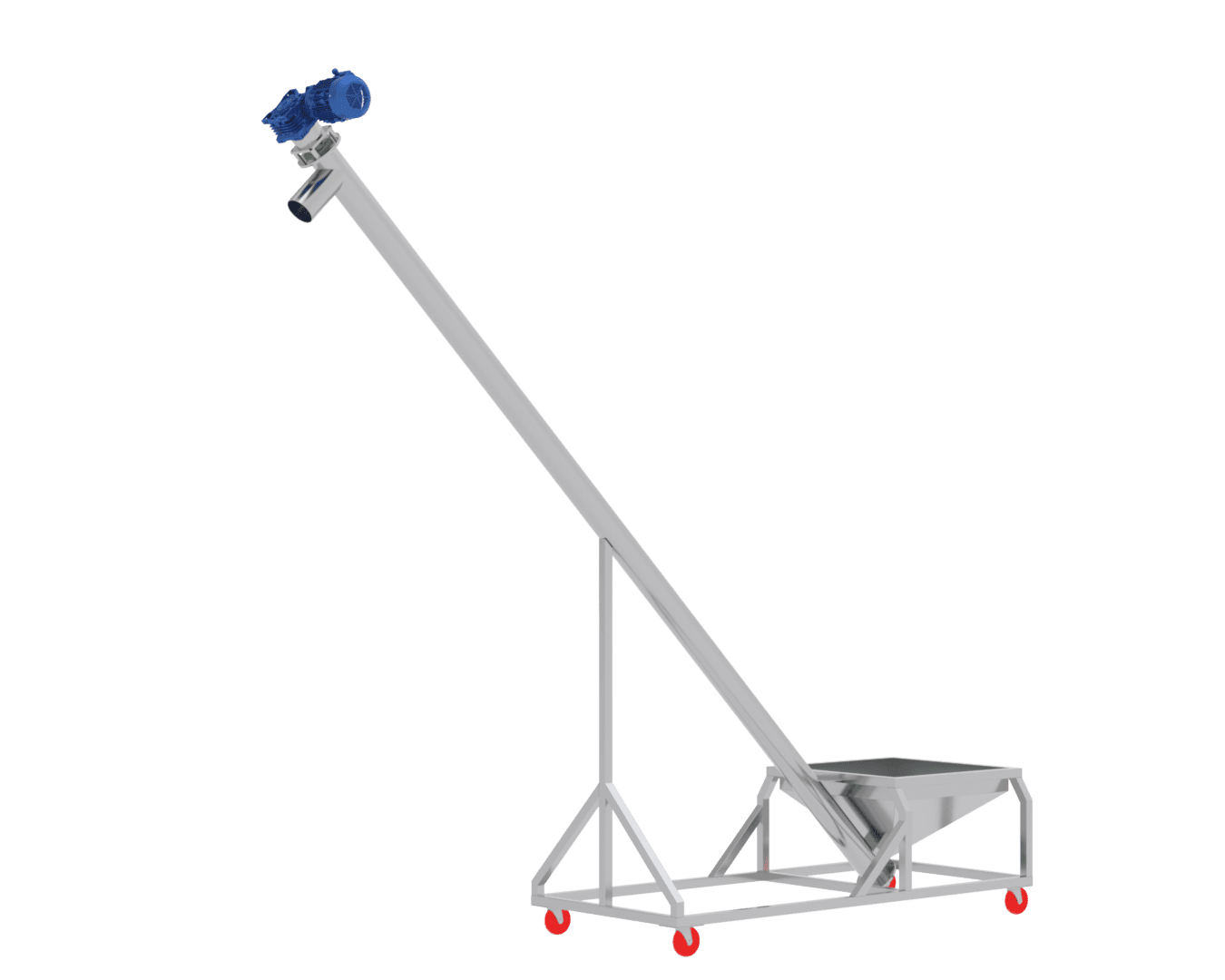

Convoyeur à vis

Se compose d'une capacité de réservoir de 75 kg.
Équipé d'un trou de nettoyage inférieur qui alimente automatiquement les matériaux vers l'extrudeuse. Equipé d’une protection mécanique pour empêcher la main de l’opérateur de pénétrer dans le mélangeur (treillis métallique).
Équipé d'un mécanisme magnétique pour éliminer les impuretés métalliques, le cas échéant, à l'intérieur du maïs.
Fabriqué en acier inoxydable 304
Capacité électrique : 380/220VAC 50HZ 1,25 Kw
Hauteur 270 cm
Largeur 100 cm
Hauteur 280 cm
N°002
Modèle THV-2024 LA-Z
Industrie turque

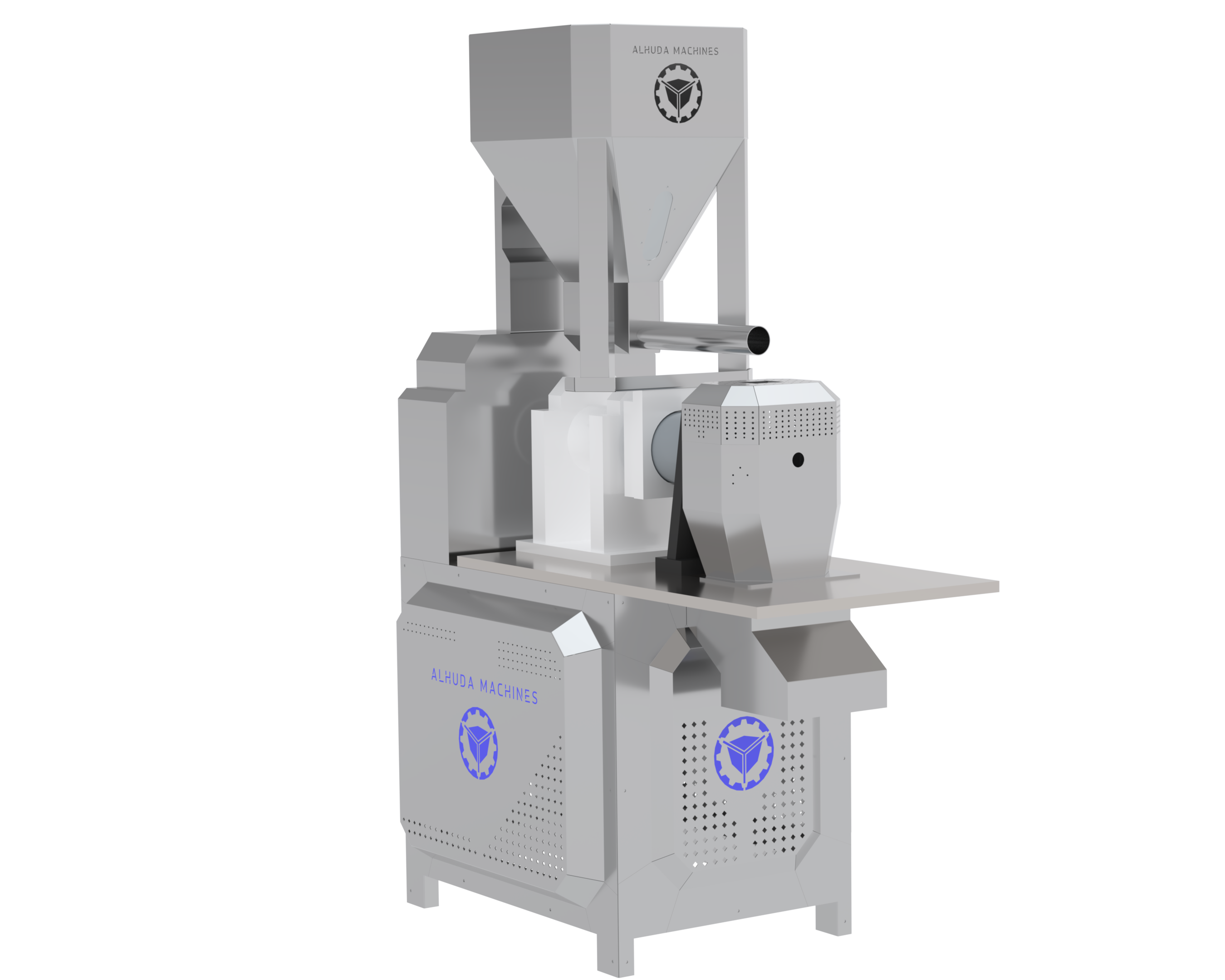

Extrudeuse

Sa mission est de souffler et former des chips de maïs fourrées au chocolat
La capacité de production varie de 175 à 200 kg/heure selon la forme du grain requis.
La boîte de vitesses est fabriquée à partir des métaux les plus fins qui peuvent résister à la pression de longues heures de travail.
La boîte de vitesses principale est conçue pour fonctionner en continu 24 heures sur 24
Les roulements et roulements sont de fabrication suédoise et japonaise, marque SKF
Les escargots sont fabriqués avec les meilleurs métaux et traités avec les derniers fours thermiques. Il est équipé d'un escargot principal pour alimenter l'escargot du compresseur en matériaux. Il est contrôlé par un inverseur.
La vitesse de tous les moteurs de l'extrudeuse est contrôlée électroniquement par 3 inverseurs
La longueur du grain est contrôlée par un couteau à vitesse variable électroniquement (inverseur).
Equipé d'un dispositif de chauffage pour démarrer le travail, contrôlé électroniquement par une montre de température.
L'extrudeuse est équipée d'un mécanisme de refroidissement par eau.
L'extrudeuse est équipée d'un mécanisme de refroidissement par air.
Toutes les opérations d'extrusion sont contrôlées via un panneau de commande principal doté d'un système de ventilation spécial pour les endroits chauds.
Le panneau de commande est étroitement isolé pour empêcher la poussière de pénétrer.
Le panneau de commande est externe, indépendant de la structure de l'extrudeuse et est équipé de filtres de ventilation.
Le panneau de commande est équipé d’un panneau classique pour contrôler entièrement le mécanisme de fonctionnement de la ligne, et la ligne a été programmée pour lire automatiquement les défauts, le cas échéant.
Fabriqué en acier inoxydable 304
Capacité électrique 380/220VAC 50HZ 39,75 Kw
Hauteur 180 cm
Largeur 120 cm
Hauteur 270 cm
N°003
Modèle THV-2024 LA-Z
Industrie turque

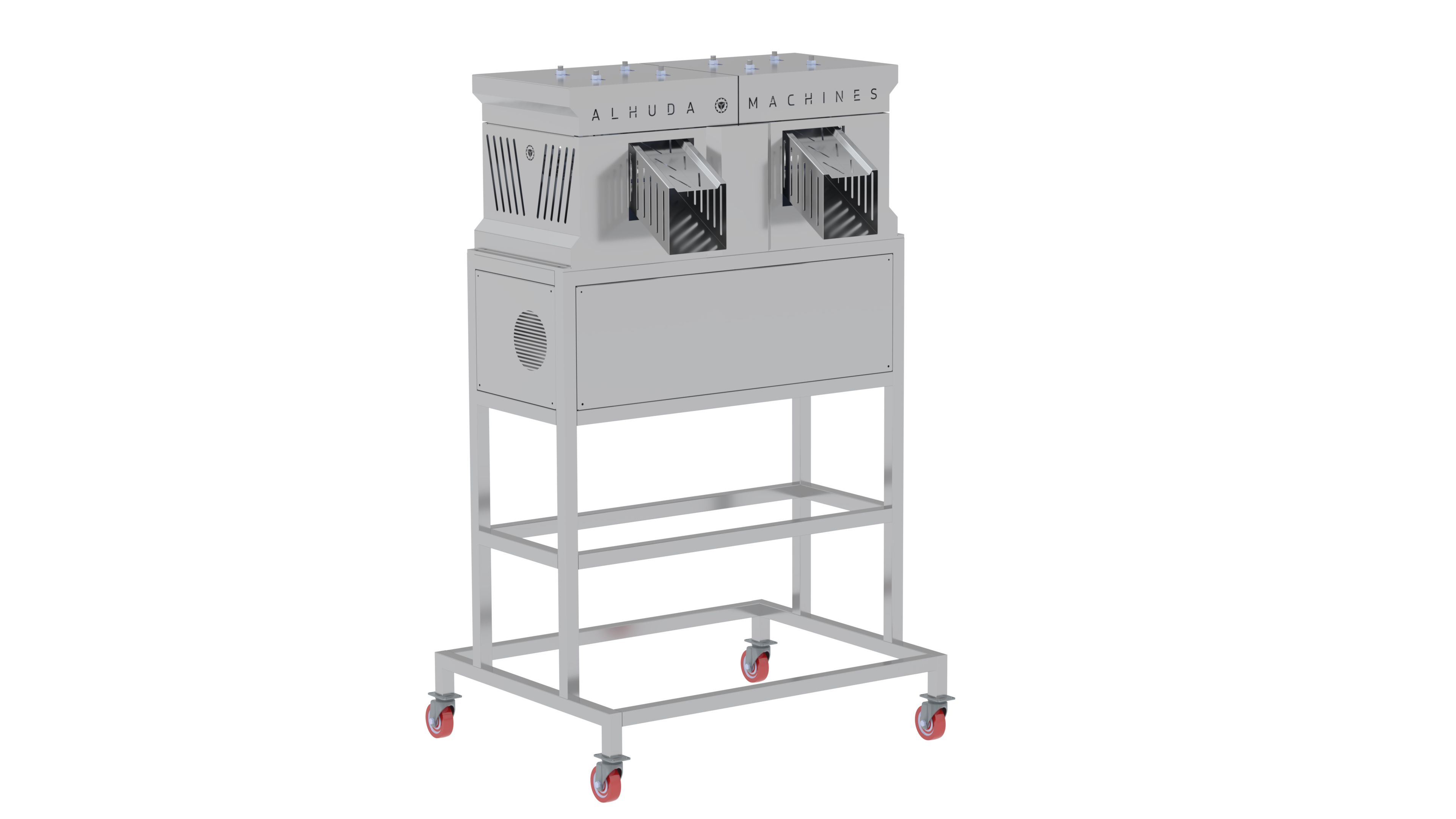

Coupe-doigts pour chips

Il fonctionne sur la découpe de chips de maïs en pâte feuilletée. La vitesse du coupeur est contrôlée par un inverseur de sorte que la longueur du grain soit déterminée de 2 cm jusqu'à 15 cm.
Fabriqué en acier inoxydable 304
Capacité électrique : 380/220VAC 50HZ 1,25 Kw
Hauteur 120 cm
Largeur 90 cm
Hauteur 150 cm
N°004
Modèle THV-2024 LA-Z
Industrie turque

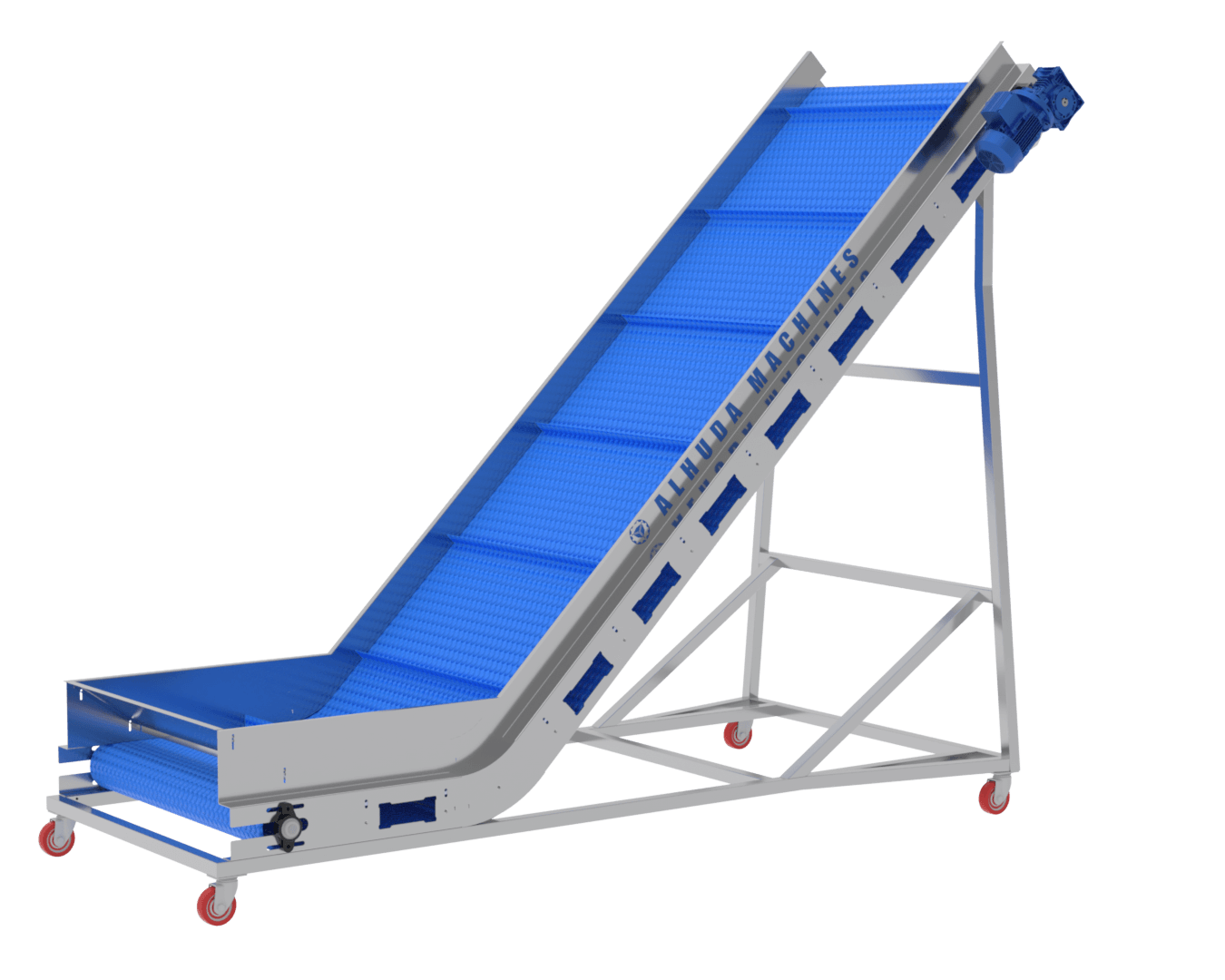

Ligne de convoyage pour four

Bande transporteuse en acier inoxydable 304
Equipé de roues pour un déplacement et un nettoyage faciles.
La bande transporteuse est en PVC ou en plastique de qualité alimentaire pour transférer les matériaux de la trancheuse.
Equipé de trous de nettoyage.
Equipé de brosses de nettoyage automatiques.
Fabriqué en acier inoxydable 304
Capacité électrique : 380/220VAC 50HZ 1,25 Kw
Longueur 300 cm
Largeur 80 cm
Hauteur 130 cm
N°005
Modèle THV-2024 LA-Z
Industrie turque

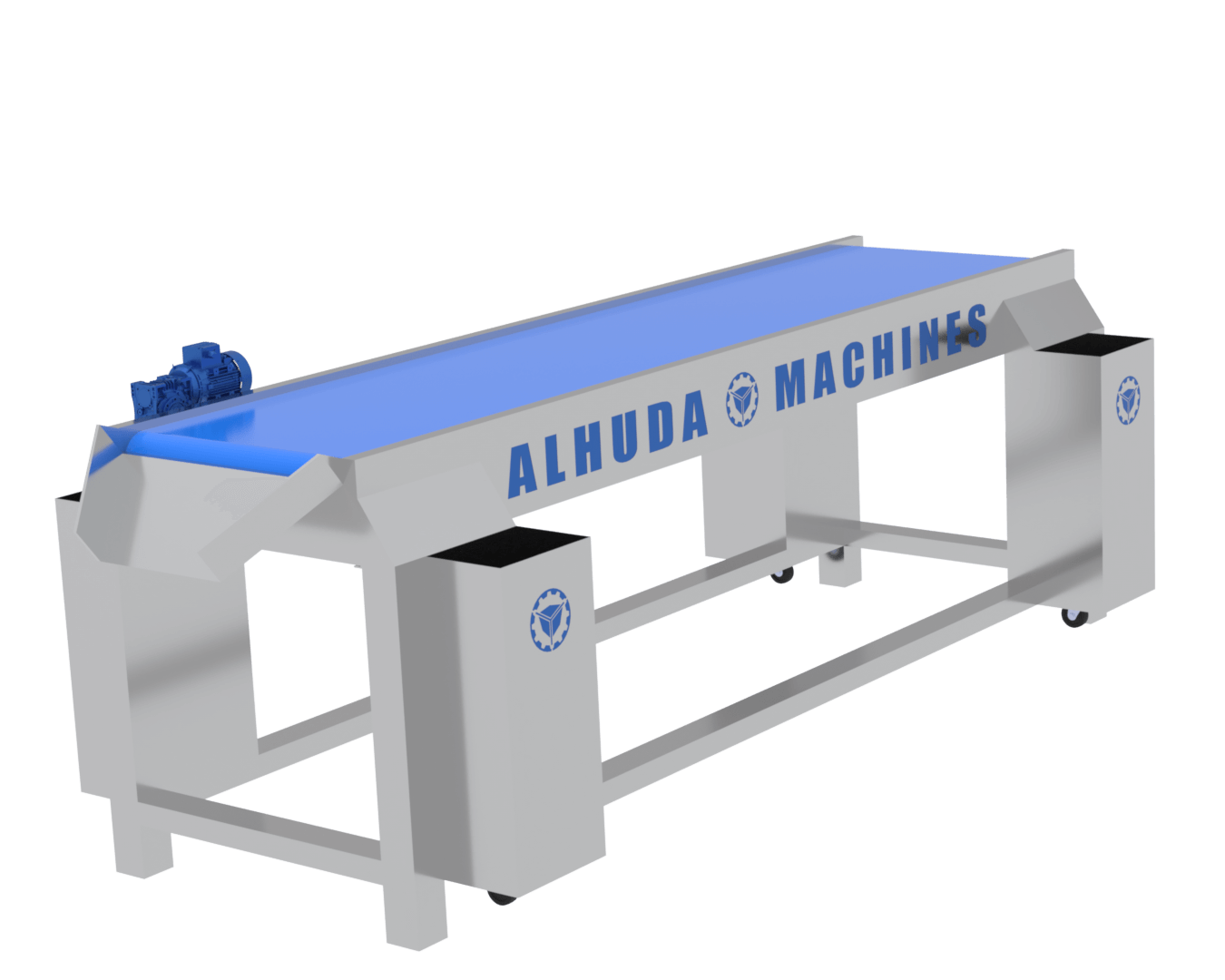

Tapis roulant jusqu'au four

Bande transporteuse en acier inoxydable de qualité alimentaire /304/
Équipé de roues pour un déplacement et un nettoyage faciles
La bande transporteuse est en PVC ou en plastique de qualité alimentaire pour transférer les matériaux de l'extrudeuse au four
Equipé de trous de nettoyage
Equipé de brosses de nettoyage automatiques
Fabriqué en acier inoxydable 304 de qualité alimentaire
Capacité électrique : 380/220VAC 50HZ 1,25 Kw
Longueur 300 cm
Largeur 80 cm
Hauteur 200 cm
N°006
Modèle THV-2024 HD-Z
Industrie turque

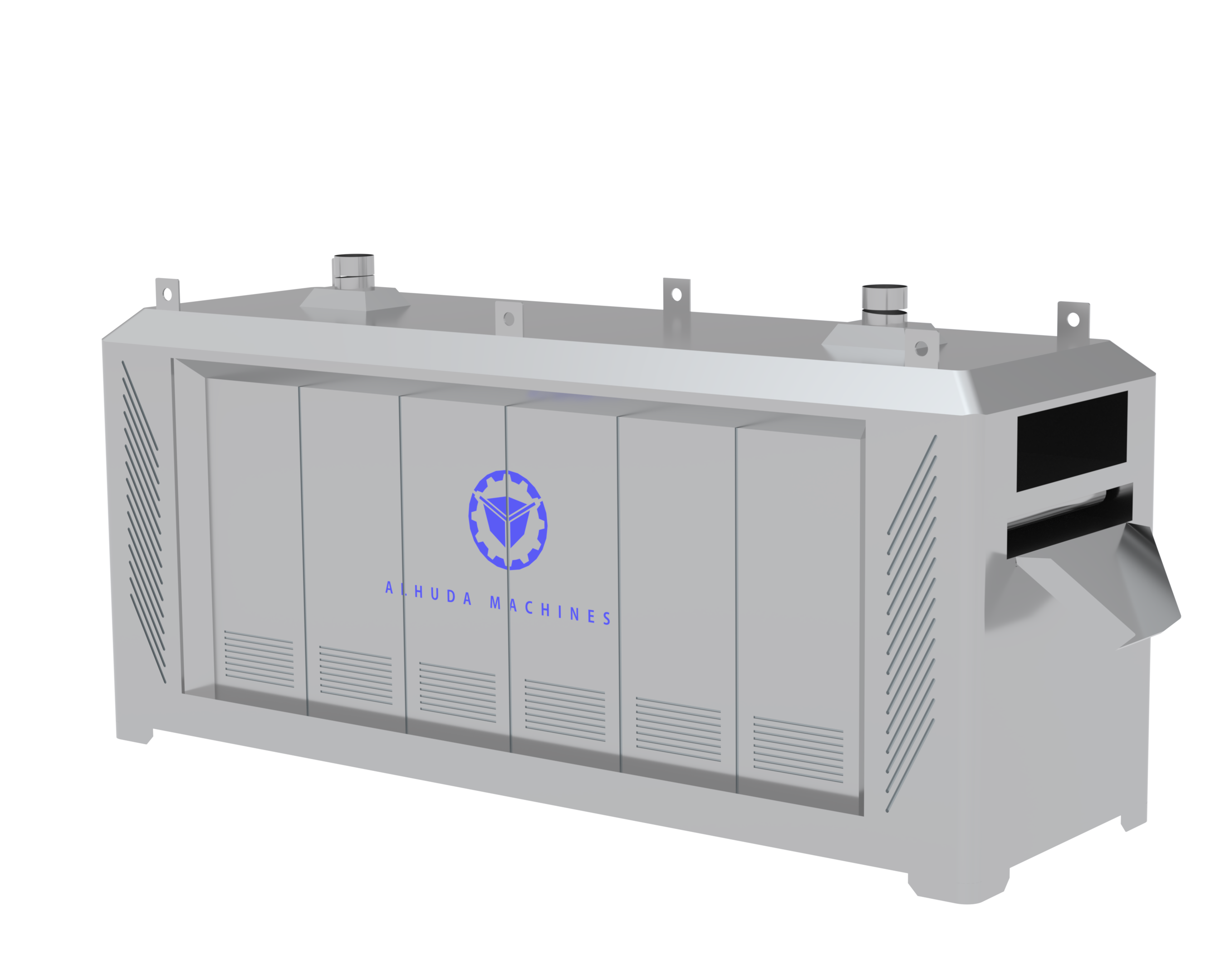

Four de séchage à air chaud

La ligne est équipée d'un four de séchage et de rôtissage avec système à air chaud modèle américain
Capacité de production : 400 kg par heure, avec une température de torréfaction jusqu'à 300°.
La teneur en humidité du produit final des chips de maïs fourrées au chocolat varie de 0 à 5 %. Elle fonctionne au diesel ou au gaz naturel (GPL) sur demande.
Structure extérieure du four / Longueur du four / 6 m / Largeur du four / 1,5 m / Largeur de la ligne de convoyage La grille qui maintient les doigts de chips de maïs fourrées au chocolat / 1 mètre / La grille
Le four est équipé d'un mécanisme de nettoyage automatique de la grille qui maintient les doigts de chips de maïs farcis au chocolat. Le four est équipé d'un dispositif inverseur pour contrôler la vitesse de la grille qui maintient les doigts de chips de maïs farcis au chocolat.
Le four est équipé de deux horloges de température précises et automatiquement programmables.
Le four est équipé d'une chambre de chauffe intégrée qui peut être retirée et installée pour l'entretien.
Le four a été entièrement isolé avec une couche de fibre de verre de 12 cm d'épaisseur sur tous les côtés. Il est équipé d'un mécanisme de distribution d'air en haut et en bas, d'un mécanisme de recirculation sur les côtés et est équipé d'un ventilateur pour pomper la chaleur. air.
Equipé d'une commande par écran tactile avec un système de lecture automatique des défauts par SMS.
Fabriqué en acier inoxydable 304
Capacité électrique : 380/220VAC 50HZ 10,5 Kw
Longueur 600 cm
Largeur 130 cm
Hauteur 220 cm
N°007
Modèle THV-2024PV-Z
Industrie turque

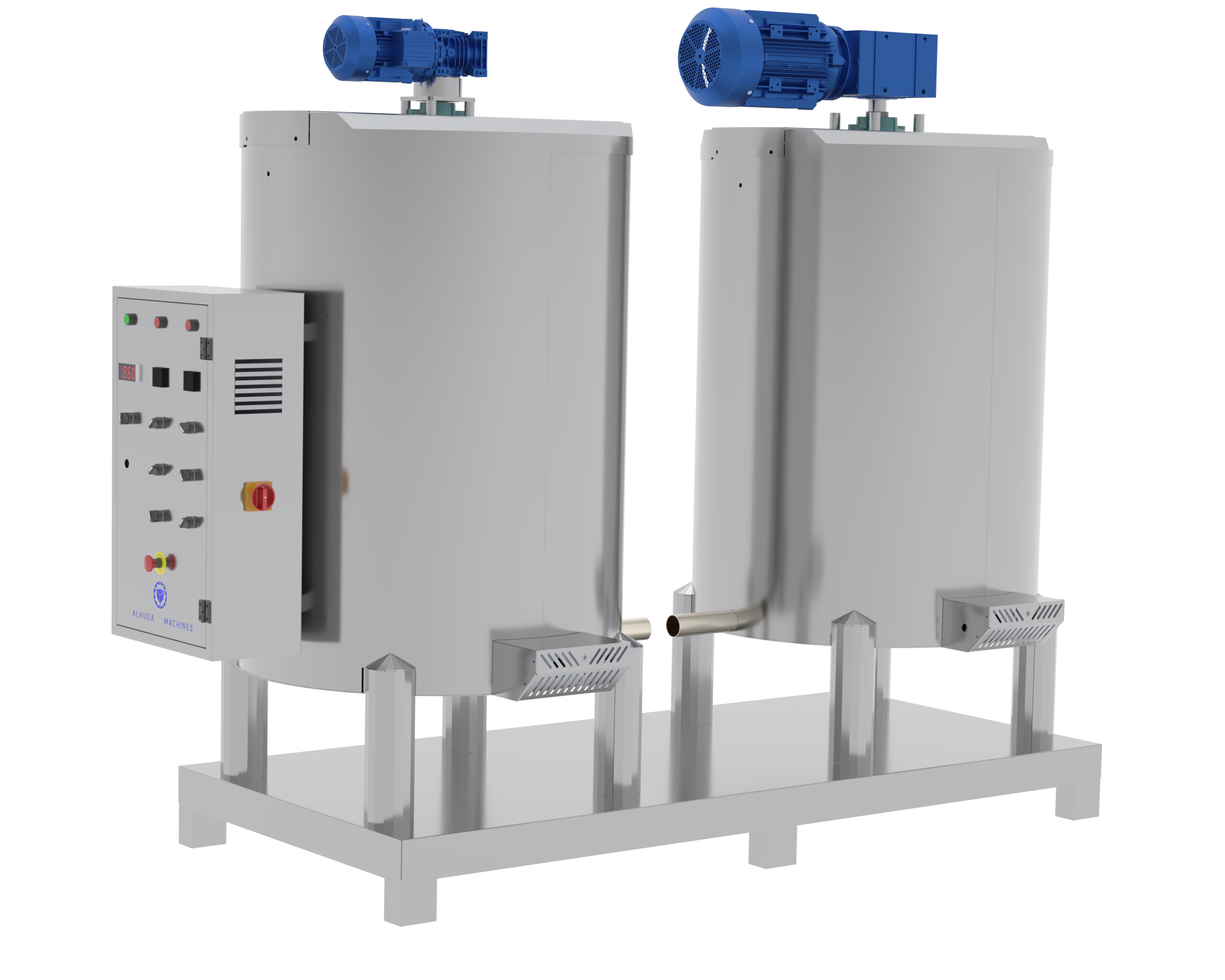

Cuve de cuisson du chocolat - Kong

La double enveloppe est conçue pour être remplie d'eau et chauffée avec des radiateurs électriques. La température requise peut être contrôlée électroniquement.
Le mixeur est équipé d'une pompe pour faire circuler le chocolat de bas en haut pour augmenter la qualité de broyage. Il est équipé d'une double enveloppe pour faire circuler l'eau chaude afin d'éviter que le chocolat ne gèle.
Le mélangeur est équipé d'une pompe pour accélérer la circulation de l'eau dans la double enveloppe
Le mixeur est équipé de billes métalliques pour broyer le chocolat.
Capacité 600 kg
Épaisseur de la paroi externe : 4 mm
Épaisseur de paroi interne mm 8
Épaisseur du fond du réservoir mm15
Equipé d'un tableau de commande électrique
.................................................................. ............
2 - Éventail de chocolat confortable
Capacité 600 kg. Conçu en deux couches, double enveloppe, à remplir d'eau et chauffé avec des radiateurs électriques. La température requise peut être contrôlée électroniquement.
Le mélangeur est équipé d'une pompe pour accélérer la circulation de l'eau dans la double enveloppe
Épaisseur de la paroi externe : 4 mm
Épaisseur de paroi interne mm 4
Épaisseur du fond du réservoir mm 6
Equipé d'un panneau de commande électrique.
Fabriqué en acier inoxydable 304
Capacité électrique : 380/220VAC 50HZ 10,5 Kw
Hauteur 180 cm
Largeur 120 cm
Hauteur 170 cm
N°008
Modèle THV-2024 LA-Z
Industrie turque

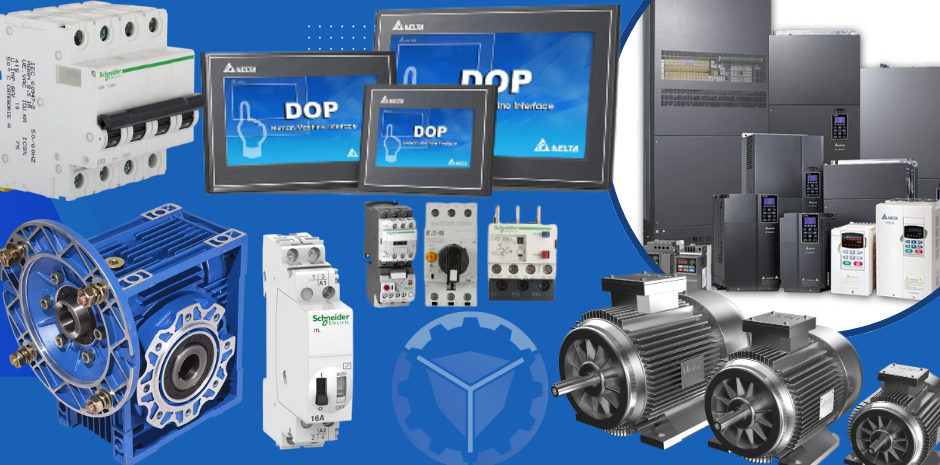

Pièces électriques et panneaux de commande

Fraises de marque Schneider

Contacteurs de marque Schneider

écran de contrôle delta

onduleurs triangle

Entreprise de moteurs GAMAK

Boîtes de vitesses YILMAZ

Ou selon la demande du client

Informations de base

Nous, la société Al-Huda, assumons l'entière responsabilité de tout défaut dans les spécifications et conditions, car la ligne est testée sur le terrain de la société Al-Huda, et si elle ne convient pas au client, le client a le droit de récupérer le montant payé. .
Une industrie turque avec une technologie allemande depuis plus de vingt ans
Nos industries détiennent des certificats de qualité internationaux
Al-Huda possède l'expérience de plusieurs générations dans le monde de l'industrie, de la créativité contemporaine et du développement vers l'avenir.
La ligne produit plus de 30 formes
La ligne entière mesure 20 mètres de long et 3 mètres de large
La ligne nécessite une superficie de 300 mètres carrés
N'hésitez pas à poser toutes vos questions
Al-Huda est votre choix parfait
Pour ajouter toute modification, veuillez nous écrire pour vous fournir des informations complètes et détaillées.
