Four de ligne de production de frites

INFORMATIONS DE BASE

Industrie turque avec une technologie allemande de plus de vingt ans
Nos industries ont des certificats de qualité internationaux
Al-Huda est l'expérience de générations dans le monde de l'industrie, la créativité de l'époque et le développement vers l'avenir
La longueur totale de la ligne est de 24 m –
la largeur est de 3 m
La ligne a besoin d'une superficie de 250 m².

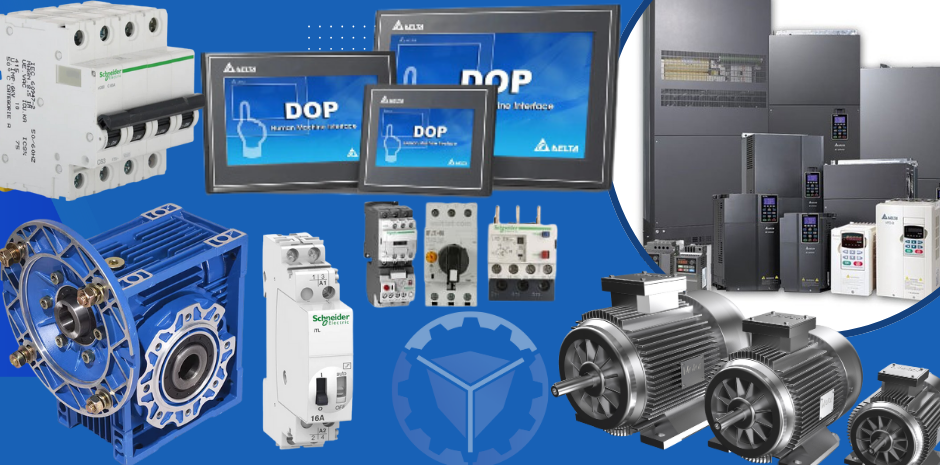

panneau de contrôle

FRAISES SCHNEIDER. •
CONTACTS SCHNEIDER.•
ÉCRAN DE CONTRÔLE DELTA DE 10 POUCES .•
ONDULEURS DELTA. •
ENGINES, LA SOCIÉTÉ TURQUE GAMAK, AVEC • UNE FRANCHISE ALLEMANDE.
BOÎTES DE VITESSES DE LA CÉLÈBRE MARQUE• TURQUE YILMAZ.

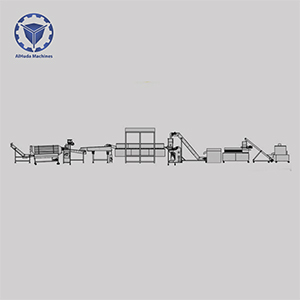

La ligne se compose des parties suivantes

1 - Mélangeur de farine
2- Alimentateur à vis
3- Extrudeuse de formage avec dispositif d'alimentation automatique
4-Le trou
5- Découpeur 3D
6- Coupe-steak
7- Ligne de bande transporteuse
8- Four de séchage et de rôtissage
9- Ligne de bande transporteuse
10- Réservoirs d'arômes
11- Pompe à saveur
12- Cylindre d'arôme Mutabal
13- Itinéraire du serveur de la machine d'emballage
14- Machines d'emballage

ligne de production

mélangeur de farine
Pétrin à tambour en acier inoxydable 304 de qualité alimentaire, sa fonction est de mélanger farine + eau + autres additifs, facile à nettoyer, capacité 3 CV.


chargeur en spirale
Composé d'un réservoir contenance / 75 kg /
Fabriqué en acier inoxydable / 304 /
Épaisseur / mm 2 / Muni d'un trou inférieur pour le nettoyage Fonctionne pour alimenter automatiquement l'extrudeuse en matériaux Équipé d'une protection mécanique pour empêcher la main de l'ouvrier d'entrer dans le mélangeur (grille métallique)
Équipé d'un mécanisme magnétique pour extraire les impuretés métalliques, le cas échéant, à l'intérieur de l'atome.


Extrudeuse à double hélice
L'extrudeuse, qui est responsable de la formation de la pâte, la capacité de production de 175 kg jusqu'à 200 kg par heure. Le moteur principal est de 22 kilowatts. Il est équipé d'un escargot alimentant le produit. Fabriqué en acier inoxydable de qualité alimentaire 304. Le moteur est de 7,5 W. Fabriqué avec les meilleurs types de métaux traités thermiquement


(2 pièces) Découpeur 3D

Moules et segments de moulage, numéro 5, fezzes, steaks, tranches, roses ou poissons Un dispositif pour former et découper des triangles 3D / fezzes. /


Itinéraire du convoyeur de produits
Bande transporteuse en acier inoxydable de qualité alimentaire /304/
Équipé de roues pour un déplacement et un nettoyage faciles
La bande transporteuse est en PVC ou en plastique de qualité alimentaire pour transférer les matériaux de l'extrudeuse au four
Équipé de trous de nettoyage
Équipé de brosses de nettoyage automatique


Four de séchage à air chaud
La ligne est équipée d'un four de séchage et de torréfaction, d'un système à air chaud, d'un modèle américain, d'une American Extrusion, d'une capacité de production de /400/kg par heure, avec une température de torréfaction allant jusqu'à /250°/
L'humidité du produit final des copeaux selon la demande de 0 à 5% Il fonctionne au diesel ou au gaz naturel GPL selon la demande L'enveloppe extérieure du four est en acier inoxydable de qualité alimentaire / 304 / La longueur du four est de 5 m La largeur du four / 1,5 m / la largeur du chemin Le filet portant les copeaux / 1 m / La grille est en inox alimentaire / 304 / Le four est équipé d'un mécanisme de nettoyage automatique de la grille portant les Le four est équipé d'un dispositif inverseur de marque LS permettant de contrôler la vitesse de la grille transportant les copeaux.Le four est équipé d'horloges de température précises et programmables automatiquement.
Le four a été équipé d'une chambre de chauffe intégrée qui peut être retirée et installée pour les travaux d'entretien, en chrome / 304 / et en acier inoxydable préparé pour résister à des températures allant jusqu'à / 800 / degrés La chambre de chauffe a été équipée d'un brûleur italien marque Baltur ou Riello modèle 2019 La boîte de vitesses principale coréenne est italienne et le moteur est de l'industrie italienne ou turque Excellente qualité Le four est entièrement isolé avec une couche de fibre de verre, épaisseur / 12 / cm de tous les côtés Équipé d'un mécanisme de distribution d'air par le haut et par le bas avec un mécanisme de recyclage par les côtés.Fournisseur d'un ventilateur de pompe à air chaud avec un moteur de capacité.3/ excellent cheval de fabrication italienne ou turque
Équipé d'un ventilateur d'admission et de circulation d'air avec une excellente capacité de moteur de / 3 / hp Fabrication italienne ou turque Équipé d'un panneau de commande spécial dans une structure indépendante pouvant être retirée et installée pour faciliter les travaux d'expédition et de nettoyage
Equipé d'une commande à écran tactile avec un système de lecture automatique des défauts par SMS La circulation et la rotation des ventilateurs de pompage d'air chaud est contrôlée par des onduleurs fabriqués en Corée de marque LS


Mélangeurs de saveurs (2 pièces)
Fabriqué en / acier inoxydable 304 / capacité du mélangeur / 200 / litres environ Réalisé sous la forme d'une double enveloppe pour le chauffage indirect Les mélangeurs de saveurs sont reliés à la pompe sur un châssis en fer thermolaqué et recouvert d'acier inoxydable Équipé de roues pour faciliter mouvement et nettoyage Moteurs de la société turque GAMAK + Avec une boîte de vitesses de la société italienne VARVEL Équipé d'un thermostat pour surveiller la température de l'eau chaude dans les mélangeurs Équipé d'un indicateur pour indiquer le niveau d'eau chaude à l'intérieur Capacité des radiateurs / 8 / kilowatt / 220 / volt / 50 / Hz


épices
C'est un cylindre
La vitesse de l'assaisonnement est contrôlée électroniquement via un onduleur équipé d'un atomiseur de saveur avancé et réglable.
Roues pour une agitation et un nettoyage faciles
L'assaisonnement peut être calibré pour contrôler le temps de passage des copeaux à l'intérieur, et le cylindre de greffage est équipé d'un mécanisme pour expulser les impuretés et les très petits copeaux indésirables qui peuvent avoir été causés par la rotation
Fabriqué en acier inoxydable 304 de qualité alimentaire
Longueur 3 M
Hauteur 150 CM
Largeur 130 CM


pompe à saveur
Extrusion américaine
Le corps de la pompe est en aluminium européen massif.La pompe est installée sur une plateforme porteuse en inox alimentaire/304/équipée de roues.Le système d'alternance d'aspiration et de pompage (technologie américaine pour économiser la consommation de goût) est un moteur Ankernage d'une capacité de / 0,75 / kilowatt industrie italienne ou turque + réducteur VARVEL, fabriqué en Italie
Connecté à une solide pompe européenne en aluminium
Le processus de connexion est effectué par Koblink Kachuk pour un entretien et un nettoyage faciles
Équipé d'un tuyau en silicone de qualité alimentaire fabriqué en Espagne
La quantité de saveur ou de goût est contrôlée de manière électronique précise au moyen d'un dispositif onduleur de marque LS, puissance totale / 0,75 / kW / 380 / volts / 50 - 60 / Hz.

Mélangeur de farine

Un mélangeur cylindrique dont la fonction est de mélanger farine de farine + eau + sel + amidon + calcium + carbonate. Facile à nettoyer. Il est équipé d'une sortie pour la sortie de la farine après mélange, qui doit être vidée dans le convoyeur à spirale.
Fabriqué en acier inoxydable 304
Capacité électrique 380/220VAC 50HZ 3,75 Kw
Longueur 100 cm
Largeur 90 cm
Hauteur 140 cm
N°001
Modèle THV-2024TA-F
Fabriqué en Turquie

Convoyeur à vis

Il se compose d'un réservoir d'une capacité de 75 kg. Sa tâche est de recevoir le mélange de farine du mélangeur et de le remonter automatiquement jusqu'à l'extrudeuse. Il est équipé d'une protection pour empêcher la main de l'ouvrier d'entrer dans l'escargot, recouvert d'un métal. engrener. Le convoyeur en spirale est équipé d'un trou inférieur pour le nettoyage. Équipé d'un mécanisme magnétique pour extraire les impuretés minérales, le cas échéant, à l'intérieur de la farine.
Fabriqué en acier inoxydable 304
Capacité électrique 380/220VAC 50HZ 3,75 Kw
Longueur 250 cm
Largeur 90 cm
Hauteur 190 cm
N°002
Modèle THV-2024TA-F
Fabriqué en Turquie

Extrudeuse double hélice

L'extrudeuse se charge de façonner les chips et la pâte croustillante selon la forme que nous choisissons - la capacité de production est de 200 kg/heure.
Equipé d'un escargot mangeoire intégré dans un seau pour alimenter l'extrudeuse en farine
Fabriqué à partir des meilleurs types de métaux traités thermiquement, il a une longue durée de vie et ne nécessite aucun démontage pour le nettoyage.
Fabriqué en acier inoxydable 304
Capacité électrique : 380/220VAC 50Hz 22,5 Kw
Longueur 250 cm
Largeur 100 cm
Hauteur 180 cm
N°003
Modèle THV-2024TA-F
Fabriqué en Turquie

Poinçonneuse

Les fils de puces sont passés dans la machine pour être passés dans le cylindre d'empreinte digitale pour ajouter une forme de gravure et perforer les fils de puces pour produire diverses formes de puces. Fabriqué en acier inoxydable 304
Capacité électrique : 380/220VAC 50Hz 3,75 Kw
Hauteur 130 cm
Largeur 100 cm
Hauteur 120 cm
N°004
Modèle THV-2024TA-F
Fabriqué en Turquie

Machine à couper les steaks

Sa mission est de couper les copeaux selon la forme que nous choisissons et la longueur que nous précisons. La longueur du copeau est contrôlée par le changeur de vitesse de l'onduleur.
La trancheuse produit plus de 10 formes. Intégré au tapis roulant d'un emballage plastique alimentaire et équipé d'un cylindre pour tirer les fils des copeaux et les amener au couteau.
Fabriqué en acier inoxydable 304
Capacité électrique : 380/220VAC 50Hz 3,75 Kw
Hauteur 150 cm
Largeur 80 cm
Hauteur 120 cm
N°005
Modèle THV-2024TA-F
Fabriqué en Turquie

Découpeur 3D

Sa mission est de couper et de façonner les copeaux selon la forme que nous choisissons. La vitesse de la fraise est contrôlée par le changeur de vitesse de l'onduleur.
La trancheuse produit plus de 7 formes. Il est équipé de doigts pour écarter les fils des copeaux et éviter qu'ils ne collent les uns aux autres. Il est équipé d'un cylindre pour tirer les fils des copeaux et les alimenter avec des couteaux.
Fabriqué en acier inoxydable 304
Capacité électrique : 380/220VAC 50Hz 3,75 Kw
Hauteur 150 cm
Largeur 90 cm
Hauteur 120 cm
N°006
Modèle THV-2024TA-F
Fabriqué en Turquie

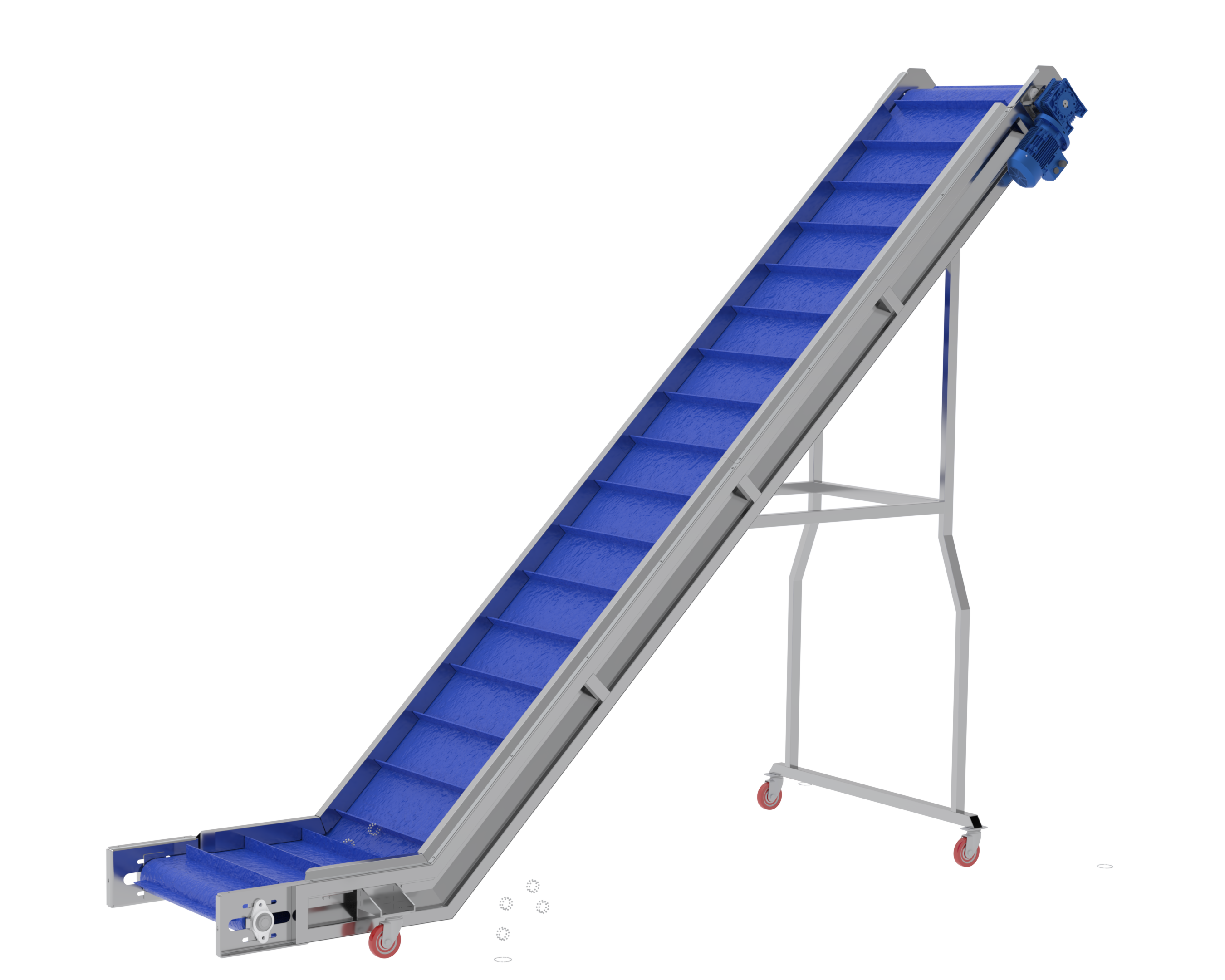

Bande transporteuse pour le produit

Une ligne de convoyage en plastique PVC de qualité alimentaire dont la mission est de recevoir les copeaux de la trancheuse et de les acheminer vers la friteuse.
Equipé de roues pour un déplacement et un nettoyage faciles.
Fabriqué en acier inoxydable 304
Capacité électrique : 380/220VAC 50HZ 1,25 Kw
Longueur 200 cm
Largeur 70 cm
Hauteur 200 cm
N°007
Modèle THV-2024TA-F
Fabriqué en Turquie

Four grill à air chaud

La ligne est équipée d'un four de séchage et de rôtissage avec système à air chaud modèle américain
Capacité de production : 500 kg par heure, avec une température de torréfaction jusqu'à 320°.
Fonctionne au diesel ou au gaz naturel GPL sur demande.
Le four est équipé d'un mécanisme de nettoyage automatique de la grille transportant les copeaux. Le four est équipé d'un inverseur pour chaque étage pour contrôler la vitesse et d'un moteur pour chaque étage pour contrôler la vitesse de la grille.
Le four est équipé d'horloges de température précises et programmables automatiquement : 2/
Le four est équipé de deux chambres de chauffe démontables et installées pour l'entretien
Le four a été entièrement isolé avec une couche de fibre de verre isolante de 12 cm d'épaisseur sur tous les côtés. Il est équipé d'un mécanisme de distribution d'air par le haut et par le bas, avec un mécanisme de recirculation sur les côtés. Il est équipé d'un pompage d'air chaud. Il est équipé d'un ventilateur d'aspiration et de circulation d'air. Il est équipé d'un panneau de commande spécial avec une structure indépendante qui peut être facilement retirée et installée pour les travaux d'expédition et de nettoyage.
Equipé d'une commande par écran tactile avec un système de lecture automatique des défauts par SMS. La rotation des ventilateurs de pompage d'air chaud est contrôlée et mise en rotation par des inverseurs
Fabriqué en acier inoxydable 304
Capacité électrique : 380/220VAC 50Hz 10,5 Kw
Longueur 700 cm
Largeur 130 cm
Hauteur 220 cm
N°008
Modèle THV-2024TA-F
Fabriqué en Turquie

Ligne de convoyage de produits

Un tapis roulant dont la tâche est de recevoir les copeaux du four et de les monter jusqu'au mutabal, équipé de roues pour faciliter le déplacement et le nettoyage
La bande transporteuse est en PVC ou en plastique de qualité alimentaire
Fabriqué en acier inoxydable 304
Capacité électrique : 380/220VAC 50Hz 1,25 Kw
Hauteur 180 cm
Largeur 70 cm
Hauteur 110 cm
N°009
Modèle THV-2024TA-F
Fabriqué en Turquie

Mélangeurs de cuisson d'arômes

Sa mission est de mélanger l'huile et l'arôme pour que le mélange soit homogène. La capacité d'un mélangeur est d'environ 200 litres. Il est réalisé sous la forme d'une double enveloppe pour un chauffage indirect. pompe sur un châssis unique en fer thermolaqué et recouvert d'acier inoxydable. Elle est équipée de roues pour un déplacement et un nettoyage faciles.
Il est équipé d'une horloge de température pour surveiller la température de l'eau chaude dans les mélangeurs. Il est équipé d'un indicateur pour indiquer le niveau d'eau chaude à l'intérieur.
Fabriqué en acier inoxydable 304
Capacité électrique : 380/220VAC 50Hz 3,75 Kw
Longueur 300 cm
Largeur 70 cm
Hauteur 100 cm
N°-010
Modèle THV-2024TA-F
Fabriqué en Turquie

Pompe à saveur

Le corps de la pompe est en aluminium massif. La pompe est installée sur une plate-forme porteuse équipée de roues. Le système de travail alterné d'aspiration et de pompage (une technologie américaine pour économiser la consommation d'appâts) est un moteur à manivelle.
Connecté à une pompe en aluminium solide.
Le processus de connexion se fait à l'aide d'un raccord en caoutchouc pour un entretien et un nettoyage faciles, équipé d'un tuyau en silicone de qualité alimentaire de fabrication espagnole.
La quantité d'arôme ou de goût est contrôlée avec précision électroniquement via un dispositif inverseur
Fabriqué en acier inoxydable 304
Capacité électrique : 380/220VAC 50Hz 1,25 Kw
Longueur 70 cm
Largeur 60 cm
Hauteur 80 cm
N°011
Modèle THV-2024TA-F
Fabriqué en Turquie

Cylindre d'enrobage d'arôme

Il s'agit d'un cylindre et la vitesse de l'assaisonnement est contrôlée électroniquement via un inverseur. Le processus de balance dans l'assaisonnement est fabriqué pour empêcher l'accumulation et l'agglomération de l'arôme et pour obtenir le meilleur résultat d'arôme, grâce au processus de rotation des copeaux. de manière lente et homogène lors de la pulvérisation de l'arôme. L'assaisonnement est calibré pour contrôler le temps de passage des copeaux à l'intérieur, en dotant le cylindre de vaccination d'un mécanisme pour expulser les impuretés et les très petits copeaux indésirables qui peuvent résulter de la rotation.
Fabriqué en acier inoxydable 304
Capacité électrique : 380/220VAC 50Hz 3,75 Kw
Longueur 300 cm
Largeur 120 cm
Hauteur 150 cm
N°012
Modèle THV-2024TA-F
Fabriqué en Turquie

Ligne de convoyeur pour machine d'emballage

Une ligne de convoyage à godets entièrement automatique dont la mission est de réceptionner le produit dès l'étape d'aromatisation, de le transporter et de le distribuer régulièrement vers 5 machines de remplissage et de conditionnement.
Structure de convoyeur+ (ACIER INOXYDABLE 304)
(PVC lettre Z) avec un réservoir, un shaker, un circuit de contrôle et des capteurs électroniques pour alimenter automatiquement la machine en produit afin d'éviter que les chips ne se cassent.
Fabriqué en acier inoxydable 304
Capacité électrique 380/220VAC 50HZ 3,75 Kw
Longueur 10 cm
Largeur 100 cm
Hauteur 420 cm
N°013
Modèle THV-2024TA-F
Fabriqué en Turquie

Machines d'emballage gravimétrique à système continu numéro 3

Il a été fabriqué en utilisant les dernières technologies internationales pour répondre aux besoins des clients en matière de systèmes de commande et de contrôle, de capteurs et de capteurs optiques lors de la fabrication de cette machine afin de fournir un fonctionnement continu et à grande vitesse 24 heures sur 24.
-Machine de remplissage et d'emballage pour tous types de chips, graines et noix
- L'ensemble du système de travail dépend de servomoteurs
- Capacité de production selon le poids
- Un système de contrôle PLC avancé et à réponse rapide de DELTA
- Écran tactile électronique de 10 pouces de DELTA
- La machine est équipée d'un moteur pas à pas pour déplacer automatiquement l'échelle porte-rouleaux, contrôlée depuis l'écran
- La machine est équipée d'un moteur pas à pas pour compenser la traction du rouleau, en plus d'alerter l'opérateur lorsque le rouleau est terminé.
– La machine est équipée de capteurs de sécurité pour la sécurité de l'opérateur.
– La machine est équipée d’un compteur de production et de suivi quotidien et complet.
– Le type de rouleau utilisé pour la machine (cellophane intégrée).
- Tapis roulant pour colis prêts à l'emploi.
-Imprimante de dates.
- Ensemble de poids intelligent.
- Plateforme d'installation du dispositif de musculation.
Fabriqué en acier inoxydable .304
Capacité électrique 380/220VAC 50HZ 15,25 Kw
Hauteur 230 cm
Largeur 130 cm
Hauteur 200 cm
N°014
Modèle THV-2024TA-F
Fabriqué en Turquie
