Ligne de production de chips Cheetos, capacité de production 200 kg, four et système de friture, équipée de machines d'emballage et de conditionnement

Cheetos chips

La ligne se compose des parties suivantes

1_mélangeur de maïs
2_Le convoyeur à spirale
3_Extrudeuse
4_Convoyeur à bande pour le produit
5_Le tamis
6_ Four grill à air chaud
7_Itinéraire du convoyeur
8_Serveur de poêle à frire
9_Friteuses
10_Réservoirs d'huile numéro 2
11_Bouteille de type huile
12_Parcours refroidissement
13_Appareil aromatisant les condiments
14_ Cylindre de vinaigrette
15_ Route du serveur des machines d'emballage
16_Machines d'emballage et d'emballage

Mélangeur de maïs

Sa mission est de mélanger du maïs et des matières complémentaires telles que l'huile et l'eau. Capacité du mélangeur : 400 kg.
Equipé d'une ouverture standard pour la vidange.
Equipé d'un réservoir d'eau pour contrôler l'humidité du maïs avec un indicateur de niveau de liquide.
Equipé d'une protection mécanique pour empêcher la main de l'opérateur de pénétrer dans le mélangeur (treillis métallique).
Equipé d'une ouverture pour le nettoyage, la surveillance et l'indication du niveau des matériaux à l'intérieur
Le bassin mélangeur est équipé d'un aimant pour éliminer les impuretés minérales du maïs, le cas échéant.
Fabriqué en acier inoxydable 304
Capacité électrique 380/220VAC 50HZ 3,75 Kw
Hauteur 180 cm
Largeur 120 cm
Hauteur 230 cm
N°001
Modèle THV-2024 SH-Z
Industrie turque

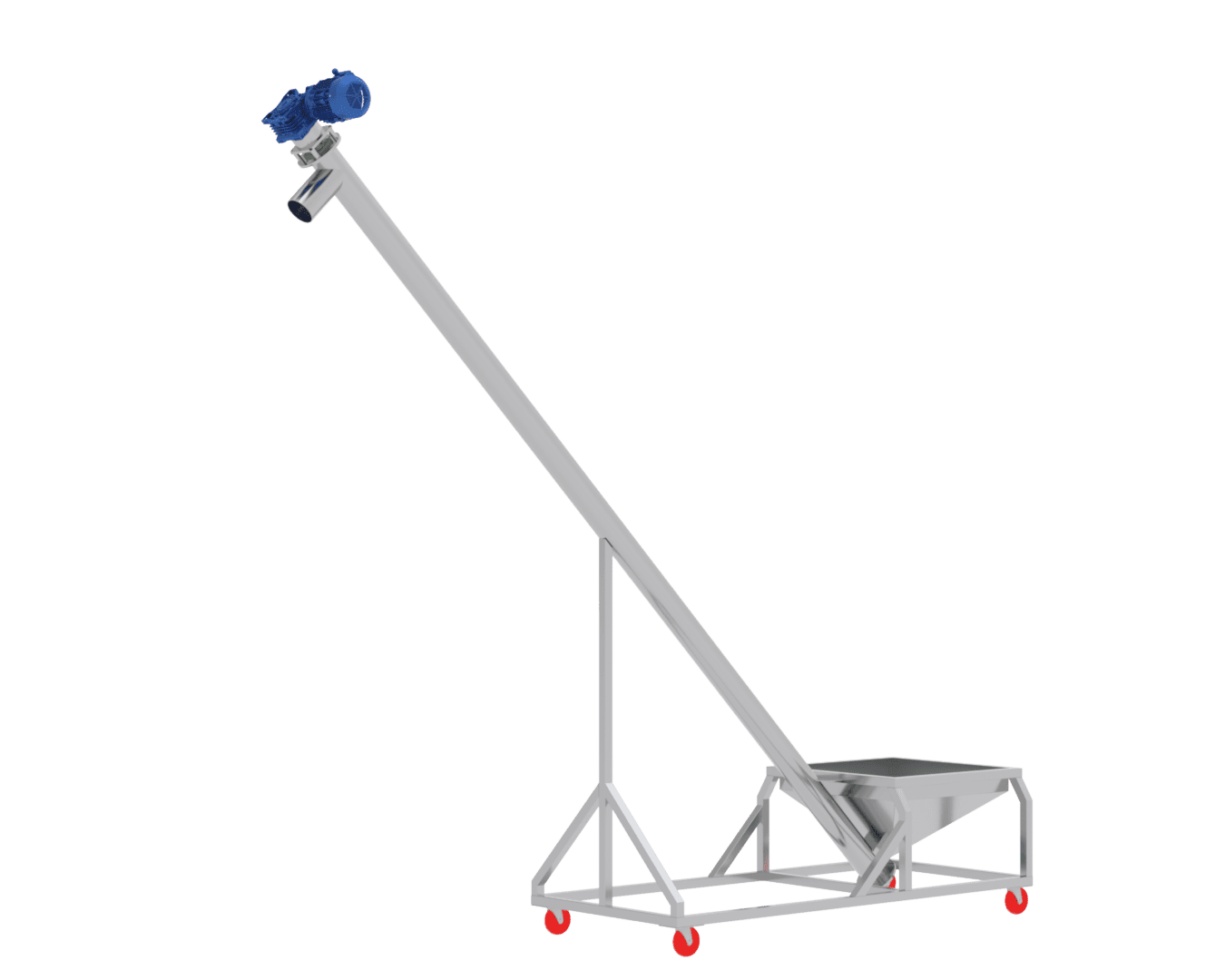

Convoyeur à vis

Il se compose d'un réservoir d'une capacité de 75 kg. Sa tâche est de recevoir le mélange de farine du mélangeur et de le remonter automatiquement jusqu'à l'extrudeuse. Il est équipé d'une protection pour empêcher la main de l'ouvrier d'entrer dans l'escargot, recouvert d'un métal. engrener. Le convoyeur en spirale est équipé d'un trou inférieur pour le nettoyage. Équipé d'un mécanisme magnétique pour extraire les impuretés minérales, le cas échéant, à l'intérieur de la farine.
Fabriqué en acier inoxydable 304
Capacité électrique : 380/220VAC 50HZ 1,25 Kw
Longueur 300 cm
Largeur 90 cm
Hauteur 240 cm
N°002
Modèle THV-2024 SH-Z
Fabriqué en Turquie

Extrudeuse

Capacité de production de 200 kg par heure
Le support principal est en acier thermolaqué à l'aide des fours les plus récents et est équipé de pieds en acier standard. Le poids approximatif de l'extrudeuse est de 1300 kg.
Entièrement isolé avec une couche extérieure en acier inoxydable 304 de qualité alimentaire pour un nettoyage facile.
La boîte de vitesses est fabriquée à partir des métaux les plus fins qui peuvent résister à la pression de longues heures de travail. La boîte de vitesses principale est conçue pour fonctionner en continu 24 heures sur 24.
Les spirales sont fabriquées à partir des métaux les plus fins et traitées avec les derniers fours thermiques
Equipé d'une vis principale pour alimenter la vis du compresseur en matériaux, qui est contrôlée par un inverseur
La vitesse de tous les moteurs de l'extrudeuse est contrôlée électroniquement par trois inverseurs.
La longueur du grain est contrôlée par un couteau à vitesse variable électroniquement (inverseur).
Equipé d'un dispositif de chauffage pour démarrer le travail, contrôlé électroniquement par une montre de température.
L'extrudeuse est équipée d'un mécanisme de refroidissement par air
Toutes les opérations de l'extrudeuse sont contrôlées par un panneau de commande principal doté d'un système de ventilation spécial pour les endroits chauds et de roues pour un déplacement facile.
Le panneau de commande est étroitement isolé pour empêcher la poussière de pénétrer.
Le panneau de commande est externe, indépendant du corps de l'extrudeuse, et est équipé de trois filtres de ventilation et de trois ventilateurs de refroidissement.
Le panneau de commande est équipé d’un panneau classique pour un contrôle complet du mécanisme de fonctionnement de la ligne. La ligne a été programmée pour lire automatiquement les éventuels défauts.
Programme automatisé stockable attaché au panneau de commande et schéma électrique détaillé.
Fabriqué en acier inoxydable 304
Capacité électrique : 380/220VAC 50HZ 22,5 Kw
Hauteur 230 cm
Largeur 100 cm
Hauteur 220 cm
N°-003
Modèle THV-2024 SH-Z
Fabriqué en Turquie

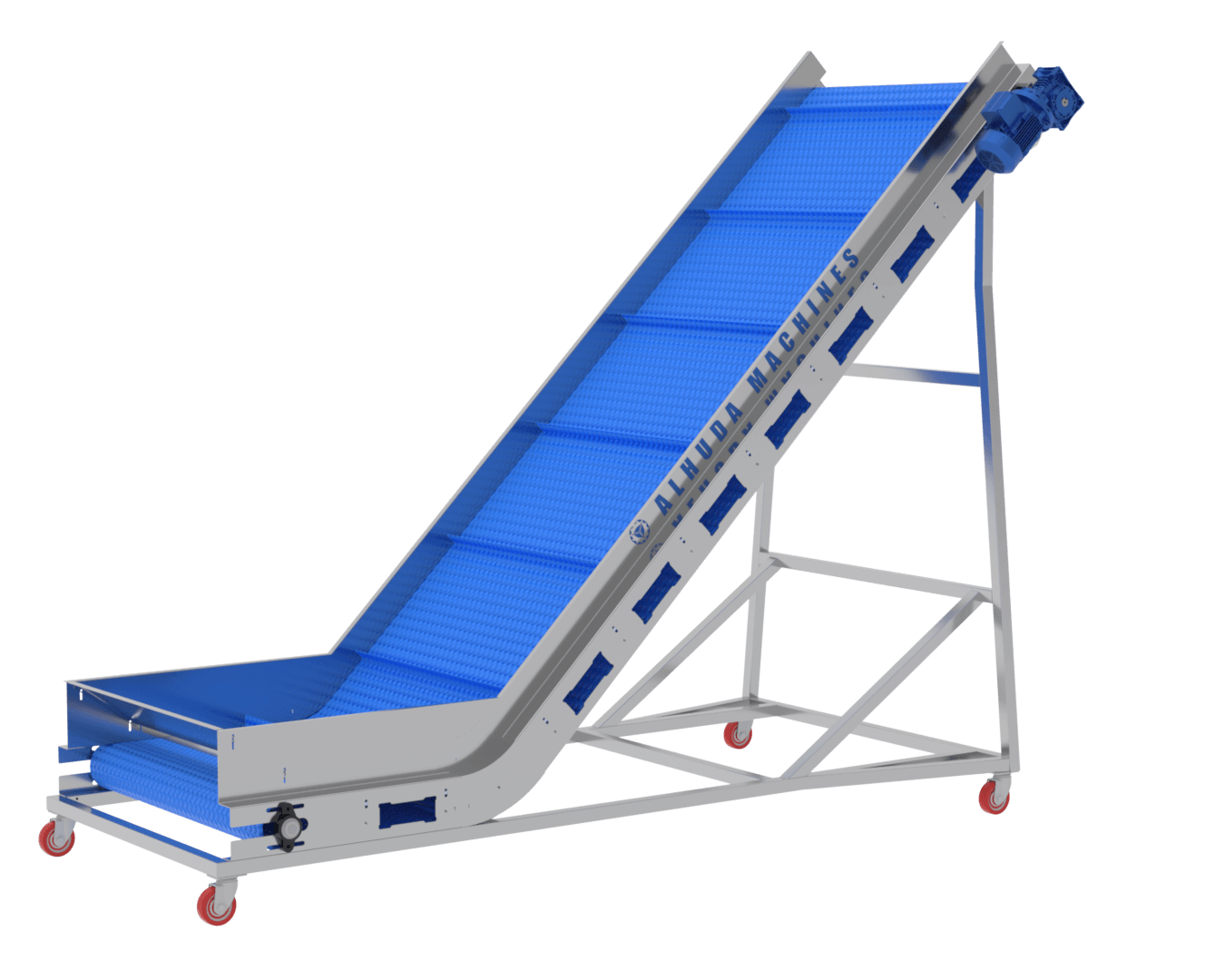

Bande transporteuse pour le produit

Une ligne de convoyage en plastique PVC de qualité alimentaire dont la mission est de recevoir les copeaux de la trancheuse et de les acheminer vers la friteuse.
Equipé de roues pour un déplacement et un nettoyage faciles.
Fabriqué en acier inoxydable 304
Capacité électrique : 380/220VAC 50HZ 1,25 Kw
Longueur 200 cm
Largeur 80 cm
Hauteur 170 cm
N°004
Modèle THV-2024 SH-Z
Fabriqué en Turquie

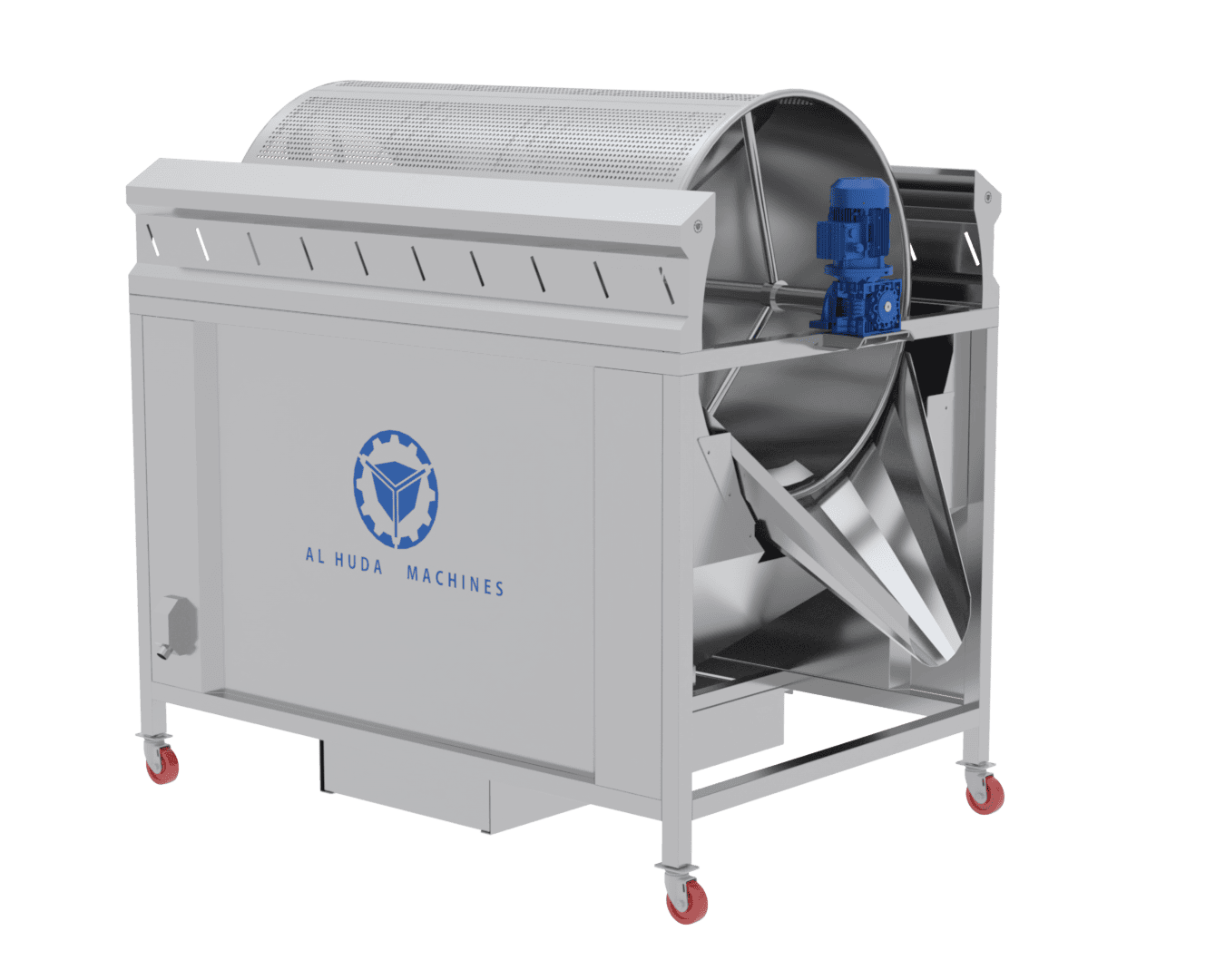

Le tamis

Il s'agit d'un cylindre perforé qui laisse passer les petits copeaux à travers les trous du tamis cylindrique. Sa fonction est également d'éliminer les grains endommagés avant que le produit ne passe dans la friteuse. Il est récupéré dans une cuve située sous le tamis porté par la friteuse. structure de tamis, qui tourne à une vitesse proportionnelle à la tête du secoueur d'alimentation de la friteuse. Sa vitesse est également contrôlée automatiquement.
Fabriqué en acier inoxydable 304
Capacité électrique 380/220VAC 50HZ 3,75 Kw
Hauteur 170 cm
Largeur 130 cm
Hauteur 220 cm
N°005
Modèle THV-2024 SH-Z
Fabriqué en Turquie

Four grill à air chaud

La ligne est équipée d'un four de séchage et de rôtissage avec système à air chaud modèle américain
Capacité de production : 500 kg/heure, avec une température de torréfaction jusqu'à 300°.
Fonctionne au diesel ou au gaz naturel GPL sur demande.
Le four est équipé d'un mécanisme de nettoyage automatique de la grille transportant les copeaux. Le four est équipé d'un inverseur pour chaque étage pour contrôler la vitesse et d'un moteur pour chaque étage pour contrôler la vitesse de la grille.
Le four est équipé de deux horloges de température précises et automatiquement programmables.
Le four est équipé de deux chambres de chauffe qui peuvent être démontées et installées pour l'entretien.
Le four est entièrement isolé avec une couche de fibre de verre isolante de 12 cm d'épaisseur sur tous les côtés. Il est équipé d'un mécanisme de répartition de l'air par le haut et par le bas avec un mécanisme de recyclage par les côtés. Il est équipé d'un ventilateur de pompage d'air chaud. est équipé d'un ventilateur d'admission d'air et de circulation. Il est équipé d'un panneau de commande spécial avec une structure indépendante qui peut être retirée et installée pour un chargement et un nettoyage faciles.
Equipé d'une commande par écran tactile avec un système de lecture automatique des défauts par SMS. La rotation des ventilateurs de pompage d'air chaud est contrôlée par des dispositifs inverseurs.
Fabriqué en acier inoxydable 304
Capacité électrique : 380/220VAC 50HZ 10,5 Kw
Longueur 700 cm
Largeur 150 cm
Hauteur 220 cm
N°006
Modèle THV-2024 SH-Z
Fabriqué en Turquie

Bande transporteuse de copeaux

Un tapis roulant dont la tâche est de recevoir les copeaux du four et de les monter jusqu'au mutabal, équipé de roues pour faciliter le déplacement et le nettoyage.
La bande transporteuse est en PVC ou en plastique de qualité alimentaire
Fabriqué en acier inoxydable 304
Capacité électrique : 380/220VAC 50HZ 1,25 Kw
Longueur 200 cm
Largeur 70 cm
Hauteur 110 cm
N°007
Modèle THV-2024 SH-Z
Fabriqué en Turquie

Machine à frire

La friteuse est conçue pour fonctionner 24 heures sur 24 de manière techniquement étudiée afin de faciliter le passage des copeaux dans la friteuse.
La friteuse est une poêle dans laquelle il y a de l'huile. Les frites sont passées, trempées et agitées dans l'huile et transférées à l'extrémité de la friteuse pendant une période ne dépassant pas 15 secondes jusqu'à ce que les frites soient cuites. progressivement sur le tapis roulant d'un gril intégré avec un shaker pour éliminer l'huile dans un premier temps. Elle est équipée d'une chambre. Le feu à l'intérieur de la friteuse est facile à nettoyer. Il chauffe l'huile à l'aide d'un brûleur fonctionnant au diesel. La chambre de combustion a été entièrement isolée avec une couche de fibre de verre de 10 cm d'épaisseur, dans toutes les directions et sur le corps extérieur, pour maintenir la sécurité des personnes travaillant et maintenir la stabilité de la température de l'huile au degré requis et fournir du diesel.
Fabriqué en acier inoxydable 304
Capacité électrique : 380/220VAC 50HZ 10,5 Kw
Longueur 450 cm
Largeur 130 cm
Hauteur 200 cm
N°008
Modèle THV-2024 SH-Z
Fabriqué en Turquie

Deux réservoirs d'huile

Leur mission est de remplacer la friteuse par du fioul en cas de besoin. Chaque cuve a une capacité de 320 litres de fioul.
Ils sont conçus comme des doubles enveloppes à remplir d'eau pour conserver la chaleur et empêcher l'huile de geler, surtout en hiver. Ils disposent de deux réchauffeurs pour chaque réservoir.
L'épaisseur du réservoir est de 3 mm et les bases sont de 3 pouces, 3 mm d'épaisseur
Le réservoir est équipé de deux pompes, une pour remplacer l'huile et l'autre pour le filtre.
La fonction du premier réservoir est d’alimenter automatiquement la friteuse en huile neuve en cas de besoin. La fonction du deuxième réservoir est de stocker la vieille huile de friture.
Fabriqué en acier inoxydable 304
Capacité électrique 380/220VAC 50HZ 3,75 Kw
Longueur 100 cm
Largeur 90 cm
Hauteur 140 cm
N°009
Modèle THV-2024 SH-Z
Fabriqué en Turquie

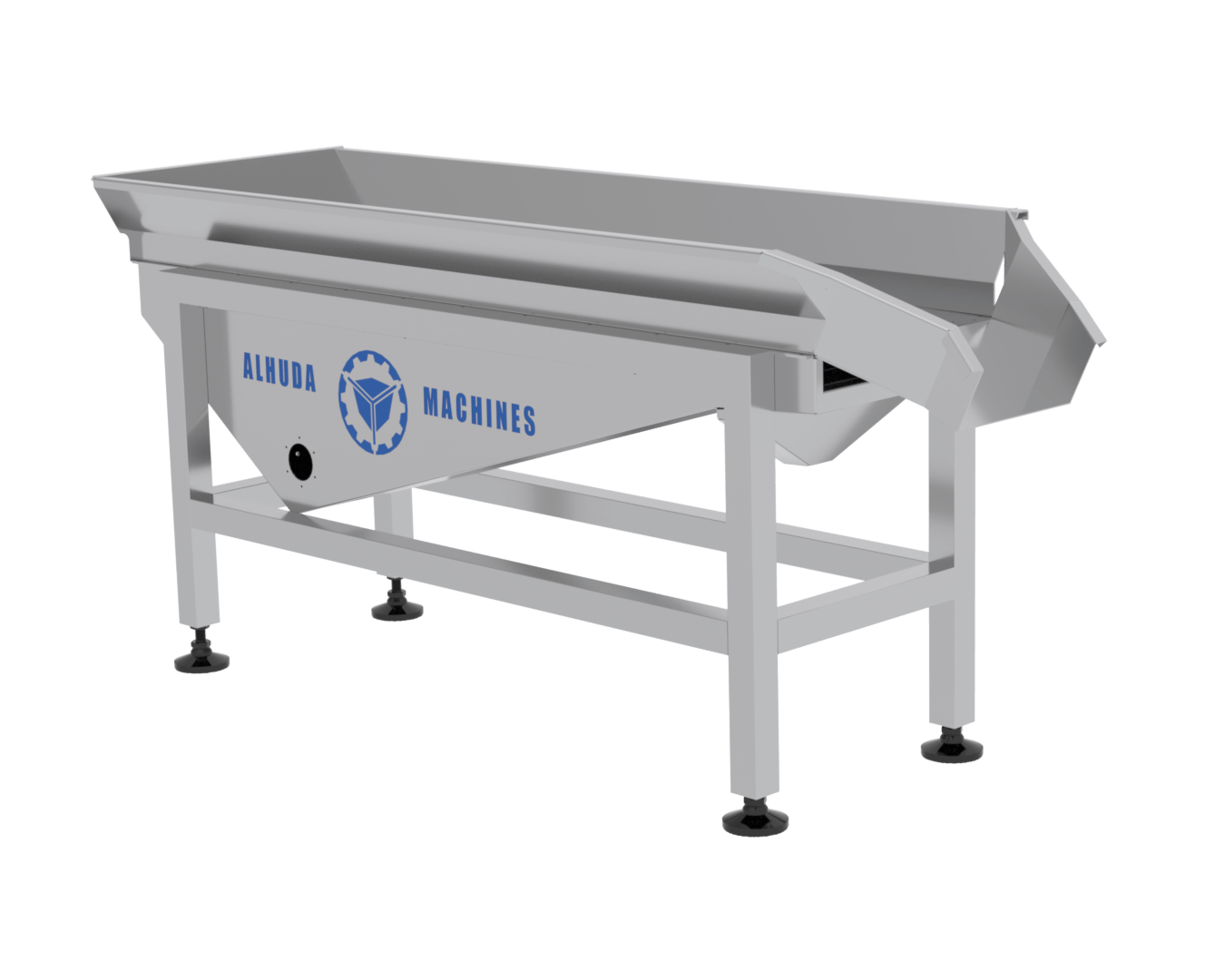

Agitateur de séchage d'huile

Sa mission est de sécher l'huile des copeaux. Il s'agit d'une ligne de transmission de moteur vibrant qui fonctionne en quatre étapes progressivement pour filtrer l'huile des copeaux.
Fabriqué en acier inoxydable 304
Capacité électrique : 380/220VAC 50Hz 3,75 Kw
Hauteur 270 cm
Largeur 100 cm
Hauteur 110 cm
N°010
Modèle THV-2024 SH-Z
Fabriqué en Turquie

Voie de refroidissement

Une ligne de convoyeur grillagé dont la mission est de refroidir et de reposer les chips avant d'entrer dans l'étape d'aromatisation et de les transporter dans la marinade.
Fabriqué en acier inoxydable 304
Capacité électrique : 380/220VAC 50HZ 1,25 Kw
Longueur 300 cm
Largeur 70 cm
Hauteur 100 cm
N°011
Modèle THV-2024 SH-Z
Fabriqué en Turquie

Appareil aromatisant - épice

Il s'agit d'une cuve équipée d'un dispositif permettant de mélanger et d'agiter la poudre d'arôme. Equipé d'une spirale horizontale pour l'alimentation. Equipé d'un dispositif inverseur pour contrôler avec précision la quantité d'arôme circulant vers le vibrateur spray, pour le réglage et le calibrage. Equipé d'un circuit électronique conçu de manière à lui permettre de distribuer parfaitement et de manière optimale la poudre d'arôme. enrober les chips.
Fabriqué en acier inoxydable 304
Capacité électrique : 380/220VAC 50Hz 3,75 Kw
Longueur 300 cm
Largeur 70 cm
Hauteur 100 cm
N°012
Modèle THV-2024 SH-Z
Fabriqué en Turquie

م

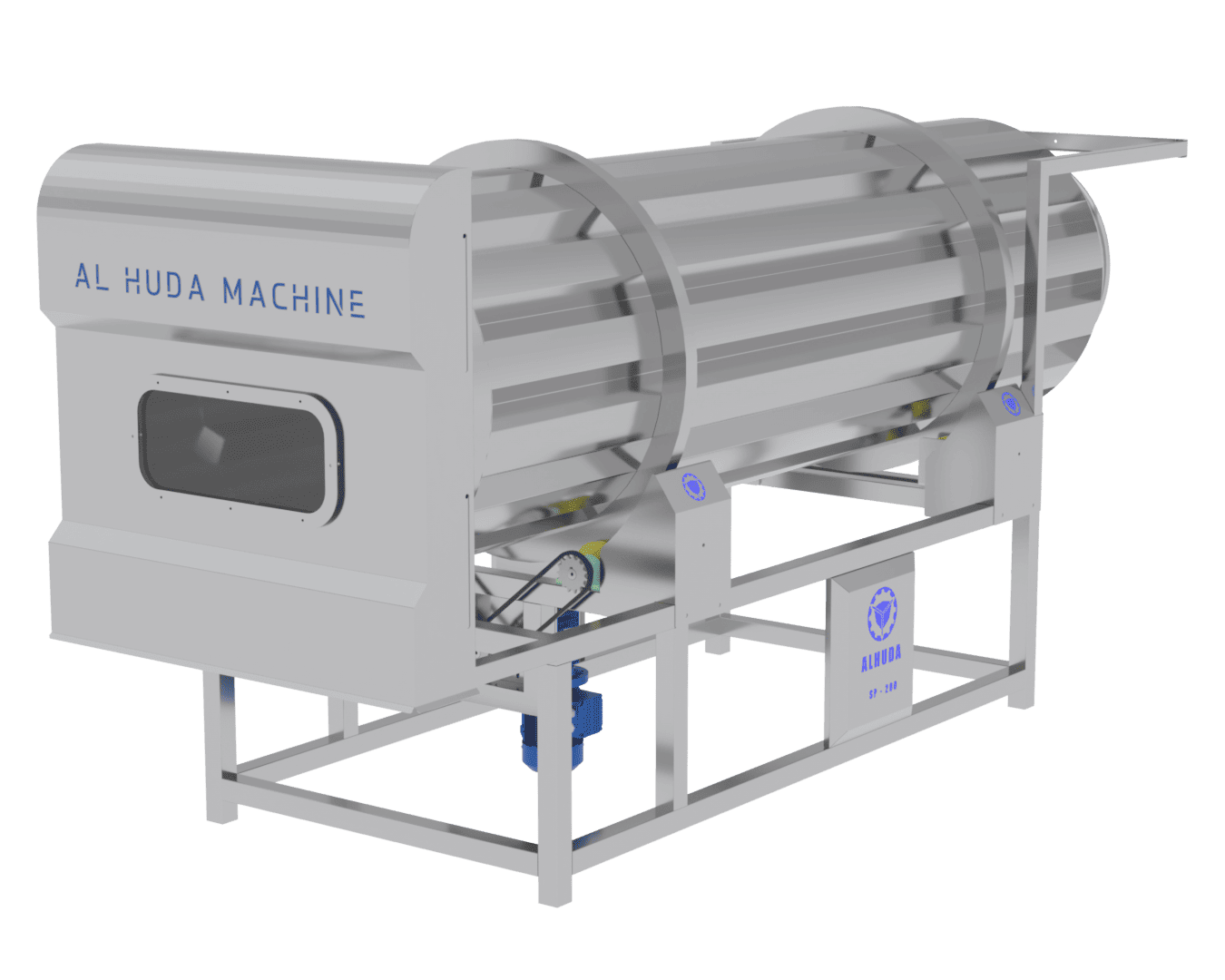

Il s'agit d'un cylindre dont la vitesse est contrôlée électroniquement via un inverseur. Les écailles de l'épice sont fabriquées pour empêcher l'arôme de s'accumuler et de s'agglutiner. Pour obtenir le meilleur résultat aromatique, le processus de rotation des copeaux de manière lente et homogène lors de la pulvérisation. la saveur. L'épice est calibrée pour contrôler le temps de passage des copeaux, et un cylindre de vaccination est fourni avec un mécanisme pour expulser les impuretés et les très petits copeaux indésirables qui pourraient résulter de l'essorage.
Fabriqué en acier inoxydable 304
Capacité électrique : 380/220VAC 50Hz 3,75 Kw
Longueur 300 cm
Largeur 120 cm
Hauteur 150 cm
N°013
Modèle THV-2024 SH-Z
Fabriqué en Turquie

Ligne de convoyeur pour machine d'emballage

Une ligne de convoyage à godets entièrement automatique dont la mission est de réceptionner le produit dès l'étape d'aromatisation, de le transporter et de le distribuer régulièrement vers 5 machines de remplissage et de conditionnement.
Structure de convoyeur+ (ACIER INOXYDABLE 304)
(PVC lettre Z) avec un réservoir, un shaker, un circuit de contrôle et des capteurs électroniques pour alimenter automatiquement la machine en produit afin d'éviter que les chips ne se cassent.
Fabriqué en acier inoxydable 304
Capacité électrique 380/220VAC 50HZ 3,75 Kw
Longueur 10 cm
Largeur 100 cm
Hauteur 420 cm
N°014
Modèle THV-2024 SH-Z
Fabriqué en Turquie

Machines d'emballage gravimétrique en continu, numéro 3

Il a été fabriqué en utilisant les dernières technologies internationales pour répondre aux besoins des clients en matière de systèmes de commande et de contrôle, de capteurs et de capteurs optiques lors de la fabrication de cette machine afin de fournir une vitesse élevée et une continuité de fonctionnement 24 heures sur 24.
-Machine de remplissage et d'emballage pour tous types de chips, graines et noix
- L'ensemble du système de travail dépend de servomoteurs
- Capacité de production selon le poids
- Un système de contrôle PLC avancé et à réponse rapide de DELTA
- Écran tactile électronique de 10 pouces de DELTA
- La machine est équipée d'un moteur pas à pas pour déplacer automatiquement l'échelle porte-rouleaux, contrôlée depuis l'écran
- La machine est équipée d'un moteur pas à pas pour compenser la traction du rouleau, en plus d'alerter l'opérateur lorsque le rouleau est terminé.
– La machine est équipée de capteurs de sécurité pour la sécurité de l'opérateur.
– La machine est équipée d’un compteur de production et de suivi quotidien et complet.
– Le type de rouleau utilisé pour la machine (cellophane intégrée).
- Tapis roulant pour colis prêts à l'emploi.
-Imprimante de dates.
- Ensemble de poids intelligent.
- Plateforme d'installation du dispositif de musculation.
Fabriqué en acier inoxydable .304
Capacité électrique 380/220VAC 50HZ 15,25 Kw
Hauteur 230 cm
Largeur 130 cm
Hauteur 200 cm
N°015
Modèle THV-2024 SH-Z
Fabriqué en Turquie

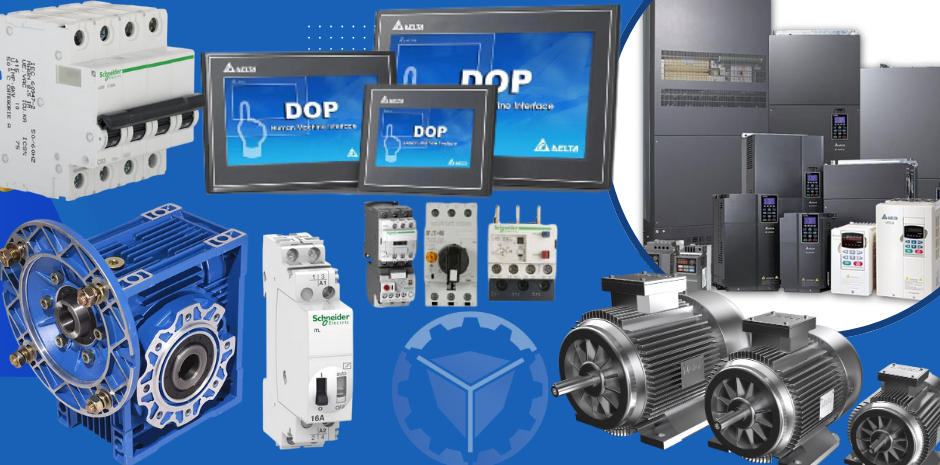

Pièces électriques et panneaux de commande

Fraises de marque Schneider

Contacteurs de marque Schneider

écran de contrôle delta

onduleurs triangle

Entreprise de moteurs GAMAK

Boîtes de vitesses YILMAZ

Ou selon la demande du client

Informations de base

Nous, la société Al-Huda, assumons l'entière responsabilité de tout défaut dans les spécifications et conditions, car la ligne est testée sur le terrain de la société Al-Huda, et si elle ne convient pas au client, le client a le droit de récupérer le montant payé. .
Une industrie turque avec une technologie allemande depuis plus de vingt ans
Nos industries détiennent des certificats de qualité internationaux
Al-Huda possède l'expérience de plusieurs générations dans le monde de l'industrie, de la créativité contemporaine et du développement vers l'avenir.
La ligne produit plus de 30 formes
La ligne entière mesure 42 mètres de long et 3 mètres de large.
La ligne nécessite une superficie de 400 mètres carrés
