Ligne de production de chips de maïs, capacité de production 200 kg
ي
La ligne se compose des parties suivantes
1_mélangeur de maïs
2_Le convoyeur à spirale
3_Extrudeuse
4_Convoyeur à bande pour le produit
5_ Griller le four à air chaud
6_Cuves de mélange de saveurs
7_Pompe à saveur
8_Le cylindre d'arôme épicé

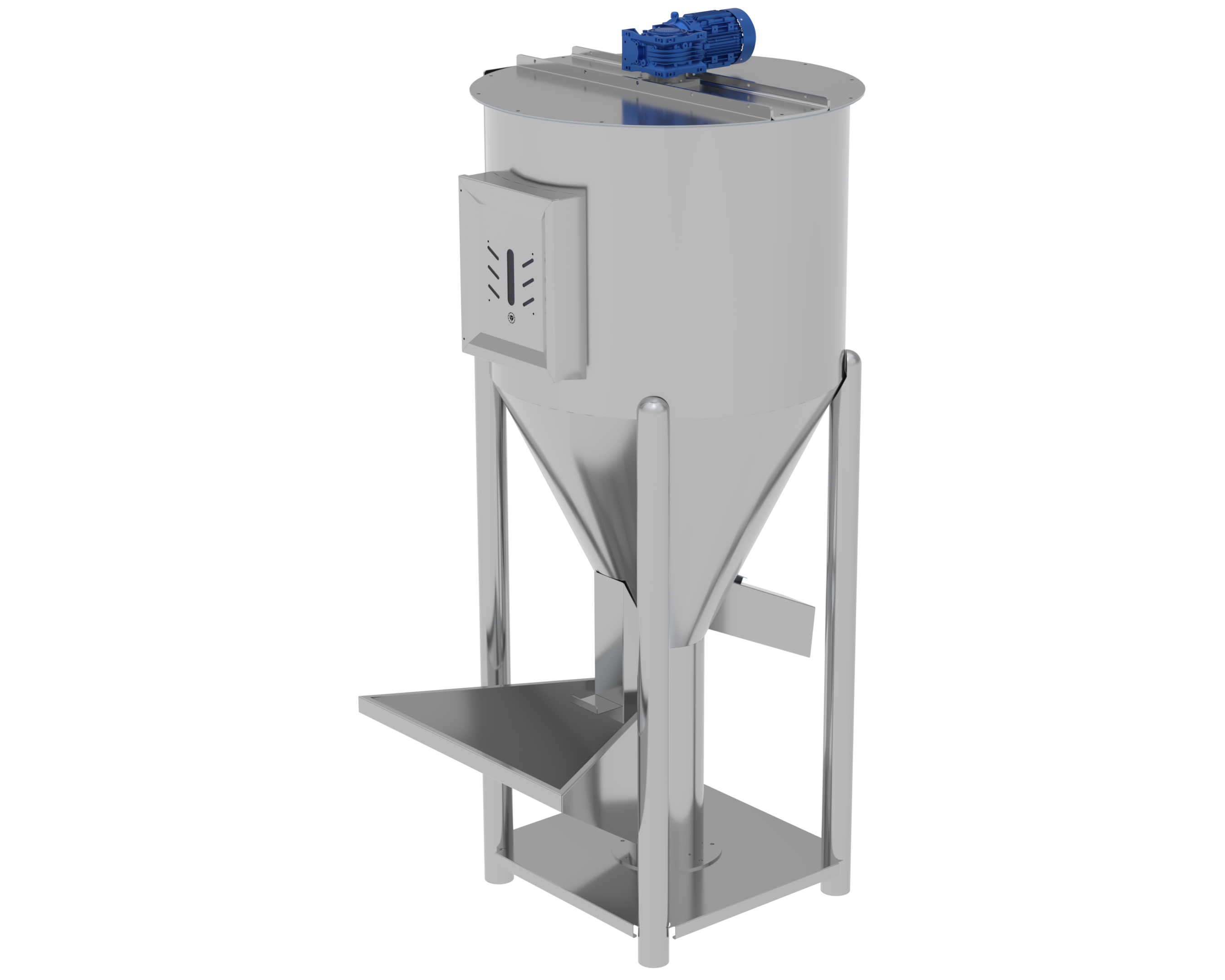

Mélangeur de maïs
Sa mission est de mélanger le maïs et des matières supplémentaires telles que l'huile et l'eau. La capacité du mélangeur est de 400 kg.
Equipé d'une ouverture standard pour la vidange.
Equipé d'un réservoir d'eau pour contrôler le niveau d'humidité du maïs avec un indicateur de niveau.
Equipé d'une protection mécanique pour empêcher la main de l'opérateur de pénétrer dans le mélangeur (treillis métallique).
Equipé d'une ouverture pour le nettoyage, la surveillance et l'indication du niveau des matériaux à l'intérieur.
Le bassin mélangeur est équipé d'un aimant pour éliminer les impuretés minérales du maïs, le cas échéant.
Fabriqué en acier inoxydable 304
Capacité électrique 380/220VAC 50HZ 3,75 Kw
Hauteur 180 cm
Largeur 120 cm
Hauteur 230 cm
N°001
Modèle THV-2024PV-Z
Industrie turque

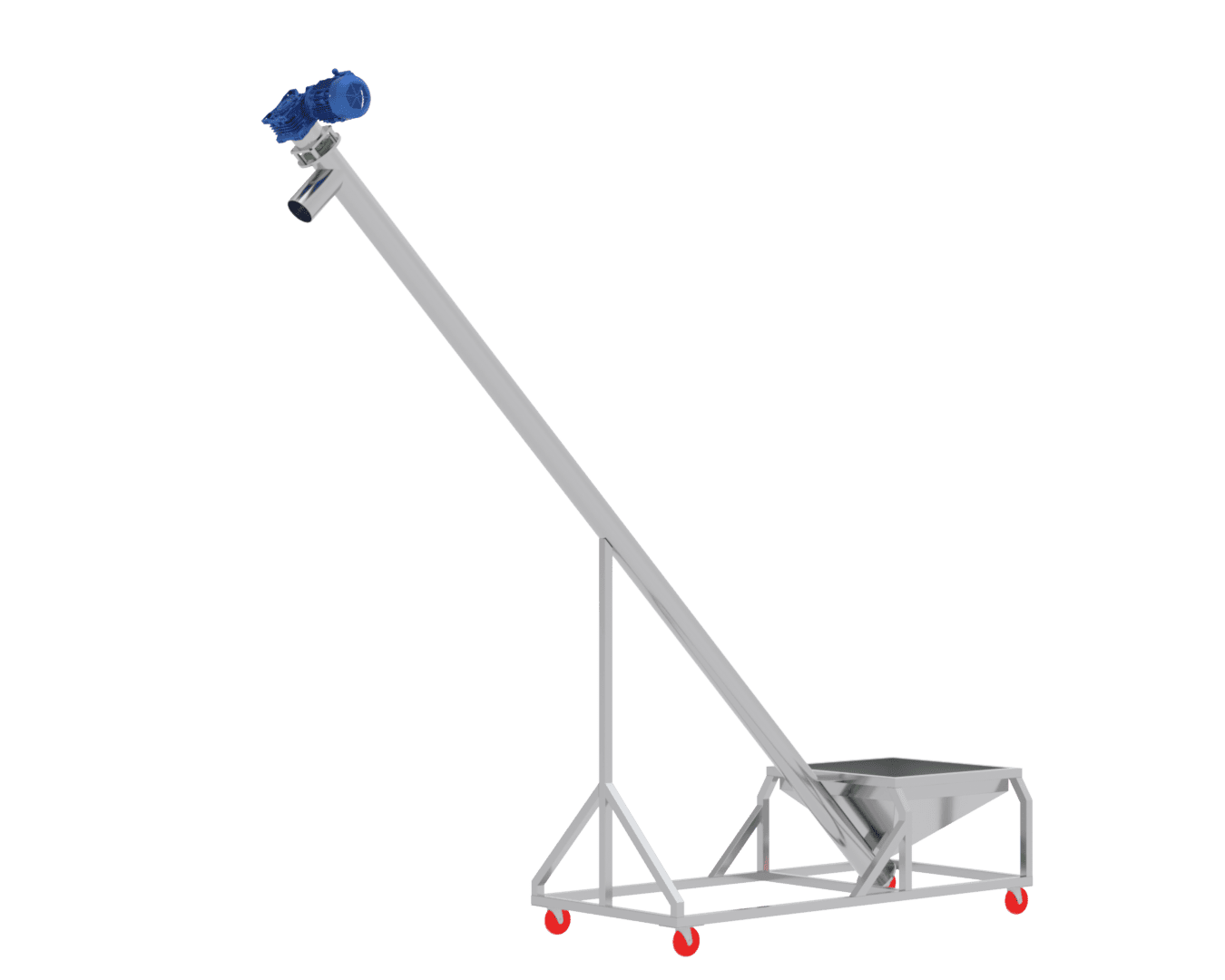

Convoyeur à vis
Se compose d'une capacité de réservoir de 75 kg.
Equipé d'un trou inférieur pour le nettoyage. Il alimente automatiquement l'extrudeuse en matériaux. Equipé d'une protection mécanique pour empêcher la main de l'opérateur d'entrer dans le mélangeur (maille métallique).
Équipé d'un mécanisme magnétique pour éliminer les impuretés métalliques à l'intérieur du maïs, le cas échéant.
Fabriqué en acier inoxydable 304
Capacité électrique : 380/220VAC 50HZ 1,25 Kw
Longueur 300 cm
Largeur 90 cm
Hauteur 250 cm
N°002
Modèle THV-2024PV-Z
Industrie turque

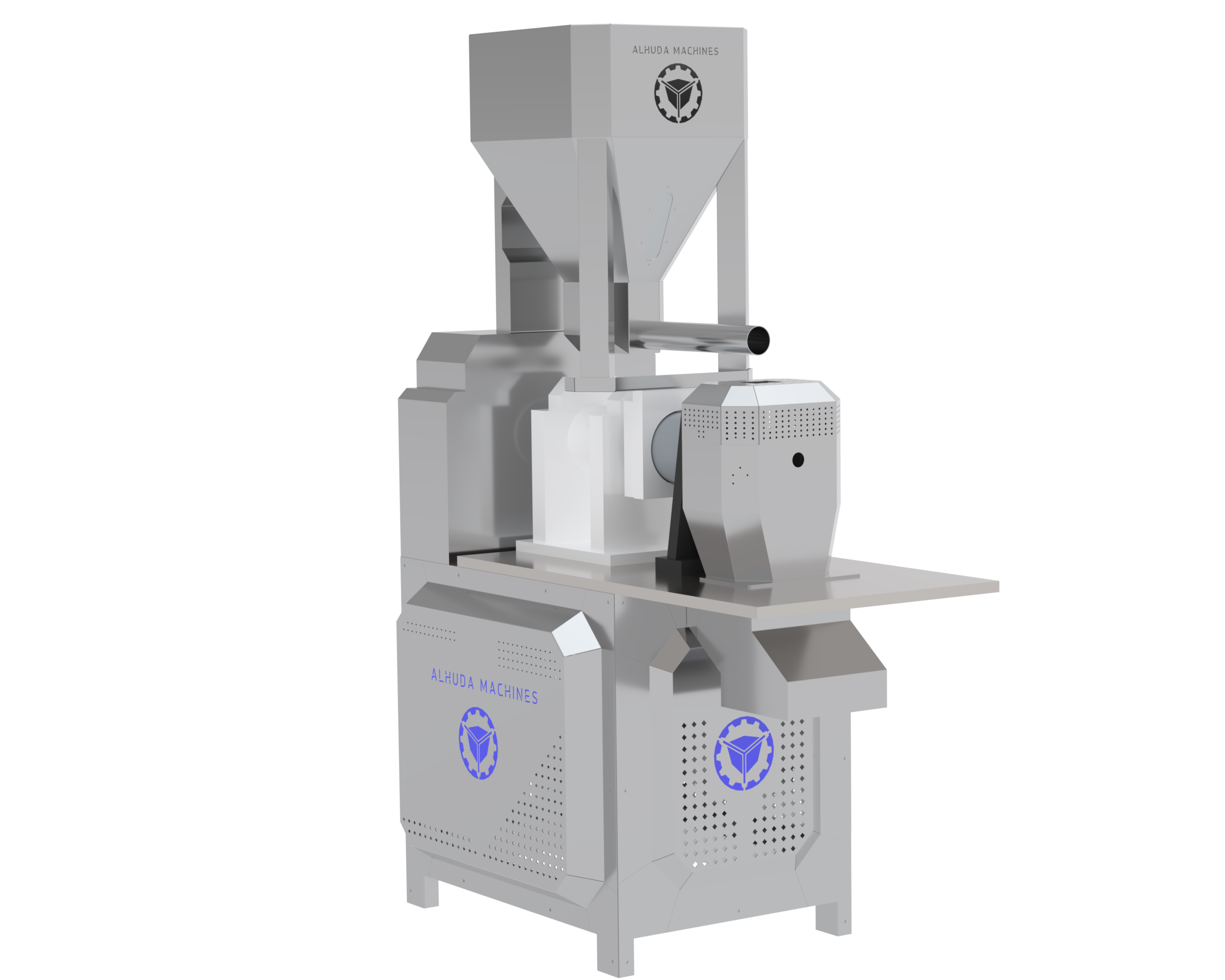

Extrudeuse
Sa mission est de souffler et former des copeaux à volonté.
La capacité de production varie de 175 à 200 kg par heure, selon la forme du grain requis.
La boîte de vitesses est fabriquée à partir des métaux les plus fins qui peuvent résister à la pression de longues heures de travail.
La boîte de vitesses principale est conçue pour fonctionner 24 heures sur 24.
Les roulements sont de fabrication suédoise et japonaise, marque SKF
Les spirales sont fabriquées à partir des métaux les plus fins et traitées avec les derniers fours thermiques. Il est équipé d'une vis principale pour alimenter les matériaux vers la vis du compresseur et est contrôlé par un inverseur.
La vitesse de tous les moteurs de l'extrudeuse est contrôlée électroniquement par trois inverseurs.
La longueur du grain est contrôlée par un couteau à vitesse variable électroniquement (inverseur).
Equipé d'un dispositif de chauffage à commande électronique pour démarrer le travail et d'une horloge de température
L'extrudeuse est équipée d'un mécanisme de refroidissement par eau.
L'extrudeuse est équipée d'un mécanisme de refroidissement par air.
Toutes les opérations de l'extrudeuse sont contrôlées via un panneau de commande principal doté d'un système de ventilation spécial pour les endroits chauds.
Le panneau de commande est étroitement isolé pour empêcher la poussière de pénétrer.
Le panneau de commande est externe, indépendant de la structure de l'extrudeuse et est équipé de filtres de ventilation.
Le panneau de commande est équipé d’un panneau classique pour un contrôle complet du mécanisme de fonctionnement de la ligne, et la ligne a été programmée pour lire automatiquement les éventuels défauts.
Fabriqué en acier inoxydable 304
Capacité électrique 380/220VAC 50HZ 39,75 Kw
Hauteur 180 cm
Largeur 120 cm
Hauteur 240 cm
N°003
Modèle THV-2024PV-Z
Industrie turque

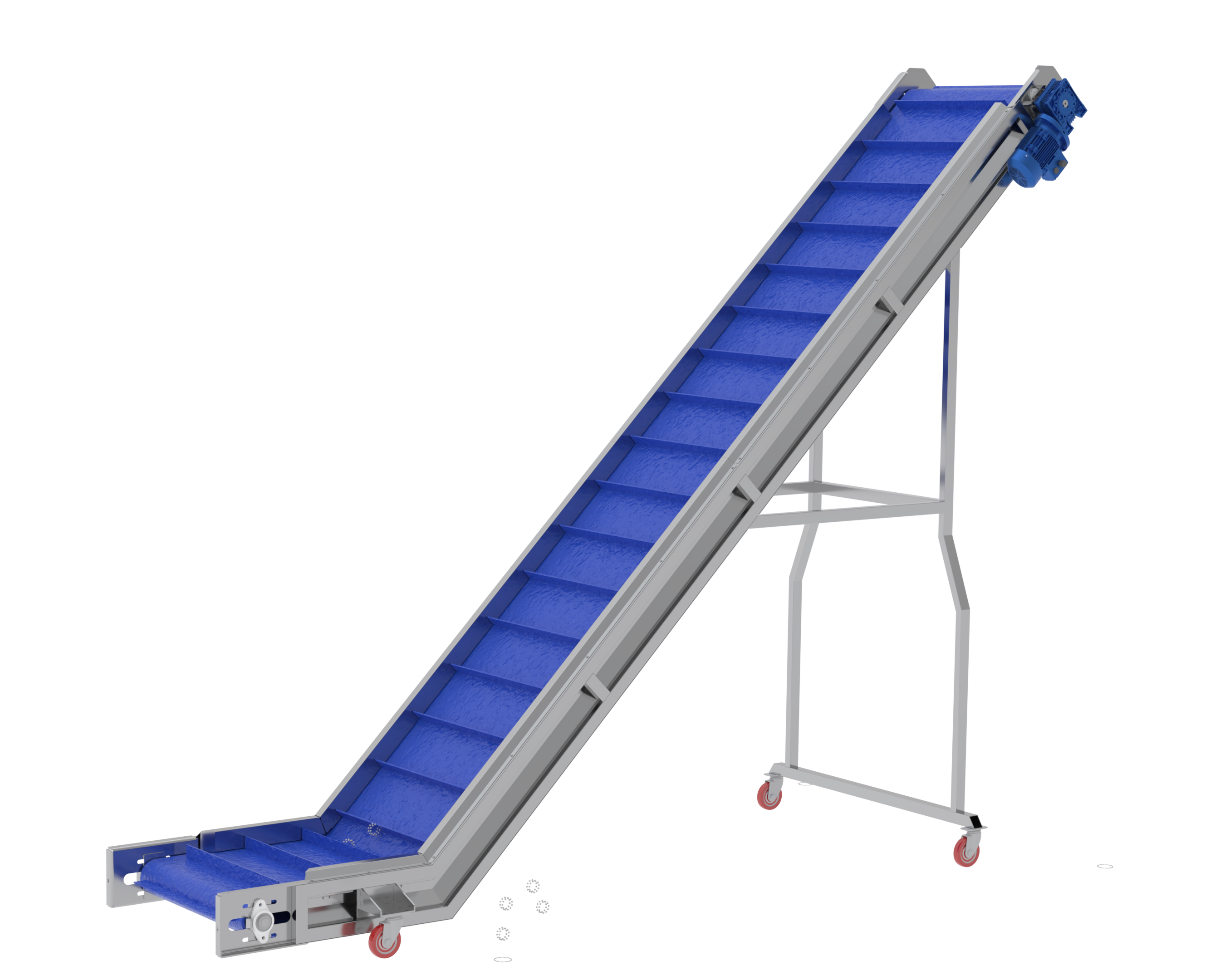

Bande transporteuse pour le produit
Bande transporteuse en acier inoxydable de qualité alimentaire /304/
Équipé de roues pour un déplacement et un nettoyage faciles
La bande transporteuse est en PVC ou en plastique de qualité alimentaire pour transférer les matériaux de l'extrudeuse au four.
Equipé de trous de nettoyage.
Equipé de brosses de nettoyage automatiques.
Fabriqué en acier inoxydable 304
Capacité électrique : 380/220VAC 50HZ 1,25 Kw
Longueur 300 cm
Largeur 80 cm
Hauteur 200 cm
N°004
Modèle THV-2024PV-Z
Industrie turque

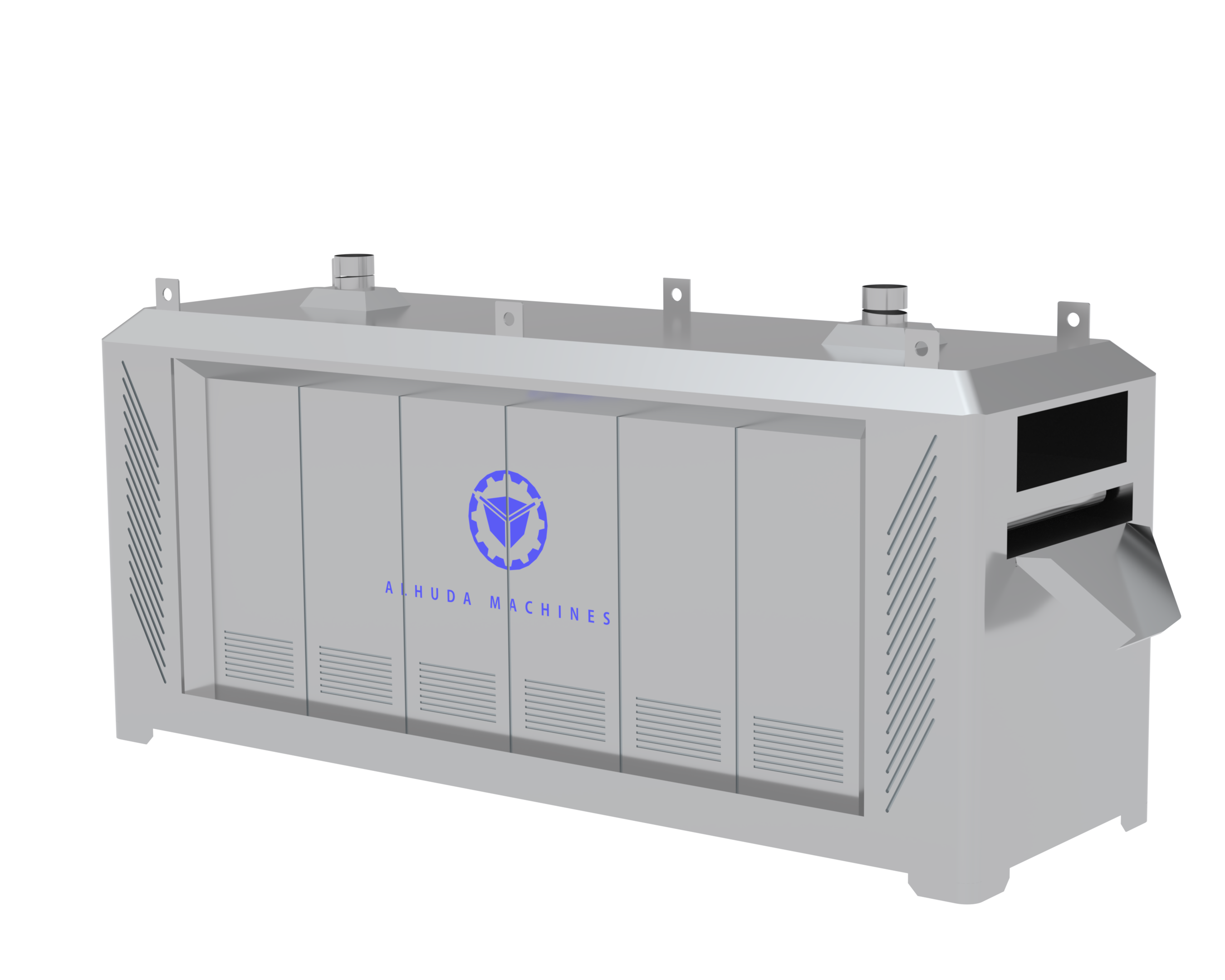

Four grill à air chaud
La ligne est équipée d'un four de séchage et de rôtissage avec système à air chaud modèle américain
Capacité de production : 500 kg par heure, avec une température de torréfaction jusqu'à 300°.
Il fonctionne au diesel ou au gaz naturel GPL sur demande.
Le four est équipé d'un mécanisme de nettoyage automatique de la grille transportant les copeaux. Le four est également équipé d'un dispositif inverseur pour chaque étage pour contrôler la vitesse et d'un moteur pour chaque étage pour contrôler la vitesse de la grille.
Le four est équipé de deux horloges de température précises et automatiquement programmables.
Le four est équipé de deux chambres de chauffe qui peuvent être démontées et installées pour l'entretien.
Le four a été entièrement isolé avec une couche de fibre de verre isolante de 12 cm d'épaisseur sur tous les côtés. Il est équipé d'un mécanisme de distribution d'air par le haut et par le bas avec un mécanisme de recirculation par les côtés. Il est équipé d'un ventilateur pour pomper l'air chaud et. un deuxième ventilateur pour aspirer et faire circuler l'air. Il est équipé d'un panneau de commande spécial avec une structure indépendante qui peut être facilement démontée et installée pour les travaux d'expédition et de nettoyage.
Equipé d'une commande par écran tactile avec un système de lecture automatique des défauts par SMS. La rotation des ventilateurs de pompage d'air chaud est contrôlée par des dispositifs inverseurs.
Fabriqué en acier inoxydable 304
Capacité électrique : 380/220VAC 50HZ 10,5 Kw
Longueur 700 cm
Largeur 150 cm
Hauteur 220 cm
N°005
Modèle THV-2024PV-Z
Industrie turque

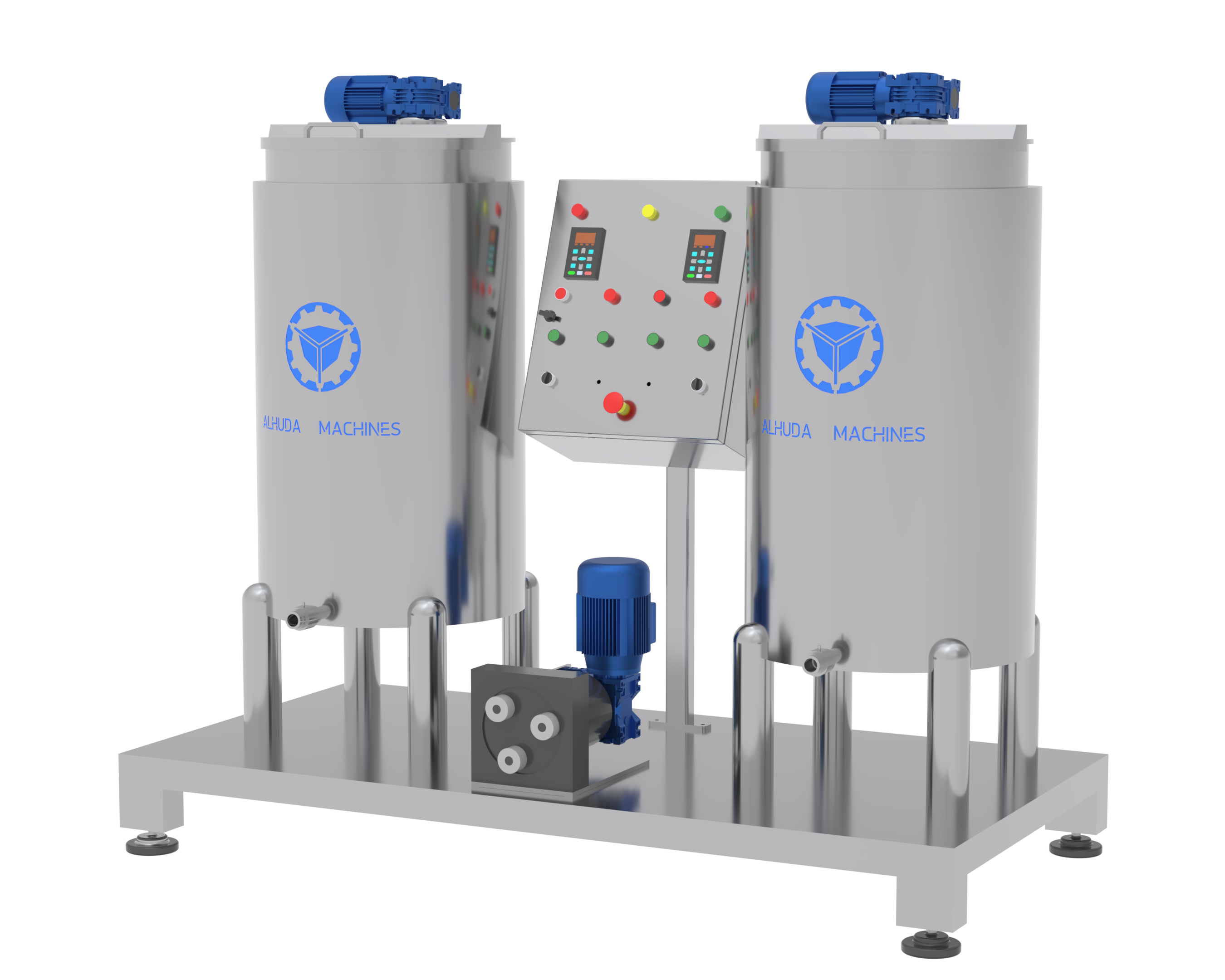

Deux réservoirs mélangeurs de saveurs
Leur mission est de mélanger l'arôme avec l'huile. La capacité du mélangeur est de 200 litres. Il est réalisé sous forme de double enveloppe pour un chauffage indirect. Les mélangeurs d'arômes sont reliés à la pompe sur un châssis unique en fer thermolaqué. et recouvert d'acier inoxydable. Il est équipé de roues pour faciliter le déplacement et le nettoyage.
Il est équipé d'une horloge de température pour surveiller la température de l'eau chaude dans les mélangeurs. Il est équipé d'un indicateur pour indiquer le niveau d'eau chaude à l'intérieur.
Fabriqué en acier inoxydable 304
Capacité électrique 380/220VAC 50HZ 3,75 Kw
Longueur 200 cm
Largeur 120 cm
Hauteur 170 cm
N°006
Modèle THV-2024PV-Z
Industrie turque

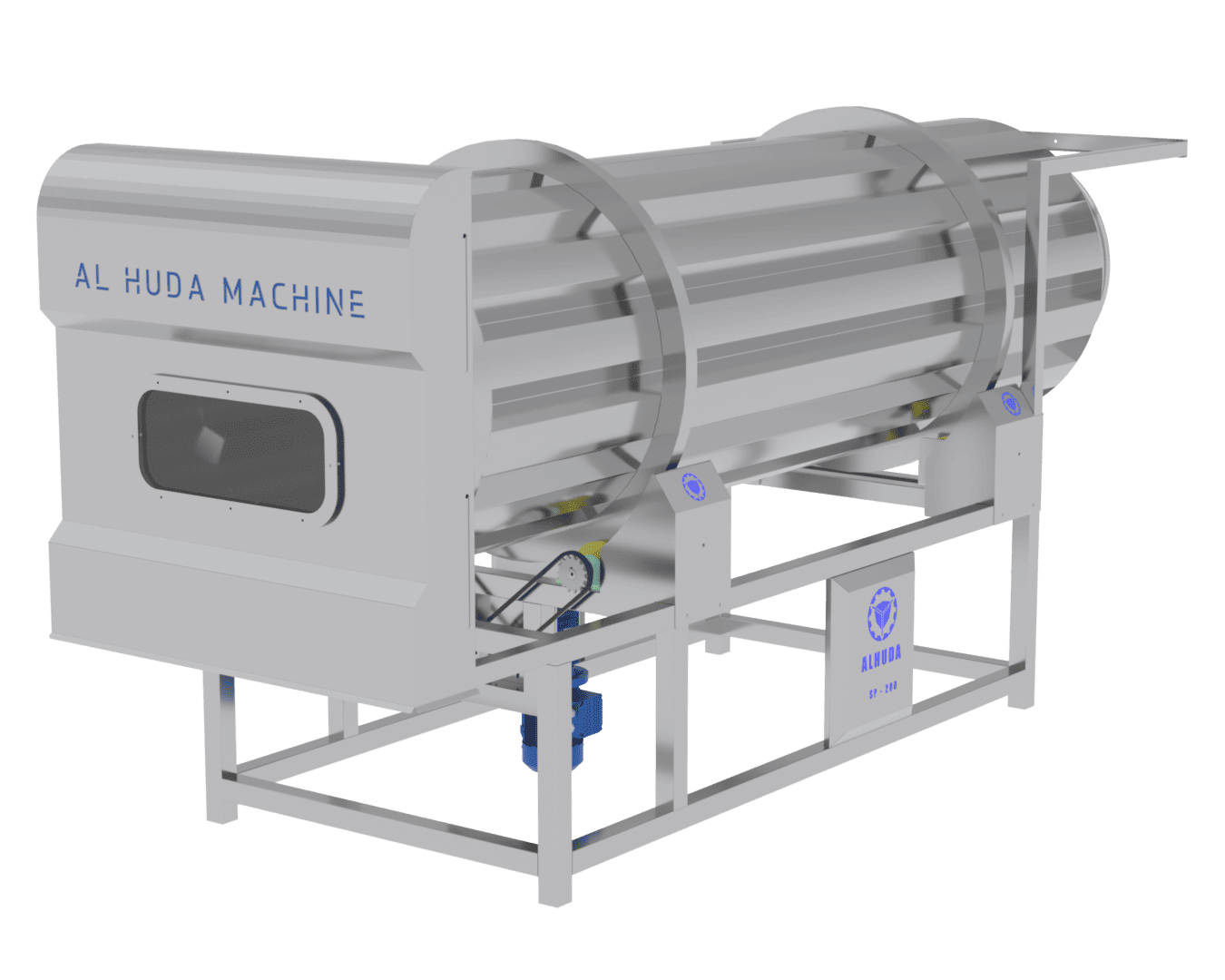

Cylindre d'enrobage d'arôme
Il s'agit d'un cylindre rotatif dont la vitesse est contrôlée électroniquement via un inverseur. Il est équipé d'un pulvérisateur d'arômes de modèle américain calibré avancé. L'assaisonnement est doté d'un couvercle à l'extrémité de sortie du matériau et de roues pour faciliter le déplacement et le nettoyage de la balance. Les assaisonnements sont fabriqués pour éviter l'accumulation de conglomérats d'arômes et pour obtenir le meilleur résultat aromatique. Grâce au processus de rotation des chips de manière lente et homogène tout en pulvérisant l'arôme et l'assaisonnement, il peut être calibré pour contrôler le temps de passage des chips. Le cylindre d'inoculation est équipé d'un mécanisme permettant d'expulser les impuretés et les très petits copeaux indésirables pouvant résulter de la rotation.
Fabriqué en acier inoxydable 304
Capacité électrique 380/220VAC 50HZ 3,75 Kw
Longueur 300 cm
Largeur 120 cm
Hauteur 150 cm
N°007
Modèle THV-2024PV-Z
Industrie turque
Pompe à saveur
Le corps de la pompe est en aluminium massif européen. La pompe est installée sur une plate-forme porteuse en acier inoxydable de qualité alimentaire / 304 / équipée de roues. Le système de travail alterné d'aspiration et de pompage (une technologie américaine pour économiser la consommation d'appât) est une manivelle. moteur relié à une pompe en aluminium massif.
Facile à entretenir et à nettoyer, équipé d'un tuyau en silicone de qualité alimentaire.
La quantité d'arôme ou de goût est contrôlée avec précision électroniquement via un dispositif inverseur.
Fabriqué en acier inoxydable 304
Capacité électrique 380/220VAC 50HZ 1,125 Kw
Hauteur 180 cm
Largeur 120 cm
Hauteur 170 cm
N°008
Modèle THV-2024PV-Z
Industrie turque

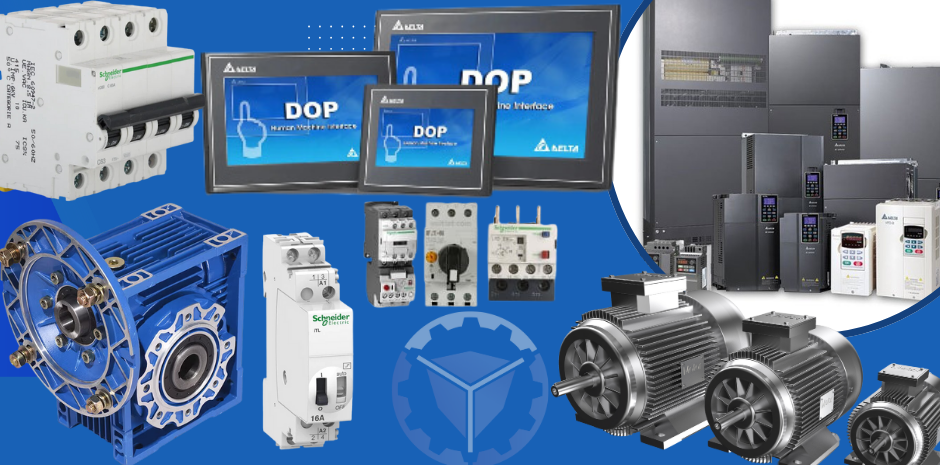

Pièces électriques et panneaux de commande
Fraises de marque Schneider
Contacteurs de marque Schneider
écran de contrôle delta
onduleurs triangle
Entreprise de moteurs GAMAK
Boîtes de vitesses YILMAZ
Ou selon la demande du client
Informations de base
Nous, la société Al-Huda, assumons l'entière responsabilité de tout défaut dans les spécifications et conditions, car la ligne est testée sur le terrain de la société Al-Huda, et si elle ne convient pas au client, le client a le droit de récupérer le montant payé. .
Une industrie turque avec une technologie allemande depuis plus de vingt ans
Nos industries détiennent des certificats de qualité internationaux
Al-Huda possède l'expérience de plusieurs générations dans le monde de l'industrie, de la créativité contemporaine et du développement vers l'avenir.
La ligne produit plus de 30 formes
La ligne entière mesure 18 mètres de long et 3 mètres de large
La ligne nécessite une superficie de 250 mètres carrés
N'hésitez pas à poser toutes vos questions
Al-Huda est votre choix parfait
Pour ajouter toute modification, veuillez nous écrire pour vous fournir des informations complètes et détaillées.
