Cheetos chips production line with oven system, production capacity 200 kg

La ligne se compose des parties suivantes

1_mélangeur de maïs
2_Le convoyeur à spirale
3_Extrudeuse
4_Convoyeur à bande pour le produit
5_Le tamis
6_ Four grill à air chaud
7_Itinéraire du convoyeur
8_Cuves de mélange de saveurs
9_Pompe à saveur
10_Cylindre d'enrobage d'arôme

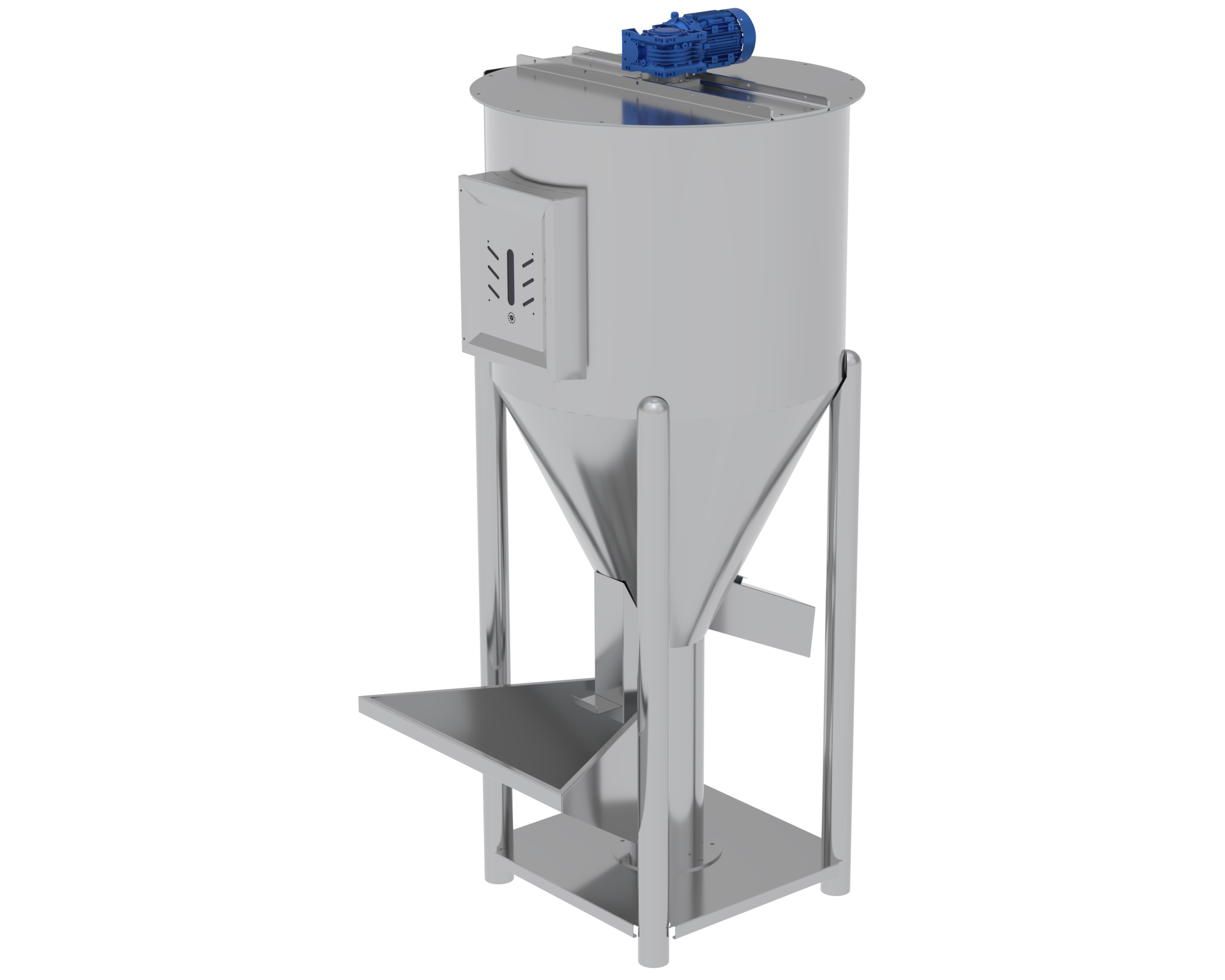

Mélangeur de maïs

Sa mission est de mélanger du maïs et des matières complémentaires telles que l'huile et l'eau. Capacité du mélangeur : 400 kg.
Equipé d'une ouverture standard pour la vidange.
Equipé d'un réservoir d'eau pour contrôler l'humidité du maïs avec un indicateur de niveau de liquide.
Equipé d'une protection mécanique pour empêcher la main de l'opérateur de pénétrer dans le mélangeur (treillis métallique).
Equipé d'une ouverture pour le nettoyage, la surveillance et l'indication du niveau des matériaux à l'intérieur
Le bassin mélangeur est équipé d'un aimant pour éliminer les impuretés minérales du maïs, le cas échéant.
Fabriqué en acier inoxydable 304
Capacité électrique 380/220VAC 50HZ 3,75 Kw
Hauteur 180 cm
Largeur 120 cm
Hauteur 230 cm
N°001
Modèle THV-2024 SH-Z
Industrie turque

Convoyeur à vis

Il se compose d'un réservoir d'une capacité de 75 kg. Sa tâche est de recevoir le mélange de farine du mélangeur et de le remonter automatiquement jusqu'à l'extrudeuse. Il est équipé d'une protection pour empêcher la main de l'ouvrier d'entrer dans l'escargot, recouvert d'un métal. engrener. Le convoyeur en spirale est équipé d'un trou inférieur pour le nettoyage. Équipé d'un mécanisme magnétique pour extraire les impuretés minérales, le cas échéant, à l'intérieur de la farine.
Fabriqué en acier inoxydable 304
Capacité électrique : 380/220VAC 50HZ 1,25 Kw
Longueur 300 cm
Largeur 90 cm
Hauteur 240 cm
N°002
Modèle THV-2024 SH-Z
Fabriqué en Turquie

Extrudeuse

Capacité de production de 200 kg par heure
Le support principal est en acier thermolaqué à l'aide des fours les plus récents et est équipé de pieds en acier standard. Le poids approximatif de l'extrudeuse est de 1300 kg.
Entièrement isolé avec une couche extérieure en acier inoxydable 304 de qualité alimentaire pour un nettoyage facile.
La boîte de vitesses est fabriquée à partir des métaux les plus fins qui peuvent résister à la pression de longues heures de travail. La boîte de vitesses principale est conçue pour fonctionner en continu 24 heures sur 24.
Les spirales sont fabriquées à partir des métaux les plus fins et traitées avec les derniers fours thermiques
Equipé d'une vis principale pour alimenter la vis du compresseur en matériaux, qui est contrôlée par un inverseur
La vitesse de tous les moteurs de l'extrudeuse est contrôlée électroniquement par trois inverseurs.
La longueur du grain est contrôlée par un couteau à vitesse variable électroniquement (inverseur).
Equipé d'un dispositif de chauffage pour démarrer le travail, contrôlé électroniquement par une montre de température.
L'extrudeuse est équipée d'un mécanisme de refroidissement par air
Toutes les opérations de l'extrudeuse sont contrôlées par un panneau de commande principal doté d'un système de ventilation spécial pour les endroits chauds et de roues pour un déplacement facile.
Le panneau de commande est étroitement isolé pour empêcher la poussière de pénétrer.
Le panneau de commande est externe, indépendant du corps de l'extrudeuse, et est équipé de trois filtres de ventilation et de trois ventilateurs de refroidissement.
Le panneau de commande est équipé d’un panneau classique pour un contrôle complet du mécanisme de fonctionnement de la ligne. La ligne a été programmée pour lire automatiquement les éventuels défauts.
Programme automatisé stockable attaché au panneau de commande et schéma électrique détaillé.
Fabriqué en acier inoxydable 304
Capacité électrique : 380/220VAC 50HZ 22,5 Kw
Hauteur 230 cm
Largeur 100 cm
Hauteur 220 cm
N°-003
Modèle THV-2024 SH-Z
Fabriqué en Turquie

Ligne de convoyage de copeaux

Une ligne de convoyage en plastique PVC de qualité alimentaire dont la mission est de recevoir les copeaux de la trancheuse et de les acheminer vers la friteuse.
Equipé de roues pour un déplacement et un nettoyage faciles.
Fabriqué en acier inoxydable 304
Capacité électrique : 380/220VAC 50HZ 1,25 Kw
Longueur 200 cm
Largeur 80 cm
Hauteur 170 cm
N°004
Modèle THV-2024 SH-Z
Fabriqué en Turquie

Le tamis

Il s'agit d'un cylindre perforé qui laisse passer les petits copeaux à travers les trous du tamis cylindrique. Sa fonction est également d'éliminer les grains endommagés avant que le produit ne passe dans la friteuse. Il est récupéré dans une cuve située sous le tamis porté par la friteuse. structure de tamis, qui tourne à une vitesse proportionnelle à la tête du secoueur d'alimentation de la friteuse. Sa vitesse est également contrôlée automatiquement.
Fabriqué en acier inoxydable 304
Capacité électrique 380/220VAC 50HZ 3,75 Kw
Hauteur 170 cm
Largeur 130 cm
Hauteur 220 cm
N°005
Modèle THV-2024 SH-Z
Fabriqué en Turquie

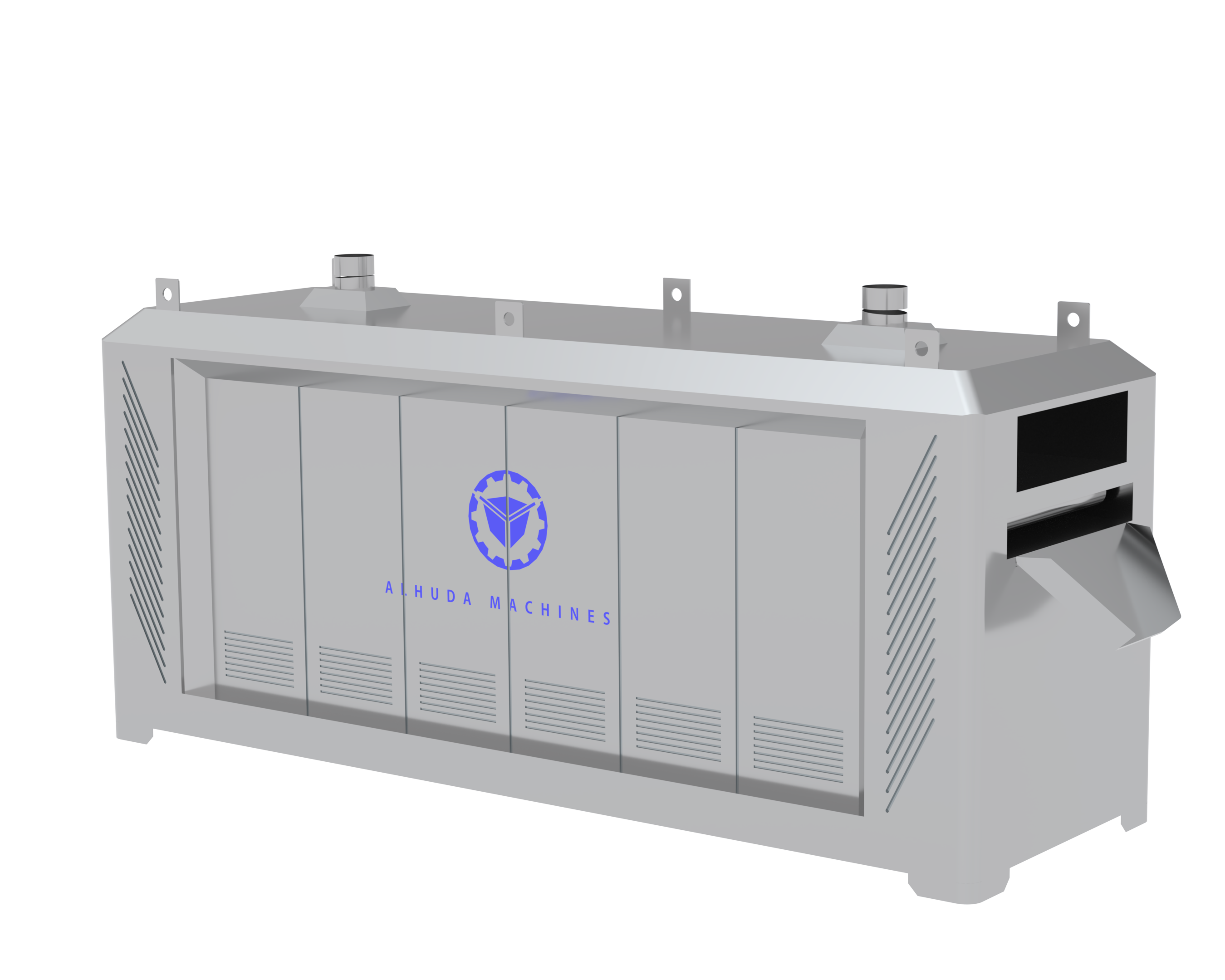

Four grill à air chaud

La ligne est équipée d'un four de séchage et de rôtissage avec système à air chaud modèle américain
Capacité de production : 500 kg/heure, avec une température de torréfaction jusqu'à 300°.
Fonctionne au diesel ou au gaz naturel GPL sur demande.
Le four est équipé d'un mécanisme de nettoyage automatique de la grille transportant les copeaux. Le four est équipé d'un inverseur pour chaque étage pour contrôler la vitesse et d'un moteur pour chaque étage pour contrôler la vitesse de la grille.
Le four est équipé de deux horloges de température précises et automatiquement programmables.
Le four est équipé de deux chambres de chauffe qui peuvent être démontées et installées pour l'entretien.
Le four est entièrement isolé avec une couche de fibre de verre isolante de 12 cm d'épaisseur sur tous les côtés. Il est équipé d'un mécanisme de répartition de l'air par le haut et par le bas avec un mécanisme de recyclage par les côtés. Il est équipé d'un ventilateur de pompage d'air chaud. est équipé d'un ventilateur d'admission d'air et de circulation. Il est équipé d'un panneau de commande spécial avec une structure indépendante qui peut être retirée et installée pour un chargement et un nettoyage faciles.
Equipé d'une commande par écran tactile avec un système de lecture automatique des défauts par SMS. La rotation des ventilateurs de pompage d'air chaud est contrôlée par des dispositifs inverseurs.
Fabriqué en acier inoxydable 304
Capacité électrique : 380/220VAC 50HZ 10,5 Kw
Longueur 700 cm
Largeur 150 cm
Hauteur 220 cm
N°006
Modèle THV-2024 SH-Z
Fabriqué en Turquie

Chips conveyor line

Un tapis roulant dont la tâche est de recevoir les copeaux du four et de les monter jusqu'au mutabal, équipé de roues pour faciliter le déplacement et le nettoyage.
La bande transporteuse est en PVC ou en plastique de qualité alimentaire
Fabriqué en acier inoxydable 304
Capacité électrique : 380/220VAC 50HZ 1,25 Kw
Longueur 200 cm
Largeur 70 cm
Hauteur 110 cm
N°007
Modèle THV-2024 SH-Z
Fabriqué en Turquie

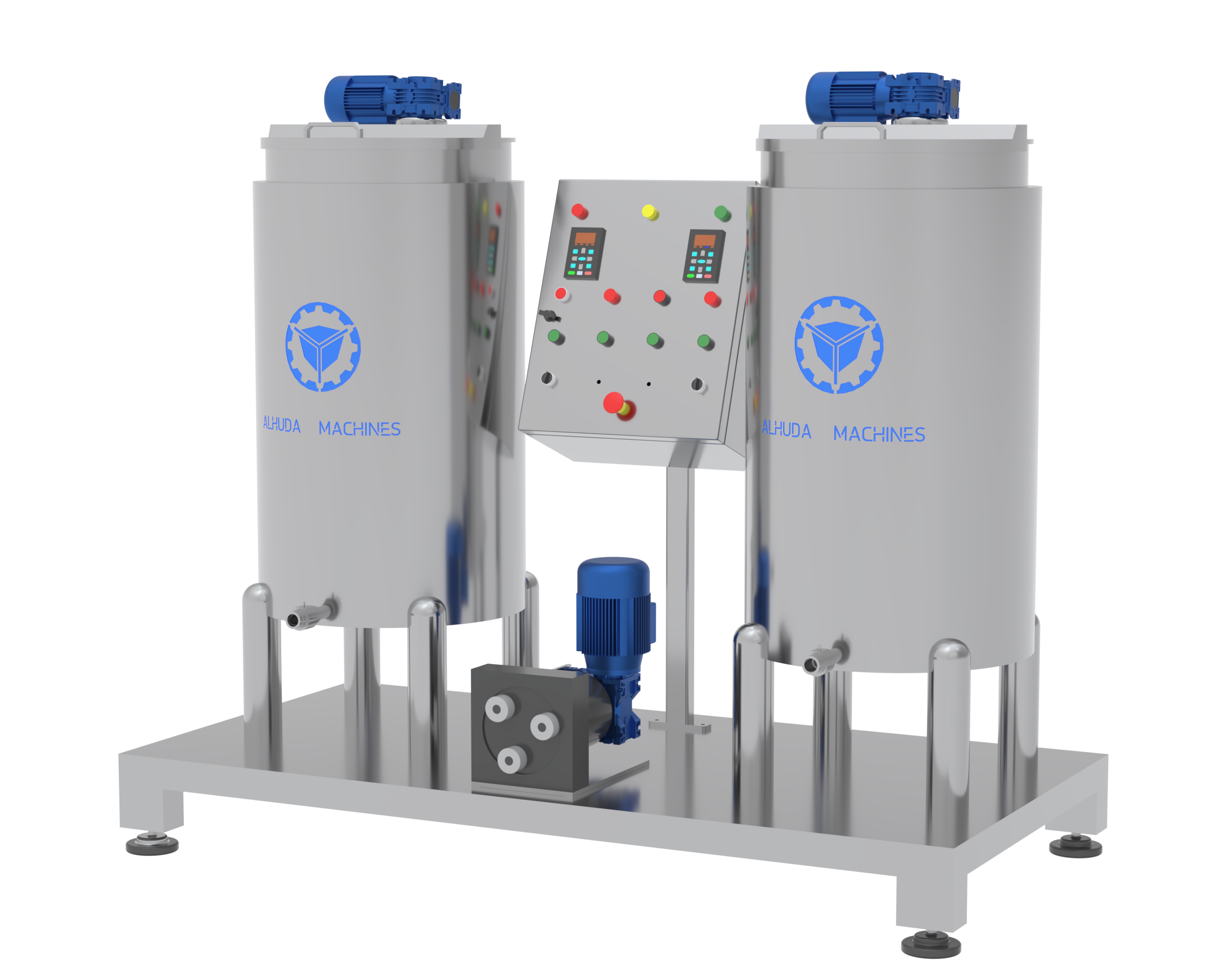

Deux réservoirs mélangeurs de saveurs

Leur mission est de mélanger l'arôme avec l'huile. La capacité du mélangeur est de 200 litres. Il est réalisé sous forme de double enveloppe pour un chauffage indirect. Les mélangeurs d'arômes sont reliés à la pompe sur un châssis unique en fer thermolaqué. et recouvert d'acier inoxydable, équipé de roues pour faciliter le déplacement et le nettoyage.
Il est équipé d'une horloge de température pour surveiller la température de l'eau chaude dans les mélangeurs. Il est équipé d'un indicateur pour indiquer le niveau d'eau chaude à l'intérieur.
Fabriqué en acier inoxydable 304
Capacité électrique 380/220VAC 50HZ 3,75 Kw
Longueur 200 cm
Largeur 120 cm
Hauteur 170 cm
N°008
Modèle THV-2024 SH-Z
Fabriqué en Turquie

Cylindre d'enrobage d'arôme

Il s'agit d'un cylindre rotatif dont la vitesse est contrôlée électroniquement via un inverseur. Il est équipé d'un pulvérisateur d'arômes de modèle américain avancé et calibré. L'épice est dotée d'un couvercle à l'extrémité de sortie du matériau et de roues pour faciliter le déplacement et le nettoyage de la balance. les épices sont fabriquées pour éviter l'accumulation de conglomérats d'arôme et pour obtenir le meilleur résultat aromatique. Grâce au processus de rotation lente et uniforme des chips tout en pulvérisant l'arôme et l'assaisonnement, elles peuvent être calibrées pour contrôler le temps de passage. Les copeaux sont à l'intérieur et le cylindre d'inoculation est équipé d'un mécanisme pour expulser les impuretés et les très petits copeaux indésirables pouvant résulter de la rotation.
Fabriqué en acier inoxydable 304
Capacité électrique 380/220VAC 50HZ 3,75 Kw
Longueur 300 cm
Largeur 120 cm
Hauteur 150 cm
N°009
Modèle THV-2024PV-Z
Industrie turque

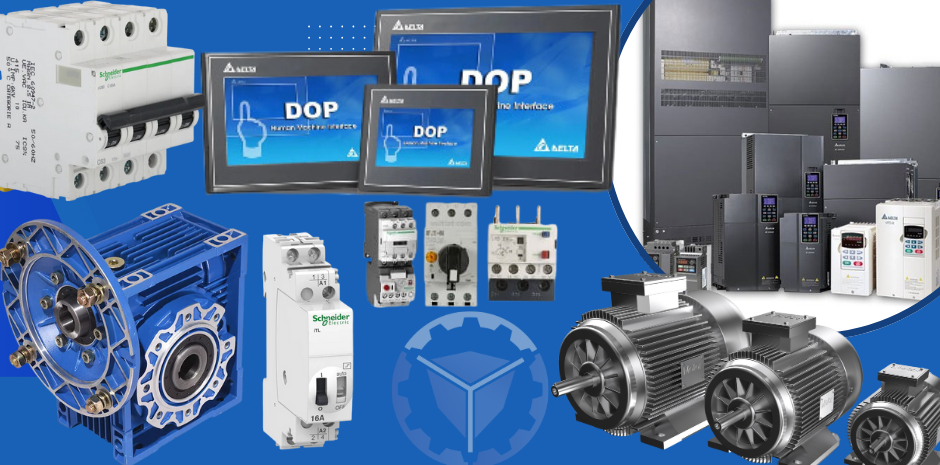

Pièces électriques et panneaux de commande

Fraises de marque Schneider

Contacteurs de marque Schneider

écran de contrôle delta

onduleurs triangle

Entreprise de moteurs GAMAK

Boîtes de vitesses YILMAZ

Ou selon la demande du client

Informations de base

We, Al-Huda Company, bear full responsibility for any defect in the specifications and conditions, as the line is tested on Al-Huda Company's land, and if it does not suit the customer, the customer has the right to refund the amount paid.
Turkish industry with German technology that extends for more than twenty years.
Our industries have obtained international quality certificates.
Al-Huda is the experience of generations in the world of industry and the creativity of the era and development towards the future.
The line produces more than 30 shapes.
The length of the entire line is 20 meters - width 3 meters.
The line requires an area of ​​300 m².
Do not hesitate to ask for any inquiries.
Al-Huda is your best choice.
To add any modification, please contact us so that we can provide you with full information in detail.
