Une ligne de production de chips de maïs entièrement automatisée qui comprend trois machines de remplissage et d'emballage et un système de pesée d'une capacité de production de 200 kg.
Nous, la société Al-Huda, assumons l'entière responsabilité de tout défaut dans les spécifications et conditions, car la ligne est testée sur le terrain de la société Al-Huda, et si elle ne convient pas au client, le client a le droit de récupérer le montant payé. . Une industrie turque avec une technologie allemande depuis plus de vingt ans Nos industries détiennent des certificats de qualité internationaux Al-Huda possède l'expérience de plusieurs générations dans le monde de l'industrie, de la créativité contemporaine et du développement vers l'avenir. La ligne produit plus de 30 formes La ligne entière mesure 27 mètres de long et 3 mètres de large La ligne nécessite une superficie de 300 mètres carrés N'hésitez pas à poser des questions Al-Huda est votre choix parfait Pour ajouter toute modification, veuillez nous écrire pour vous fournir des informations complètes et détaillées.

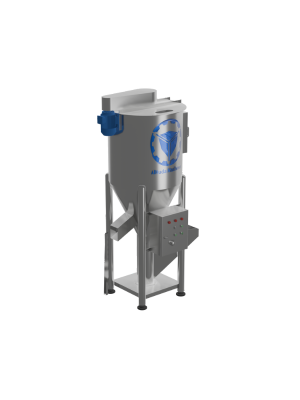

Mélangeur de maïs
Sa mission est de mélanger le maïs et des matières supplémentaires telles que l'huile et l'eau. La capacité du mélangeur est de 400 kg.
Equipé d'une ouverture standard pour la vidange.
Equipé d'un réservoir d'eau pour contrôler le niveau d'humidité du maïs avec un indicateur de niveau.
Equipé d'une protection mécanique pour empêcher la main de l'opérateur de pénétrer dans le mélangeur (treillis métallique).
Equipé d'une ouverture pour le nettoyage, la surveillance et l'indication du niveau des matériaux à l'intérieur.
Le bassin mélangeur est équipé d'un aimant pour éliminer les impuretés minérales du maïs, le cas échéant.
Fabriqué en acier inoxydable 304
Capacité électrique 380/220VAC 50HZ 3,75 Kw
Hauteur 180 cm
Largeur 120 cm
Hauteur 230 cm
N°001
Modèle THV-2024PV-Z
Industrie turque

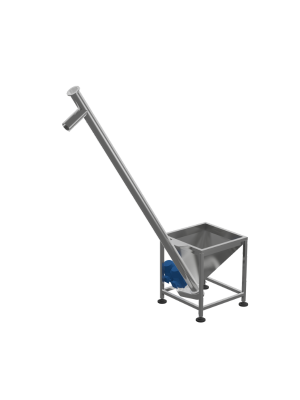

Convoyeur à vis
Se compose d'une capacité de réservoir de 75 kg.
Equipé d'un trou inférieur pour le nettoyage. Il alimente automatiquement l'extrudeuse en matériaux. Equipé d'une protection mécanique pour empêcher la main de l'opérateur d'entrer dans le mélangeur (maille métallique).
Équipé d'un mécanisme magnétique pour éliminer les impuretés métalliques à l'intérieur du maïs, le cas échéant.
Fabriqué en acier inoxydable 304
Capacité électrique : 380/220VAC 50HZ 1,25 Kw
Longueur 300 cm
Largeur 90 cm
Hauteur 250 cm
N°002
Modèle THV-2024PV-Z
Industrie turque
Extrudeuse
Sa mission est de souffler et former des copeaux à volonté.
La capacité de production varie de 175 à 200 kg par heure, selon la forme du grain requis.
La boîte de vitesses est fabriquée à partir des métaux les plus fins qui peuvent résister à la pression de longues heures de travail.
La boîte de vitesses principale est conçue pour fonctionner 24 heures sur 24.
Les roulements sont de fabrication suédoise et japonaise, marque SKF
Les spirales sont fabriquées à partir des métaux les plus fins et traitées avec les derniers fours thermiques. Il est équipé d'une vis principale pour alimenter les matériaux vers la vis du compresseur et est contrôlé par un inverseur.
La vitesse de tous les moteurs de l'extrudeuse est contrôlée électroniquement par trois inverseurs.
La longueur du grain est contrôlée par un couteau à vitesse variable électroniquement (inverseur).
Equipé d'un dispositif de chauffage à commande électronique pour démarrer le travail et d'une horloge de température
L'extrudeuse est équipée d'un mécanisme de refroidissement par eau.
L'extrudeuse est équipée d'un mécanisme de refroidissement par air.
Toutes les opérations de l'extrudeuse sont contrôlées via un panneau de commande principal doté d'un système de ventilation spécial pour les endroits chauds.
Le panneau de commande est étroitement isolé pour empêcher la poussière de pénétrer.
Le panneau de commande est externe, indépendant de la structure de l'extrudeuse et est équipé de filtres de ventilation.
Le panneau de commande est équipé d’un panneau classique pour un contrôle complet du mécanisme de fonctionnement de la ligne, et la ligne a été programmée pour lire automatiquement les éventuels défauts.
Fabriqué en acier inoxydable 304
Capacité électrique 380/220VAC 50HZ 39,75 Kw
Hauteur 180 cm
Largeur 120 cm
Hauteur 240 cm
N°003
Modèle THV-2024PV-Z
Industrie turque
Bande transporteuse pour le produit
Bande transporteuse en acier inoxydable de qualité alimentaire /304/
Équipé de roues pour un déplacement et un nettoyage faciles
La bande transporteuse est en PVC ou en plastique de qualité alimentaire pour transférer les matériaux de l'extrudeuse au four.
Equipé de trous de nettoyage.
Equipé de brosses de nettoyage automatiques.
Fabriqué en acier inoxydable 304
Capacité électrique : 380/220VAC 50HZ 1,25 Kw
Longueur 300 cm
Largeur 80 cm
Hauteur 200 cm
N°004
Modèle THV-2024PV-Z
Industrie turque
Four grill à air chaud
La ligne est équipée d'un four de séchage et de rôtissage avec système à air chaud modèle américain
Capacité de production : 500 kg par heure, avec une température de torréfaction jusqu'à 300°.
Il fonctionne au diesel ou au gaz naturel GPL sur demande.
Le four est équipé d'un mécanisme de nettoyage automatique de la grille transportant les copeaux. Le four est également équipé d'un dispositif inverseur pour chaque étage pour contrôler la vitesse et d'un moteur pour chaque étage pour contrôler la vitesse de la grille.
Le four est équipé de deux horloges de température précises et automatiquement programmables.
Le four est équipé de deux chambres de chauffe qui peuvent être démontées et installées pour l'entretien.
Le four a été entièrement isolé avec une couche de fibre de verre isolante de 12 cm d'épaisseur sur tous les côtés. Il est équipé d'un mécanisme de distribution d'air par le haut et par le bas avec un mécanisme de recirculation par les côtés. Il est équipé d'un ventilateur pour pomper l'air chaud et. un deuxième ventilateur pour aspirer et faire circuler l'air. Il est équipé d'un panneau de commande spécial avec une structure indépendante qui peut être facilement démontée et installée pour les travaux d'expédition et de nettoyage.
Equipé d'une commande par écran tactile avec un système de lecture automatique des défauts par SMS. La rotation des ventilateurs de pompage d'air chaud est contrôlée par des dispositifs inverseurs.
Fabriqué en acier inoxydable 304
Capacité électrique : 380/220VAC 50HZ 10,5 Kw
Longueur 700 cm
Largeur 150 cm
Hauteur 220 cm
N°005
Modèle THV-2024PV-Z
Industrie turque
Deux réservoirs mélangeurs de saveurs
Leur mission est de mélanger l'arôme avec l'huile. La capacité du mélangeur est de 200 litres. Il est réalisé sous forme de double enveloppe pour un chauffage indirect. Les mélangeurs d'arômes sont reliés à la pompe sur un châssis unique en fer thermolaqué. et recouvert d'acier inoxydable. Il est équipé de roues pour faciliter le déplacement et le nettoyage.
Il est équipé d'une horloge de température pour surveiller la température de l'eau chaude dans les mélangeurs. Il est équipé d'un indicateur pour indiquer le niveau d'eau chaude à l'intérieur.
Fabriqué en acier inoxydable 304
Capacité électrique 380/220VAC 50HZ 3,75 Kw
Longueur 200 cm
Largeur 120 cm
Hauteur 170 cm
N°006
Modèle THV-2024PV-Z
Industrie turque
Cylindre d'enrobage d'arôme
Il s'agit d'un cylindre rotatif dont la vitesse est contrôlée électroniquement via un inverseur. Il est équipé d'un pulvérisateur d'arômes de modèle américain calibré avancé. L'assaisonnement est doté d'un couvercle à l'extrémité de sortie du matériau et de roues pour faciliter le déplacement et le nettoyage de la balance. Les assaisonnements sont fabriqués pour éviter l'accumulation de conglomérats d'arômes et pour obtenir le meilleur résultat aromatique. Grâce au processus de rotation des chips de manière lente et homogène tout en pulvérisant l'arôme et l'assaisonnement, il peut être calibré pour contrôler le temps de passage des chips. Le cylindre d'inoculation est équipé d'un mécanisme permettant d'expulser les impuretés et les très petits copeaux indésirables pouvant résulter de la rotation.
Fabriqué en acier inoxydable 304
Capacité électrique 380/220VAC 50HZ 3,75 Kw
Longueur 300 cm
Largeur 120 cm
Hauteur 150 cm
N°008
Modèle THV-2024PV-Z
Industrie turque
Itinéraire du bus du serveur
Une ligne de convoyage à godets entièrement automatique dont la mission est de réceptionner le produit dès l'étape d'aromatisation et de le transporter et de le distribuer régulièrement vers les trois machines de conditionnement. La structure du tapis convoyeur (PVC en forme de Z) avec une cuve, un shaker, un circuit de contrôle. et des capteurs électroniques pour alimenter automatiquement la machine en produit afin d'empêcher les chips de se briser.
Fabriqué en acier inoxydable 304
Capacité électrique 380/220VAC 50HZ 5,25 Kw
Longueur 10 cm
Largeur 90 cm
Hauteur 350 cm
N°009
Modèle THV-2024PV-Z
Industrie turque
MACHINES D'EMBALLAGE GRAVIMÉTRIQUE EN CONTINU, NUMÉRO 3
IL A ÉTÉ FABRIQUÉ EN UTILISANT LES DERNIÈRES TECHNOLOGIES INTERNATIONALES POUR RÉPONDRE AUX BESOINS DES CLIENTS EN MATIÈRE DE SYSTÈMES DE COMMANDE ET DE CONTRÔLE, DE CAPTEURS ET DE CAPTEURS OPTIQUES LORS DE LA FABRICATION DE CETTE MACHINE AFIN DE FOURNIR UN FONCTIONNEMENT CONTINU ET À GRANDE VITESSE 24 HEURES SUR 24.
-MACHINE DE REMPLISSAGE ET D'EMBALLAGE POUR TOUS TYPES DE CHIPS, GRAINES ET NOIX
- L'ENSEMBLE DU SYSTÈME DE TRAVAIL DÉPEND DE SERVOMOTEURS
- CAPACITÉ DE PRODUCTION SELON LE POIDS
- UN SYSTÈME DE CONTRÔLE PLC AVANCÉ ET À RÉPONSE RAPIDE DE DELTA
- ÉCRAN TACTILE ÉLECTRONIQUE DE 10 POUCES DE DELTA
- LA MACHINE EST ÉQUIPÉE D'UN MOTEUR PAS À PAS POUR DÉPLACER AUTOMATIQUEMENT L'ÉCHELLE PORTE-ROULEAUX, CONTRÔLÉE DEPUIS L'ÉCRAN
- LA MACHINE EST ÉQUIPÉE D'UN MOTEUR PAS À PAS POUR COMPENSER LA TRACTION DU ROULEAU, EN PLUS D'ALERTER L'OPÉRATEUR LORSQUE LE ROULEAU EST TERMINÉ.
– LA MACHINE EST ÉQUIPÉE DE CAPTEURS DE SÉCURITÉ POUR LA SÉCURITÉ DE L'OPÉRATEUR.
– LA MACHINE EST ÉQUIPÉE D’UN COMPTEUR DE PRODUCTION ET DE SUIVI QUOTIDIEN ET COMPLET.
– LE TYPE DE ROULEAU UTILISÉ POUR LA MACHINE (CELLOPHANE INTÉGRÉE).
- TAPIS ROULANT POUR COLIS PRÊTS À L'EMPLOI.
-IMPRIMANTE DE DATES.
- ENSEMBLE DE POIDS INTELLIGENT.
- PLATEFORME D'INSTALLATION DU DISPOSITIF DE MUSCULATION.
FABRIQUÉ EN ACIER INOXYDABLE .304
CAPACITÉ ÉLECTRIQUE 380/220VAC 50HZ 15,25 KW
HAUTEUR 230 CM
LARGEUR 130 CM
HAUTEUR 200 CM
N°010
MODÈLE THV-2024PV-Z
INDUSTRIE TURQUE
INFORMATIONS DE BASE
Industrie turque avec une technologie allemande de plus de vingt ans
Nos industries ont des certificats de qualité internationaux
Al-Huda est l'expérience de générations dans le monde de l'industrie, la créativité de l'époque et le développement vers l'avenir
La police produit plus de 30 formes
La longueur de la ligne est de 18 mètres, mais la largeur est de 3 mètres
La ligne a besoin d'une superficie de 250 m²
En savoir plus sur la ligne et les capacités de production disponibles
Pour demander un devis et apporter toute modification, veuillez nous contacter pour vous fournir toutes les informations en détail.

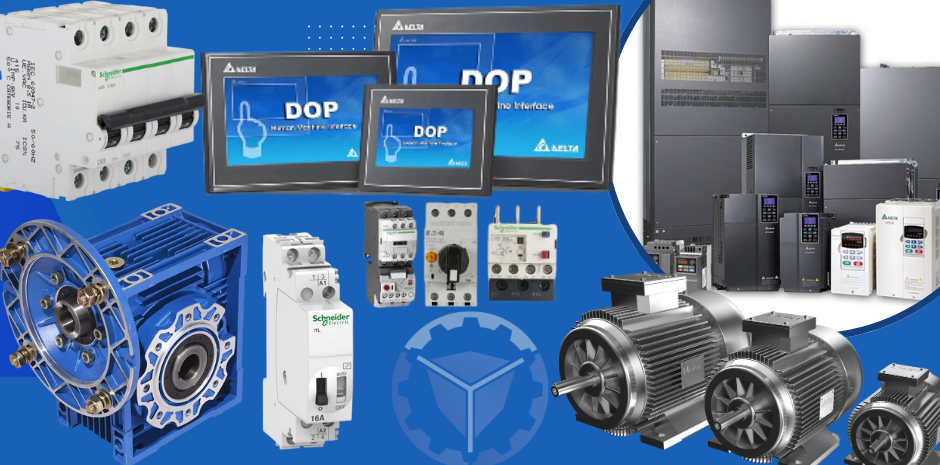

panneau de contrôle
Fraises de marque Schneider
Contacteurs de marque Schneider
écran de contrôle delta
onduleurs triangle
Entreprise de moteurs GAMAK
Boîtes de vitesses YILMAZ
Ou selon la demande du client
les parties
1_mélangeur de maïs
2_Le convoyeur à spirale
3_Extrudeuse
4_Convoyeur à bande pour le produit
5_ Four grill à air chaud
6_Cuves de mélange de saveurs
7_Pompe à saveur
8_Le cylindre d'arôme épicé
9_Une ligne qui devient serveur pour machines d'emballage
10_Machines d'emballage et d'emballage
Caractérisation de la police
Mélangeur hydratant au maïs
Capacité du mélangeur / 400 / kg
/ 304 en acier inoxydable /
Epaisseur Inox / 2 / mm
Moteur principal d'une capacité de / 5 / hp industrie turque
Équipé d'une ouverture standard pour le vidage.
Équipé d'un réservoir d'eau pour contrôler l'humidité du maïs avec un indicateur de niveau
Équipé d'une protection mécanique pour empêcher la main de l'ouvrier d'entrer dans le mélangeur (treillis métallique).
Équipé d'un trou pour le nettoyage et la surveillance et pour indiquer le niveau de matériaux à l'intérieur
Le bassin du mélangeur est équipé d'un aimant pour éliminer les impuretés métalliques du maïs, le cas échéant
chargeur en spirale
Composé d'un réservoir contenance / 75 kg/
Fabriqué en acier inoxydable / 304 /
Épaisseur / mm 2 / Fourni avec un trou inférieur pour le nettoyage Fonctionne pour alimenter automatiquement l'extrudeuse en matériaux Équipé d'une protection mécanique pour empêcher la main de l'ouvrier d'entrer dans le mélangeur (treillis métallique)
Équipé d'un mécanisme magnétique pour extraire les impuretés métalliques, le cas échéant, à l'intérieur du maïs
Extrudeuse
La capacité de production est de / 200-175 / kg / h, selon la forme du grain requis.
Le stand principal est en acier thermolaqué avec les derniers fours et est équipé de pieds en acier standard.
Poids approximatif de l'extrudeuse/1300/kg
Entièrement isolé avec une couche extérieure en acier inoxydable de qualité alimentaire /304/ pour un nettoyage facile
La boîte de vitesses est faite des meilleurs types de métal qui peuvent résister à la pression de longues heures de travail, modèle American Extrusion
La boîte de vitesses principale est conçue pour fonctionner en continu 24 heures
Roulements et roulements fabriqués en Suède et au Japon, marque SKF
Les escargots sont fabriqués à partir des meilleurs métaux et traités par les derniers fours thermiques (technologie des fours à vide)
Équipé d'une vis principale pour alimenter la vis du compresseur avec des matériaux, et il est contrôlé par un onduleur de marque LS
L'escargot d'alimentation du produit est équipé d'une boîte de vitesses italienne VARVEL et d'un moteur italien
Moteur de compresseur Snail, capacité / 50 ch / 35 / kilowatt, industrie italienne, bobines de cuivre
Le corps du moteur principal est composé de polices
La vitesse de tous les moteurs d'extrudeuse est contrôlée électroniquement par des onduleurs de marque / 3 / LS
La longueur du grain est contrôlée par un couteau à vitesse variable électroniquement (inverseur) de marque LS.
Équipée d'un dispositif de chauffage de démarrage à commande électronique, une montre de marque coréenne AUTONICS
L'extrudeuse est équipée d'un mécanisme refroidi à l'eau (circuit fermé) American Extrusion
L'extrudeuse est équipée d'un mécanisme de refroidissement par air comprimé, un modèle italien
Toutes les opérations de l'extrudeuse sont contrôlées par un panneau de commande principal avec un système de ventilation spécial pour les endroits chauds en acier inoxydable 304 de qualité alimentaire avec des roues pour un déplacement facile. Le panneau de commande est étroitement isolé pour éviter de manquer de poussière. Le panneau de commande externe est indépendant. de la structure de l'extrudeuse Elle est équipée de 3 filtres de ventilation et d'un ventilateur Refroidissement / 3. /
Le panneau de commande est équipé d'un écran tactile couleur de 12 pouces de la marque LS qui contient trois langues à la demande, pour contrôler entièrement le mécanisme de travail de la ligne. La ligne a été programmée pour lire automatiquement les défauts, le cas échéant, par le biais de messages texte. affichée sur l'écran tactile.
L'écran de contrôle tactile contient / 99 / programmes qui peuvent être stockés automatiquement. Attaché au panneau de commande est un schéma électrique détaillé.
bande transporteuse pour four
Bande transporteuse en acier inoxydable de qualité alimentaire /304/
Équipé de roues pour un déplacement et un nettoyage faciles
La bande transporteuse est en PVC ou en plastique de qualité alimentaire pour transporter les matériaux de l'extrudeuse au four
Équipé de trous de nettoyage
Équipé de brosses de nettoyage automatique
Four de séchage à air chaud
La ligne est équipée d'un four de séchage et de torréfaction, d'un système à air chaud, d'un modèle américain, d'une American Extrusion, d'une capacité de production de 400 kg par heure, avec une température de torréfaction allant jusqu'à 250°, et l'humidité des copeaux sur la demande varie de 0 à 5%. Il fonctionne au diesel ou au gaz naturel.GPL sur demande, l'enveloppe extérieure du four est en acier inoxydable de qualité alimentaire / 304 /
Longueur du four / 5 / m
Largeur du four/ 1,5 m
La largeur de la ligne du chemin Le filet portant les copeaux / 1 mètre / Le filet est en inox alimentaire / 304 / Le four est équipé d'un mécanisme de nettoyage automatique de la grille portant les copeaux.
Le four est équipé d'un dispositif inverseur marque : LS /
Pour contrôler la vitesse de la grille transportant les copeaux, le four est équipé de /2/ horloges de température précises programmables automatiques.
Le four est équipé d'une chambre de chauffe intégrée qui peut être retirée et installée, pour les travaux d'entretien. Il est fabriqué en acier inoxydable chromé / 304 préparé pour résister à des températures allant jusqu'à / 800 °
La chambre de chauffe est fournie avec un brûleur italien
Marque Baltur ou Riello Modèle 2019. Toutes les pièces électriques sont de marque française SCHNEIDER et coréenne LS. La boîte de vitesses principale est italienne et le moteur est de fabrication italienne ou turque. Excellente qualité. Mécanisme de recyclage par les côtés Équipé d'un ventilateur de pompage d'air chaud avec un moteur d'une capacité de 3/heure Excellente industrie italienne ou turque Équipé d'un ventilateur d'aspiration et de circulation d'air avec un moteur d'une capacité de 3/3/hp Excellente industrie italienne ou turque Équipé d'un panneau de commande spécial pour une structure indépendante qui peut être démontée et installée pour faciliter le transport et les travaux de nettoyage.
Equipé d'une commande par écran tactile avec un système de lecture automatique des défauts par SMS, la rotation et la circulation des ventilateurs de pompage d'air chaud est contrôlée par des onduleurs.
(2PCS) Mélangeurs de saveurs
Fabriqué en / acier inoxydable 304 / capacité du mélangeur / 200 / litre environ Fabriqué en double enveloppe pour le chauffage indirect Les mélangeurs de saveurs sont reliés à la pompe sur un châssis en fer thermolaqué et recouvert d'acier inoxydable Équipé de roues pour un déplacement et un nettoyage faciles
Équipé d'un thermomètre pour surveiller la température de l'eau chaude dans les mitigeurs Équipé d'un indicateur pour indiquer le niveau d'eau chaude à l'intérieur
épices
C'est un cylindre
La vitesse de l'assaisonnement est contrôlée électroniquement via un onduleur équipé d'un atomiseur de saveur avancé et réglable.
Roues pour une agitation et un nettoyage faciles
L'assaisonnement peut être calibré pour contrôler le temps de passage des copeaux à l'intérieur, et le cylindre de greffage est équipé d'un mécanisme pour expulser les impuretés et les très petits copeaux indésirables qui peuvent avoir été causés par la rotation
Fabriqué en acier inoxydable 304 de qualité alimentaire
Longueur 3 M
Hauteur 150 CM
Largeur 130 CM
pompe à saveur
Extrusion américaine
Le corps de la pompe est en aluminium européen massif.La pompe est installée sur une plate-forme porteuse en inox alimentaire/304/équipée de roues.Le système de travail alterné aspiration et pompage (technologie américaine pour économiser la consommation de goût) est un moteur d'enceinte.
Connecté à une solide pompe européenne en aluminium
Le processus de connexion se fait par un élastique pour un entretien et un nettoyage faciles
Équipé d'un tuyau en silicone de qualité alimentaire fabriqué en Espagne
La quantité de saveur ou de goût est contrôlée électroniquement avec précision par un onduleur
Pompe à saveur
Le corps de la pompe est en aluminium massif européen. La pompe est installée sur une plate-forme porteuse en acier inoxydable de qualité alimentaire / 304 / équipée de roues. Le système de travail alterné d'aspiration et de pompage (une technologie américaine pour économiser la consommation d'appât) est une manivelle. moteur relié à une pompe en aluminium massif.
Facile à entretenir et à nettoyer, équipé d'un tuyau en silicone de qualité alimentaire.
La quantité d'arôme ou de goût est contrôlée avec précision électroniquement via un dispositif inverseur.
Fabriqué en acier inoxydable 304
Capacité électrique 380/220VAC 50HZ 1,125 Kw
Hauteur 180 cm
Largeur 120 cm
Hauteur 170 cm
N°007
Modèle THV-2024PV-Z
Industrie turque
Types de chips
