Cheetos cipsi üretim hattı, üretim kapasitesi 200 kg, fırın ve kızartma sistemi, paketleme ve paketleme makineleri ile donatılmıştır

Hat aşağıdaki parçalardan oluşur

1_mısır karıştırıcı
2_Spiral konveyör
3_Ekstrüder
4_Ürün için taşıma bandı
5_Elek
6_ Fırını sıcak havada ızgara yapın
7_Konveyör güzergahı
8_Kızartma tavası sunucusu
9_Fritözler
10_2 numaralı yağ tankları
11_Yağ tipi şişe
12_Soğutma rotası
13_Çeşni tatlandırıcı cihazı
14_ Aroma sosu silindiri
15_ Paketleme makineleri sunucu rotası
16_Paketleme ve sarma makineleri

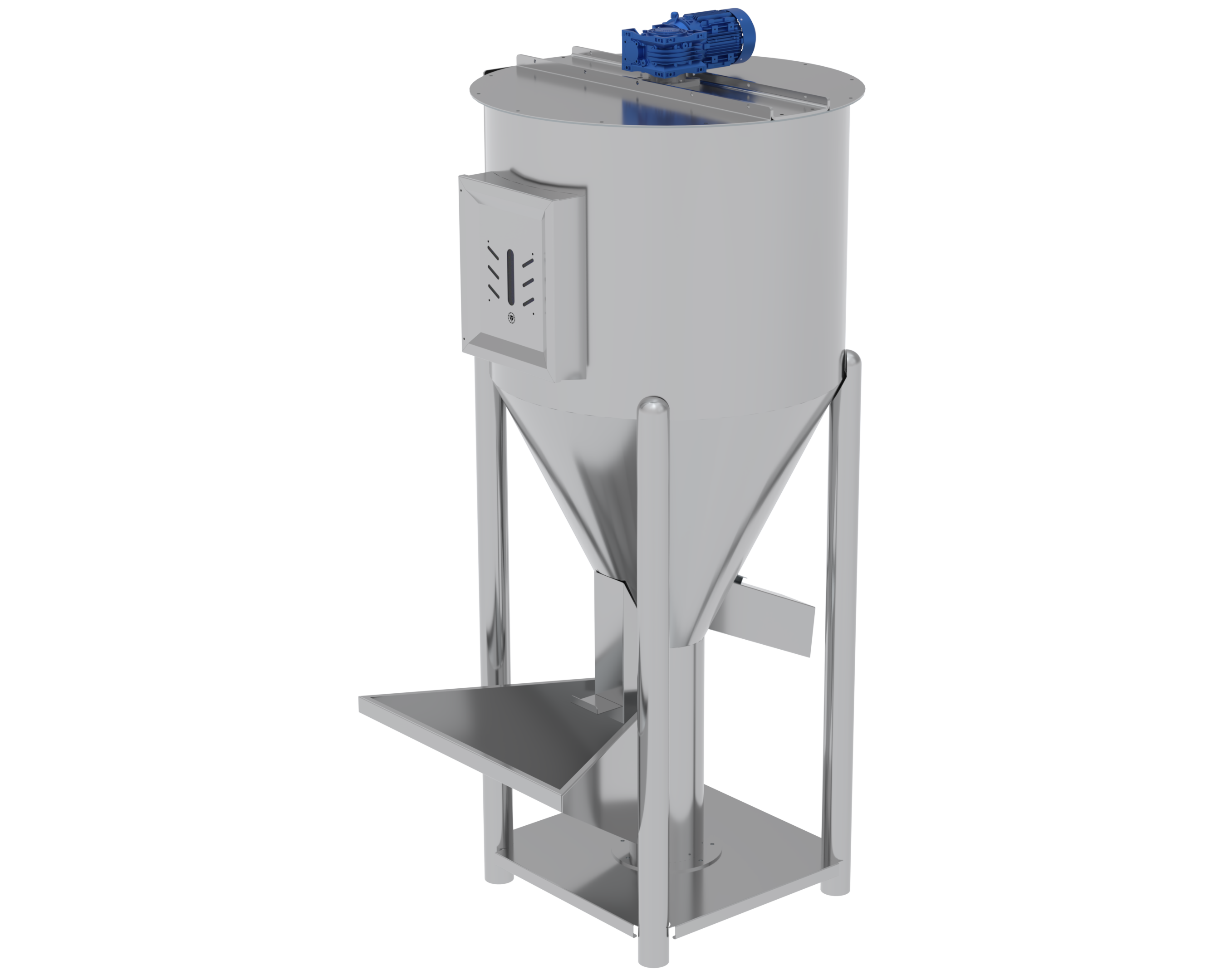

Mısır karıştırıcı

Misyonu mısır ve yağ, su gibi ek malzemeleri karıştırmaktır. Mikser kapasitesi: 400 kg.
Boşaltma için standart bir açıklıkla donatılmıştır.
Mısırın nemini sıvı seviye göstergesi ile kontrol etmek için bir su deposu ile donatılmıştır.
İşçinin elinin miksere girmesini önlemek için mekanik korumayla donatılmıştır (metal ağ).
İçerideki malzemelerin seviyesini temizlemek, izlemek ve göstermek için bir açıklık ile donatılmıştır
Mikser teknesi, varsa mısırdaki mineral yabancı maddeleri çıkarmak için bir mıknatısla donatılmıştır.
304 paslanmaz çelikten yapılmıştır
Elektrik kapasitesi 380/220VAC 50HZ 3,75 Kw
Yükseklik 180 cm
Genişlik 120 cm
Yükseklik 230 cm
No.001
Model THV-2024 SH-Z
Türk endüstrisi

Vidalı konveyör

75 kg kapasiteli bir tanktan oluşmaktadır. Görevi, un karışımını mikserden alıp otomatik olarak ekstrudere yükseltmektir. İşçinin elinin salyangozun içine girmesini önleyecek metal kaplı korumayla donatılmıştır. ağ. Spiral konveyör, temizlik için bir alt delikle donatılmıştır. Unun içindeki mineral yabancı maddeleri (varsa) çıkarmak için manyetik bir mekanizma ile donatılmıştır.
304 paslanmaz çelikten yapılmıştır
Elektrik kapasitesi: 380/220VAC 50HZ 1,25 Kw
Uzunluk 300 cm
Genişlik 90 cm
Yükseklik 240 cm
No.002
Model THV-2024 SH-Z
Türkiye'de üretildi

Ekstruder

Saatte 200 kg üretim kapasitesi
Ana stand, en son fırınlar kullanılarak ısıyla kaplanmış çelikten yapılmıştır ve standart çelik ayaklarla donatılmıştır. Ekstruderin yaklaşık ağırlığı 1300 kg'dır.
Kolay temizlik için 304 gıda sınıfı paslanmaz çelikten yapılmış bir dış katmanla tamamen yalıtılmıştır.
Şanzıman, uzun çalışma saatlerinin baskısına dayanabilecek en iyi metallerden yapılmıştır. Ana şanzıman, günün 24 saati sürekli çalışacak şekilde tasarlanmıştır.
Spiraller en iyi metallerden yapılmış ve en yeni termal fırınlarda işlenmiştir.
Kompresör vidasını bir invertör tarafından kontrol edilen malzemelerle beslemek için bir ana vida ile donatılmıştır
Tüm ekstruder motorlarının hızı elektronik olarak üç invertör tarafından kontrol edilir.
Tahılın uzunluğu elektronik olarak değişken hızlı bir bıçak (invertör) tarafından kontrol edilir.
Çalışmaya başlamak için elektronik olarak bir sıcaklık saati tarafından kontrol edilen bir ısıtma cihazı ile donatılmıştır.
Ekstruder bir hava soğutma mekanizmasıyla donatılmıştır
Tüm ekstruder işlemleri, sıcak yerler için özel havalandırma sistemli ve kolay hareket ettirilebilen tekerleklere sahip bir ana kontrol paneli ile kontrol edilir.
Kontrol paneli tozun girmesini önlemek için sıkı bir şekilde yalıtılmıştır.
Kontrol paneli, ekstruder gövdesinden bağımsız olarak haricidir ve üç havalandırma filtresi ve üç soğutma fanı ile donatılmıştır.
Kontrol paneli, hattın çalışma mekanizması üzerinde tam kontrol sağlayan klasik bir panel ile donatılmıştır. Hat, varsa arızaları otomatik olarak okuyacak şekilde programlanmıştır.
Kontrol paneline eklenen otomatik saklanabilir program ve ayrıntılı bir elektrik şeması.
304 paslanmaz çelikten yapılmıştır
Elektrik kapasitesi: 380/220VAC 50HZ 22,5 Kw
Yükseklik 230 cm
Genişlik 100 cm
Yükseklik 220 cm
No.-003
Model THV-2024 SH-Z
Türkiye'de üretildi

Ürün için taşıma bandı

Görevi dilimleyiciden talaşları alıp fritöze beslemek olan gıda sınıfı PVC plastik konveyör hattı.
Kolay taşıma ve temizleme için tekerleklerle donatılmıştır.
304 paslanmaz çelikten yapılmıştır
Elektrik kapasitesi: 380/220VAC 50HZ 1,25 Kw
Uzunluk 200 cm
Genişlik 80 cm
Yükseklik 170 cm
No.004
Model THV-2024 SH-Z
Türkiye'de üretildi

Elek

Küçük talaşların silindirik eleğin deliklerinden geçmesini sağlayan delikli bir silindirdir. Görevi aynı zamanda ürünün fritöze girmeden önce zarar görmüş tanelerden arındırılmasını sağlamaktır. Fritözün besleme sallama kafası ile orantılı bir hızda dönen elek yapısı, hızı da otomatik olarak kontrol edilmektedir.
304 paslanmaz çelikten yapılmıştır
Elektrik kapasitesi 380/220VAC 50HZ 3,75 Kw
Yükseklik 170 cm
Genişlik 130 cm
Yükseklik 220 cm
No.005
Model THV-2024 SH-Z
Türkiye'de üretildi

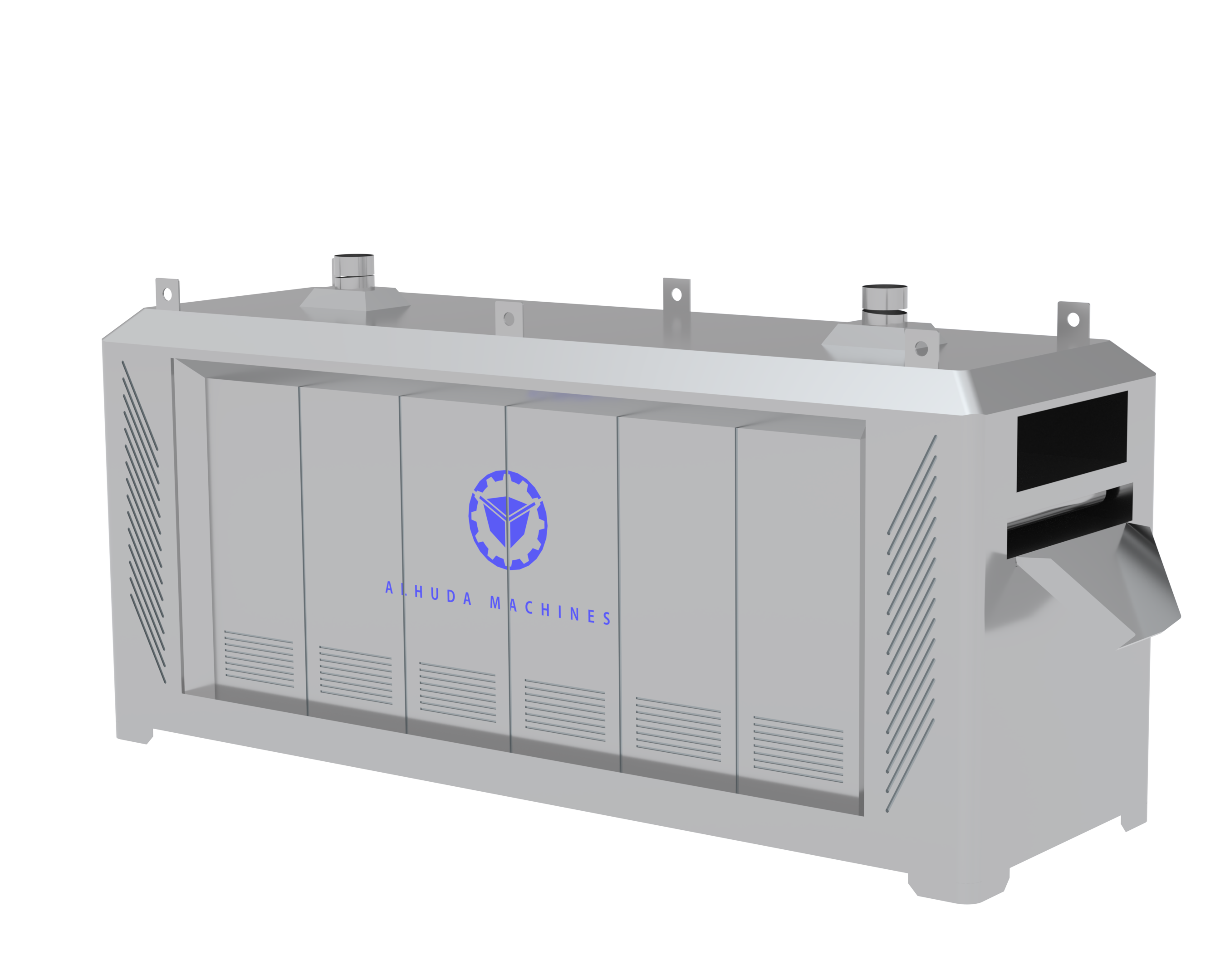

Sıcak hava ızgaralı fırın

Hat, Amerikan model sıcak hava sistemli kurutma ve kavurma fırını ile donatılmıştır.
Üretim kapasitesi: 500 kg/saat, 300°'ye kadar kavurma sıcaklığı.
İsteğe göre dizel veya LPG doğalgazla çalışır.
Fırın, talaşları taşıyan ızgara için otomatik temizleme mekanizması ile donatılmıştır. Fırın, hızı kontrol etmek için her kat için bir invertör ve ızgara hızını kontrol etmek için her kat için bir motor ile donatılmıştır.
Fırın iki adet doğru ve otomatik olarak programlanabilen sıcaklık saati ile donatılmıştır.
Fırın, bakım amacıyla çıkarılıp takılabilen iki ısıtma bölmesiyle donatılmıştır.
Fırın, her tarafı 12 cm kalınlığında izolasyonlu cam elyaf tabakası ile tamamen yalıtılmış olup, yanlardan geri dönüşüm mekanizması ile üstten ve alttan hava dağıtım mekanizması ile donatılmıştır. Hava girişi ve sirkülasyon fanı ile donatılmıştır. Kolay şarj ve temizlik için sökülüp takılabilen bağımsız yapıya sahip özel kontrol paneli ile donatılmıştır.
Metin mesajları yoluyla otomatik arıza okuma sistemine sahip dokunmatik ekran kontrolü ile donatılmıştır. Sıcak hava pompalayan fanların dönüşü invertör cihazlarla kontrol edilir.
304 paslanmaz çelikten yapılmıştır
Elektrik kapasitesi: 380/220VAC 50HZ 10,5 Kw
Uzunluk 700 cm
Genişlik 150 cm
Yükseklik 220 cm
No. 006
Model THV-2024 SH-Z
Türkiye'de üretildi

Cips taşıma bandı

Görevi, talaşları fırından alıp mutabal'a yükseltmek olan, kolay hareket ettirilmesi ve temizlenmesi için tekerleklerle donatılmış bir taşıma bandı.
Konveyör bandı PVC veya gıda sınıfı plastikten yapılmıştır
304 paslanmaz çelikten yapılmıştır
Elektrik kapasitesi: 380/220VAC 50HZ 1,25 Kw
Uzunluk 200 cm
Genişlik 70 cm
Yükseklik 110 cm
007 numara
Model THV-2024 SH-Z
Türkiye'de üretildi

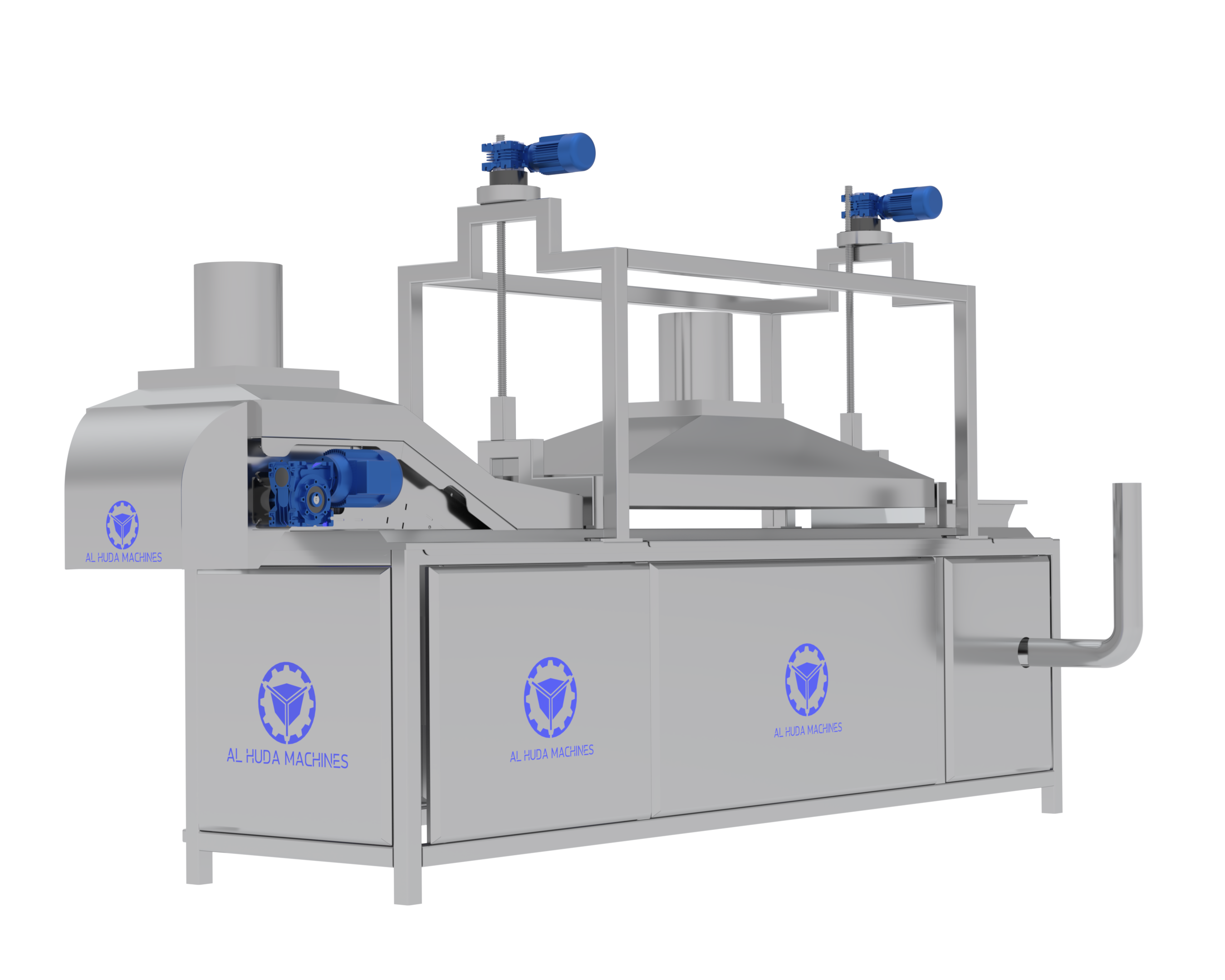

Kızartma makinesi

Fritöz, cipslerin fritöze geçişini kolaylaştırmak için iyi çalışılmış bir mühendislik yöntemiyle günde 24 saat çalışacak şekilde tasarlanmıştır.
Fritöz, içinde yağ bulunan bir kızartma tavasıdır. Cipsler yağa batırılır, karıştırılır ve cipsler pişene kadar 15 saniyeyi geçmeyecek bir süre boyunca fritözün ucuna aktarılır. İlk aşamada yağı çıkarmak için çalkalayıcılı entegre bir ızgaranın konveyör bandına kademeli olarak kaldırılır. Fritözün içindeki ateşin temizlenmesi kolaydır. Yangın odası, çalışan kişilerin güvenliğini sağlamak ve yağ sıcaklığının stabilitesini istenilen derecede tutmak ve Dizel sağlamak için her yönden ve dış gövdeden 10 cm kalınlığında fiberglas tabaka ile tamamen yalıtılmıştır.
304 paslanmaz çelikten yapılmıştır
Elektrik kapasitesi: 380/220VAC 50HZ 10,5 Kw
Uzunluk 450 cm
Genişlik 130 cm
Yükseklik 200 cm
008 numara
Model THV-2024 SH-Z
Türkiye'de üretildi

İki yağ tankı

Görevleri gerektiğinde fritözü yağla değiştirmektir. Her tankın kapasitesi 320 litredir.
Özellikle kışın ısıyı korumak ve yağın donmasını önlemek için su ile doldurulacak çift cidarlı olarak tasarlanmıştır. Her tankta iki ısıtıcı bulunur.
Tankın kalınlığı 3 mm, tabanları 3 inç, 3 mm kalınlığındadır.
Tankta biri yağı değiştirmek için, diğeri filtreye olmak üzere iki pompa bulunur.
İlk tankın işlevi gerektiğinde fritözü otomatik olarak yeni yağla beslemektir. İkinci tankın işlevi eski kızartılmış yağı depolamaktır.
304 paslanmaz çelikten yapılmıştır
Elektrik kapasitesi 380/220VAC 50HZ 3,75 Kw
Uzunluk 100 cm
Genişlik 90 cm
Yükseklik 140 cm
No.009
Model THV-2024 SH-Z
Türkiye'de üretildi

Yağ kurutma çalkalayıcı

Görevi talaşlardaki yağı kurutmaktır. Talaşlardaki yağı filtrelemek için dört kademede kademeli olarak çalışan titreşimli motor iletim hattıdır.
304 paslanmaz çelikten yapılmıştır
Elektrik kapasitesi: 380/220VAC 50Hz 3,75 Kw
Yükseklik 270 cm
Genişlik 100 cm
Yükseklik 110 cm
010 numara
Model THV-2024 SH-Z
Türkiye'de üretildi

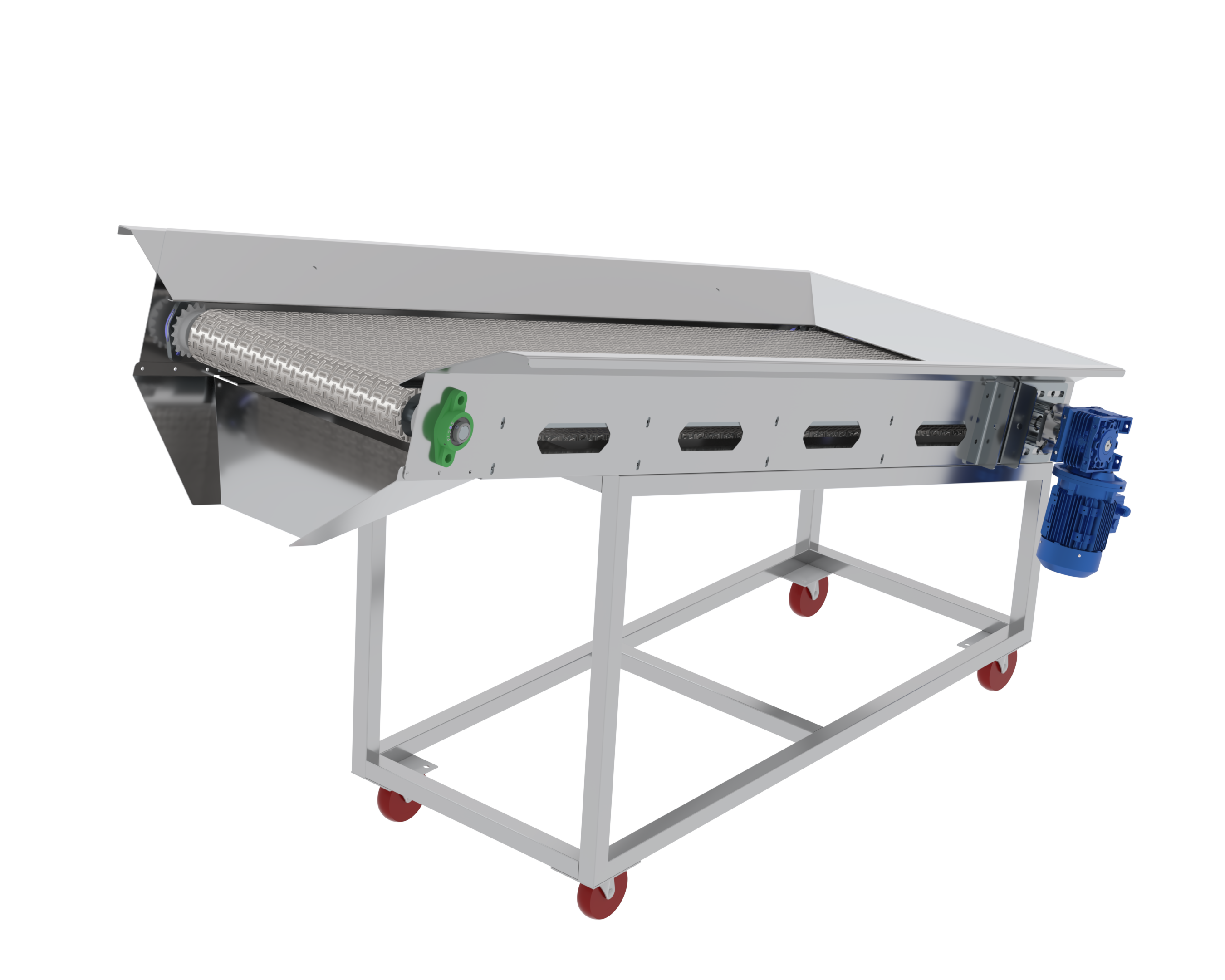

Soğutma rotası

Görevi, talaşları tatlandırma aşamasına girmeden önce soğutmak ve dinlendirmek ve bunları marinat içine taşımak olan bir örgü konveyör hattıdır.
304 paslanmaz çelikten yapılmıştır
Elektrik kapasitesi: 380/220VAC 50HZ 1,25 Kw
Uzunluk 300 cm
Genişlik 70 cm
Yükseklik 100 cm
011 numara
Model THV-2024 SH-Z
Türkiye'de üretildi

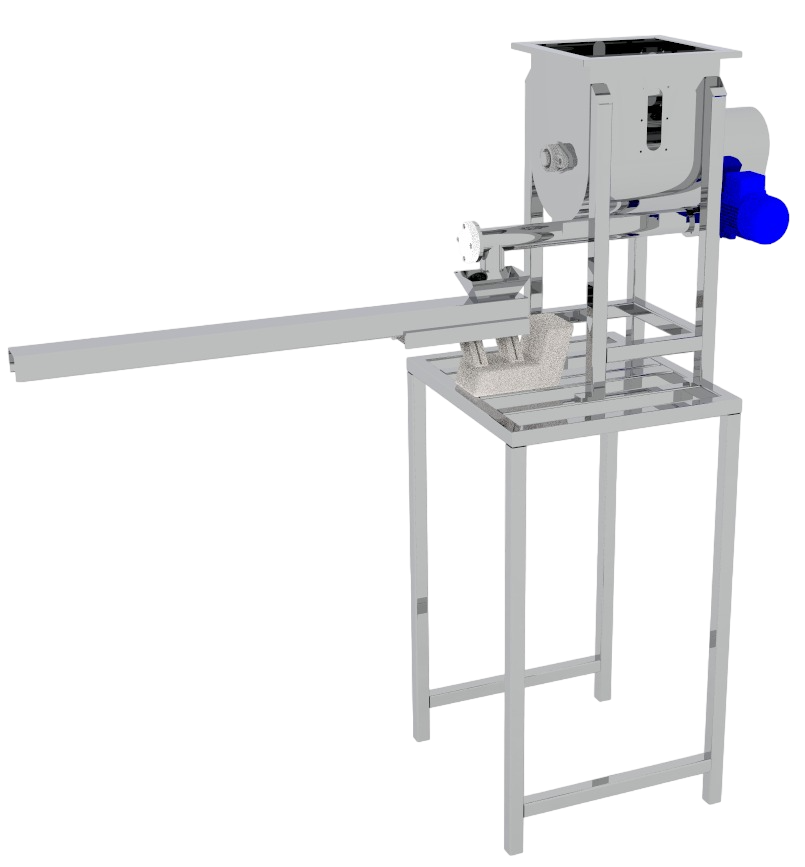

Tatlandırıcı cihaz - baharat

Aroma tozunu karıştırmak ve karıştırmak için bir cihazla donatılmış bir tanktır. Besleme için yatay spiral ile donatılmıştır. Ayarlama ve kalibrasyon için sprey vibratörüne akan aroma miktarını doğru bir şekilde kontrol etmek için invertör cihazı ile donatılmıştır. cipsleri kaplayın.
304 paslanmaz çelikten yapılmıştır
Elektrik kapasitesi: 380/220VAC 50Hz 3,75 Kw
Uzunluk 300 cm
Genişlik 70 cm
Yükseklik 100 cm
012 numara
Model THV-2024 SH-Z
Türkiye'de üretildi

م

Hızı invertör ile elektronik olarak kontrol edilen bir silindirdir. Baharattaki pulcuklar aromanın toplanmasını ve topaklanmasını önleyecek şekilde üretilmiştir. En iyi aroma sonucunu elde etmek için püskürtme sırasında cipslerin yavaş ve homojen bir şekilde döndürülmesi işlemidir. Baharat, talaşların içinden geçtiği süreyi kontrol edecek şekilde kalibre edilmiştir ve dönmeden kaynaklanabilecek yabancı maddeleri ve çok küçük istenmeyen talaşları dışarı atacak bir mekanizmaya sahip bir aşı silindiri sağlanmıştır.
304 paslanmaz çelikten yapılmıştır
Elektrik kapasitesi: 380/220VAC 50Hz 3,75 Kw
Uzunluk 300 cm
Genişlik 120 cm
Yükseklik 150 cm
013 numara
Model THV-2024 SH-Z
Türkiye'de üretildi

Paketleme makinesi konveyör hattı

Görevi, ürünü tatlandırma aşamasından alıp taşımak ve düzenli olarak 5 adet dolum ve paketleme makinesine dağıtmak olan tam otomatik kovalı konveyör hattıdır.
Konveyör yapısı+ (PASLANMAZ ÇELİK 304)
(PVC Z harfi) patates cipslerinin kırılmasını önlemek için makineye ürünü otomatik olarak besleyen tank, çalkalayıcı, kontrol devresi ve elektronik sensörlere sahiptir.
304 paslanmaz çelikten yapılmıştır
Elektrik kapasitesi 380/220VAC 50HZ 3,75 Kw
Uzunluk 10 cm
Genişlik 100 cm
Yükseklik 420 cm
014 numara
Model THV-2024 SH-Z
Türkiye'de üretildi

Sürekli gravimetrik paketleme makineleri, 3 numara

Bu makinenin imalatında müşterilerin komuta kontrol sistemleri ve sensör ve optik sensör ihtiyaçlarını karşılamak amacıyla yüksek hız ve 24 saat çalışma sürekliliği sağlamak amacıyla en son uluslararası teknolojiler kullanılarak üretilmiştir.
- Her türlü cips, tohum ve kuruyemiş için dolum ve sarma makinesi
- Tüm çalışma sistemi servo motorlara bağlıdır
- Ağırlığa göre üretim kapasitesi
- DELTA'dan gelişmiş, hızlı yanıt veren bir PLC kontrol sistemi
- DELTA'dan 10 inçlik elektronik dokunmatik ekran
- Makine, ekrandan kontrol edilen makaralı taşıyıcı merdiveni otomatik olarak hareket ettiren bir step motorla donatılmıştır.
- Makine, rulo bittiğinde operatörü uyarmanın yanı sıra, rulonun çekilmesini telafi etmek için bir step motorla donatılmıştır.
– Makine, operatörün güvenliği için güvenlik sensörleri ile donatılmıştır.
– Makine günlük ve kapsamlı bir üretim ve izleme sayacı ile donatılmıştır.
– Makine için kullanılan silindirin türü (dahili selofan).
- Hazır paketler için konveyör bandı.
- Tarih yazıcısı.
- Akıllı ağırlık seti.
- Ağırlık cihazını kurmak için platform.
.304 paslanmaz çelikten yapılmıştır
Elektrik kapasitesi 380/220VAC 50HZ 15,25 Kw
Yükseklik 230 cm
Genişlik 130 cm
Yükseklik 200 cm
015 numara
Model THV-2024 SH-Z
Türkiye'de üretildi

Elektrikli parçalar ve kontrol panelleri

Schneider marka kesiciler

Schneider marka kontaktörler

delta kontrol ekranı

delta invertörler

Motor şirketi GAMAK

YILMAZ redüktörler

Veya müşterinin isteğine göre

Temel bilgiler

Hattın Al-Huda Şirketi arazisinde test edilmesi nedeniyle, teknik özelliklerde ve koşullardaki her türlü kusurun sorumluluğu Al-Huda Şirketi olarak tarafımıza ait olup, müşteriye uygun olmaması durumunda müşterinin ödediği tutarı geri alma hakkı bulunmaktadır. .
Yirmi yılı aşkın bir süredir Alman teknolojisine sahip Türk sanayisi
Sektörlerimiz uluslararası kalite belgelerine sahiptir
Al-Huda, endüstri dünyasında nesillerin deneyimine, çağdaş yaratıcılığa ve geleceğe yönelik gelişime sahiptir.
Hat 30'dan fazla şekil üretiyor
Hattın tamamı 42 metre uzunluğunda - 3 metre genişliğindedir
Hat 400 metrekarelik alana ihtiyaç duyuyor
Herhangi bir soru sormaya çekinmeyin
Al-Huda mükemmel seçiminiz
Herhangi bir değişiklik eklemek için lütfen bize yazarak size ayrıntılı ve eksiksiz bilgi sağlayın.
